Toiture en bois d'un centre commercial de la ville de Via Noalese, Italie

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

En 2018, la chaîne de supermarchés italiens Alì Supermercati a décidé d'étendre son réseau commercial déjà bien implanté dans la région de la Vénétie avec un nouveau centre commercial à Via Noalese, dans la province de Trévise. Ce projet conçu par le Studio Signorotto Architettura, basé dans la ville de Trévise, est composé de panneaux en bois de sapin laminé pour préserver une continuité architecturale avec les bâtiments existants. Il se distingue par son aspect remarquable et la qualité de ses matériaux de construction.

Client Ali SpA
Via Holland 2 - 35127 Padoue, Italie
www.alisupermercati.it
Architecture Signorotto Architects
Via Riccati 7 - 31100 Trévise, Italie
www.eastsuperdos.com
Calcul de structure et construction bois Holz Albertani SpA
Loc. Forno Allione - 25040 Berzo Demo, Italie
www.holzalbertani.it

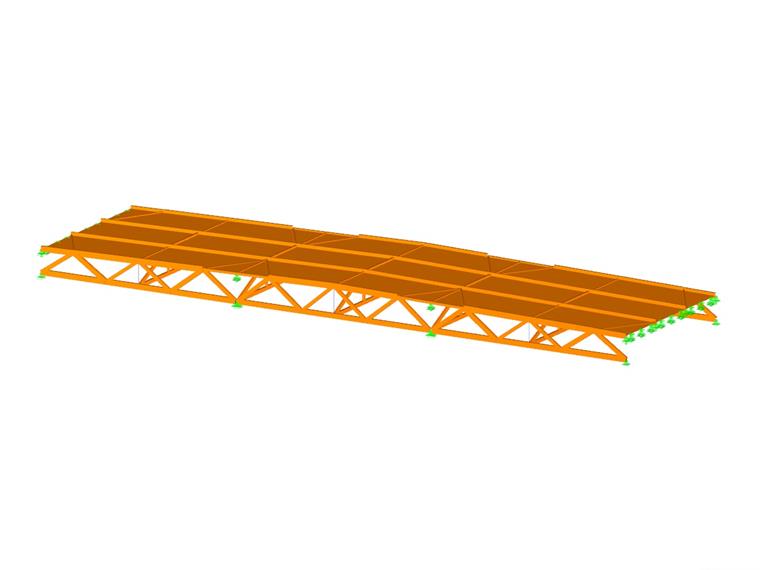

Modèle

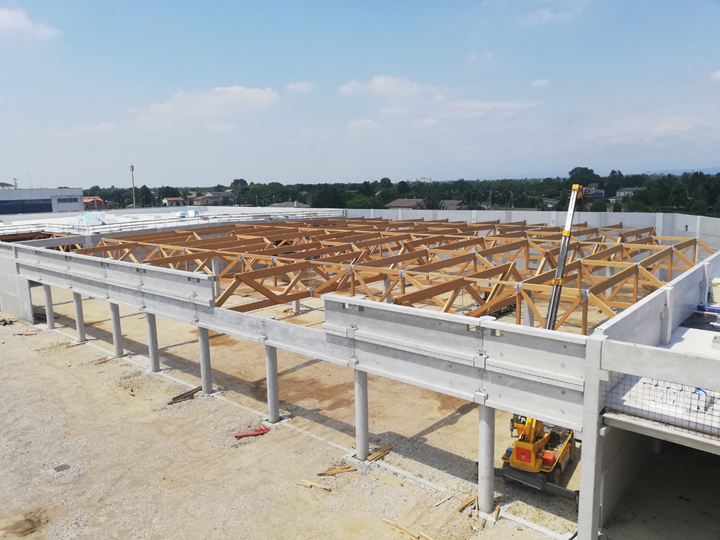

La société Holz Albertani SpA, leader dans le secteur de la construction bois, a obtenu le contrat pour la construction et le calcul de la toiture bois supportée par des piliers en béton armé. Elle couvre une superficie de 6 700 m² et se compose de poutres-treillis reliées transversalement par des éléments stabilisateurs dans deux directions principales. La structure est complétée par un plafond en bois lamellé-collé.

Conception

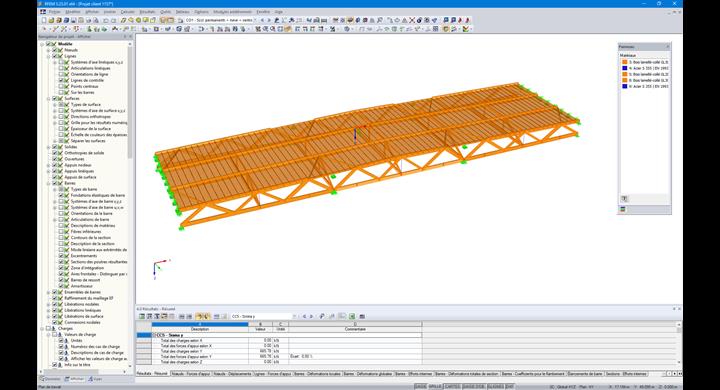

Le bureau d'études Holz Albertani SpA a calculé la structure selon les géométries et la conception architecturale fournies par Signorotto Architects. Giorgio Signorotto a utilisé le logiciel de calcul de structure RFEM avec les modules additionnels RF-LAMINATE et RF-DYNAM Pro, qui ont permis de calculer une dalle de toiture orthotrope afin d'évaluer son comportement sous l'effet d'une charge dynamique. Grâce au calcul de structure détaillé qui répondait parfaitement aux exigences architecturales et techniques qu'impliquaient une structure aussi vaste, la toiture a pu être montée rapidement, tout en limitant autant que possible les problèmes de construction.

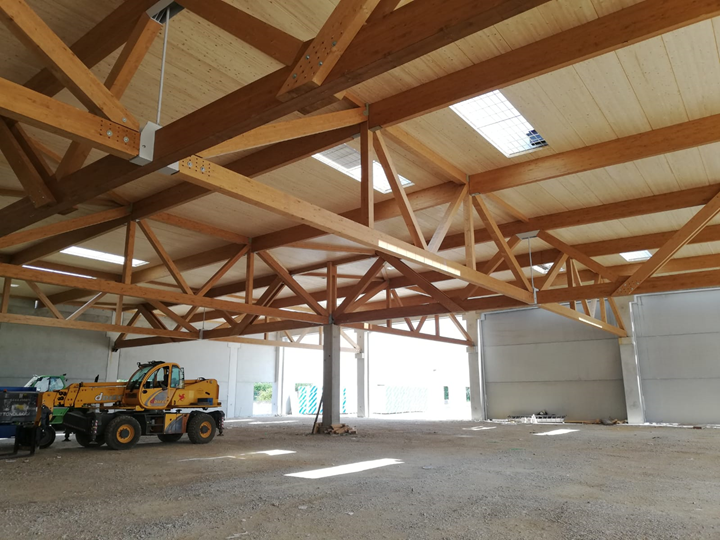

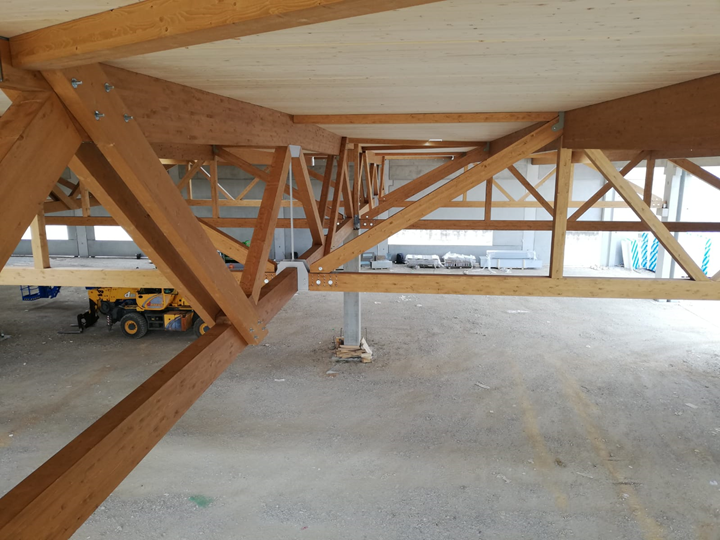

La structure principale est composée de treillis d'une portée maximale d'environ 20 m entre les poteaux. Les treillis principaux sont couverts d'une plaque de bois lamellé-collé de 80 mm d'épaisseur. Des connexions avec des rigidités variables sont utilisées pour les différents éléments en bois et les structures externes en béton armé.

La structure finale se caractérise ainsi par ses grandes qualités esthétiques comme fonctionnelles et répond aux exigences actuelles en matière d'analyses sismiques.

Adresse du projet

Via Noalese, 110
31100 Téléviseur Treveso
Italien
