Drewniane zadaszenie centrum handlowego, Włochy

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

W 2018 roku Alì Supermercati postanowiło rozszerzyć swoją i tak już szeroką sieć handlową w regionie o nowe centrum handlowe przy Via Noalese w Treviso we Włoszech. Projekt Studio Signorotto Architettura z Treviso obejmuje zadaszenie wykonane z drewna klejonego warstwowo, pasujące do budynków, które powstały wcześniej i które charakteryzują się doskonałą estetyką oraz jakością materiału budowlanego.

Klient Alì SpA
Via Olanda 2 - 35127 Padwa, Włochy
www.alisupermercati.it
Projekt architektoniczny Signorotto Architekci
Via Riccati 7 - 31100 Treviso, Włochy
www.eastsuperdos.com
Projektowanie konstrukcyjne i konstrukcja drewniana Holz Albertani SpA
Loc. Forno Allione - 25040 Berzo Demo, Włochy
www.holzalbertani.it

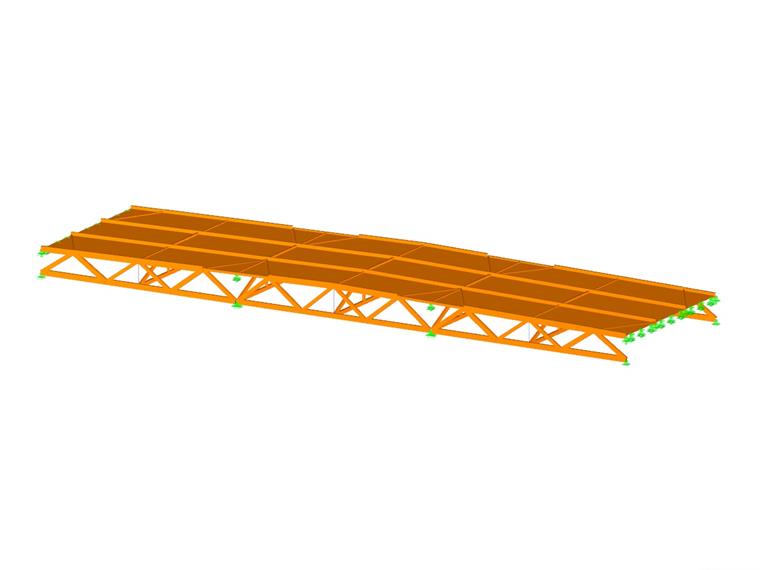

Model

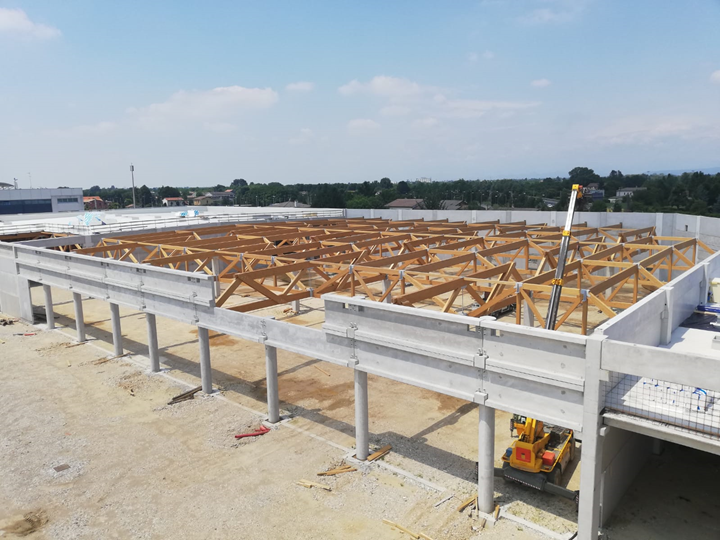

Holz Albertani SpA, włoski lider w dziedzinie konstrukcji drewnianych, otrzymał kontrakt na sporządzenie projektu i budowę dachu drewnianego, opartego na słupach żelbetowych. Dach o powierzchni około 6,700 m² składa się z kratownic połączonych poprzecznie za pomocą elementów stabilizujących w dwóch głównych kierunkach i drewnianej płyty klejonej na górnej powierzchni.

Obliczenia konstrukcyjne

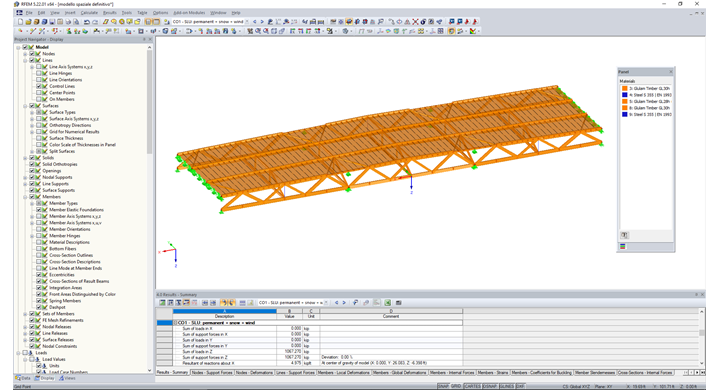

Projekt konstrukcyjny został wykonany przez biuro inżynierskie Holz Albertani SpA, zgodnie z geometrią i projektem architektonicznym Signorotto Architekci. Do analizy konstrukcji zastosowano oprogramowanie RFEM wraz z modułami dodatkowymi RF-LAMINATE i RF-DYNAM Pro, które pozwoliły na wykonanie obliczeń statycznych i dynamicznych ortotropowej płyty poszycia dachu. Dzięki szczegółowemu projektowi konstrukcyjnemu, doskonale zharmonizowanemu z wymaganiami architektonicznymi, możliwe było zmontowanie dachu w relatywnie krótkim czasie i ograniczenie do minimum problemów budowlanych.

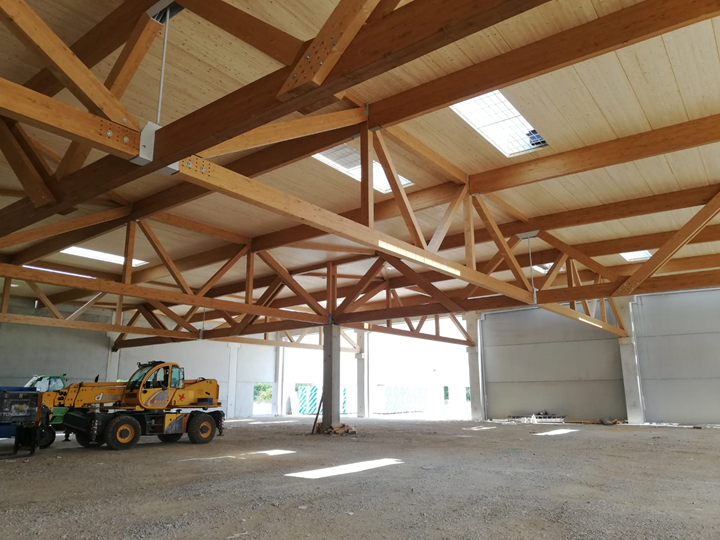

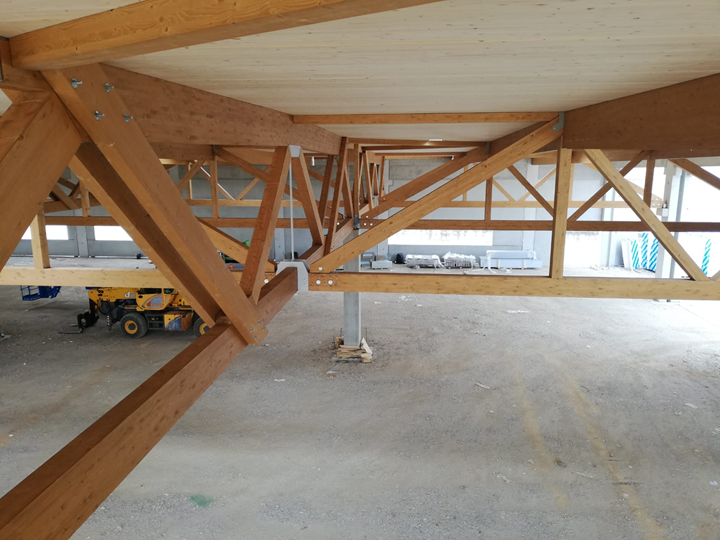

Główna konstrukcja składa się z kratownic o maksymalnym rozstawie między słupami wynoszącym około 20 m. Dach osadzony na głównych kratownicach składa się z drewnianej płyty klejonej warstwowo o grubości 8 cm. Poszycie przymocowano wzdłuż kratownic, a także do zewnętrznego szkieletu z betonu zbrojonego.

Powstała w ten sposób konstrukcja o wysokiej jakości estetycznej i funkcjonalnej została zaprojektowana tak, aby spełniała aktualne wymagania dotyczące projektowania sejsmicznego.

Lokalizacja projektu

Via Noalese 110
Telewizor 31100 Treveso
Italien
