意大利购物中心的木结构屋顶

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

在 2018 年 Alì Supermercati 决定在意大利特雷维索 (Treviso) 的 Via Noalese 建造一座新的购物中心,以扩大其在该地区已经广泛遍布的超市网点。 该项目由特雷维索 (Treviso) 的 Signorotto Architettura 工作室设计,屋顶由胶合木构成,与其他建筑物部分有机结合,使整个建筑具有完美的美学设计和优质的建筑材料。

投资商 Alì SpA
Via Olanda 2 - 35127 Padua, Italien
www.alisupermercati.it
建筑设计 Signorotto Architects
Via Riccati 7 - 31100 Treviso, Italy
www.eastsuperdos.com
结构设计与木结构 Holz Albertani SpA
Loc. Forno Allione - 25040 Berzo Demo, Italy
www.holzalbertani.it

模型

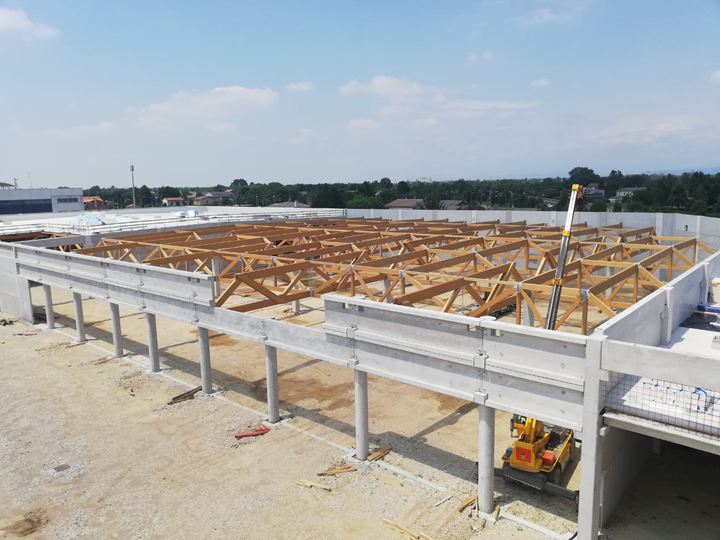

意大利木结构建筑领域的领导者 Holz Albertani SpA 获得了木屋顶的建造和结构设计合同,该木屋顶位于钢筋混凝土柱上, 面积约 6700 m²,由在两个方向上相互交叉的桁架组成,上面铺设胶合板。

结构设计

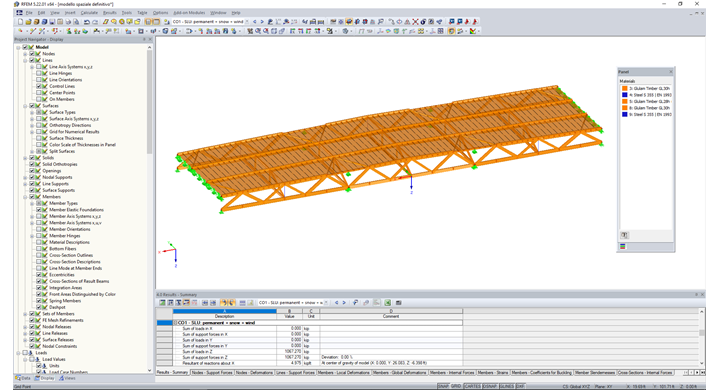

根据 Signorotto Architects 公司提供的几何形状和建筑设计,Holz Albertani SpA 公司进行了结构设计。 使用了结构分析软件 RFEM 以及附加模块 RF-LAMINATE 和 RF-DYNAM Pro 进行正交各向异性屋面板的计算,并且结合动力荷载对其性能进行评估。 由于结构设计详细,以及建筑学和工程学方面的完美结合,所以该屋面结构的安装工作可以在很短的时间内完成,并且最大程度减少了建筑问题的发生。

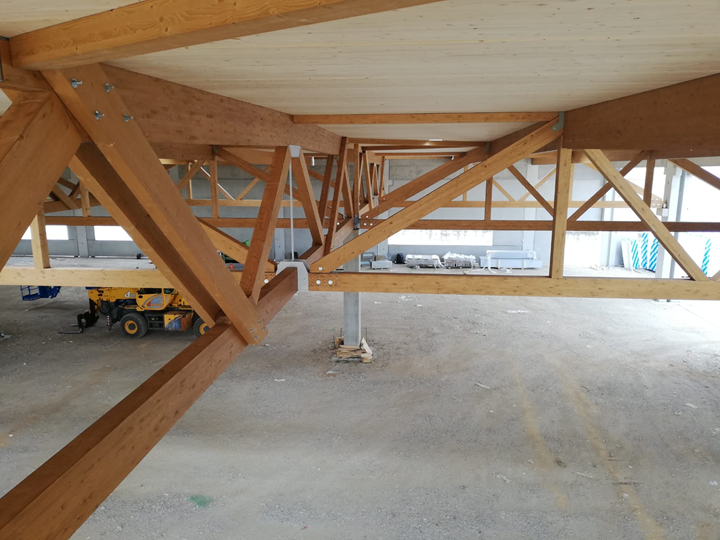

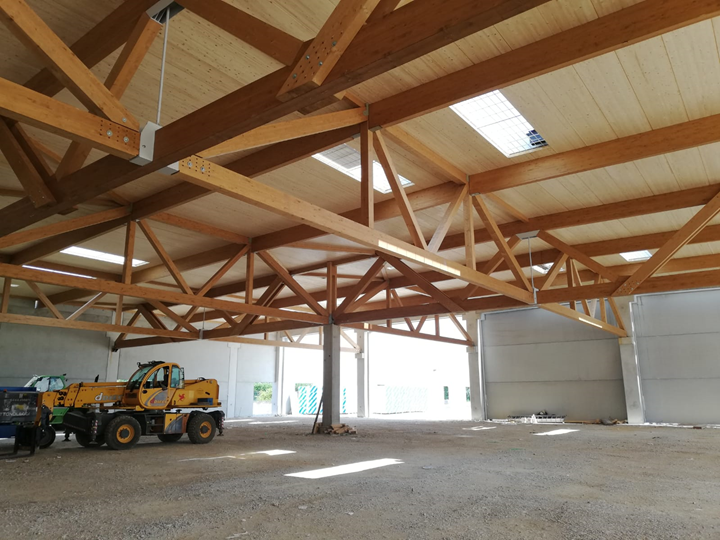

主体结构由桁架组成,最大跨度约为 20 m, 上面铺设了胶合板,厚度为 80 mm。 对于各木结构构件之间采用了相应的刚度连接,对于外部的钢筋混凝土结构也是如此。

由此产生的结构具有很高的美学和功能质量,可以满足当前的抗震设计要求。

项目位置

Via Noalese,110
31100 Treveso电视
Italien
