Многоэтажное здание Le Haut-Bois в Гренобле, Франция

Проект заказчика

Заказчик ACTIS, Гренобль, Франция
www.actis.fr
Расчет конструкций Ingénierie Bois, Бишхейм, Франция
www.ingenieriebois.fr
Alpes Structures, Поншарра, Франция
www.alpes-structures.fr
HV Conseil, Вимин, Франция
Архитектурный проект Atelier 17c Architecture, Барро, Франция
ASP Architecture, Сен-Дье-де-Вож, Франция
www.asparchitecture.fr

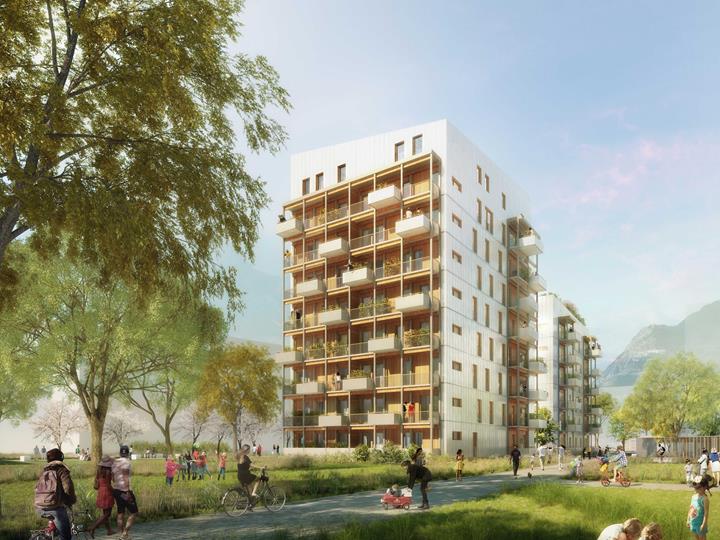

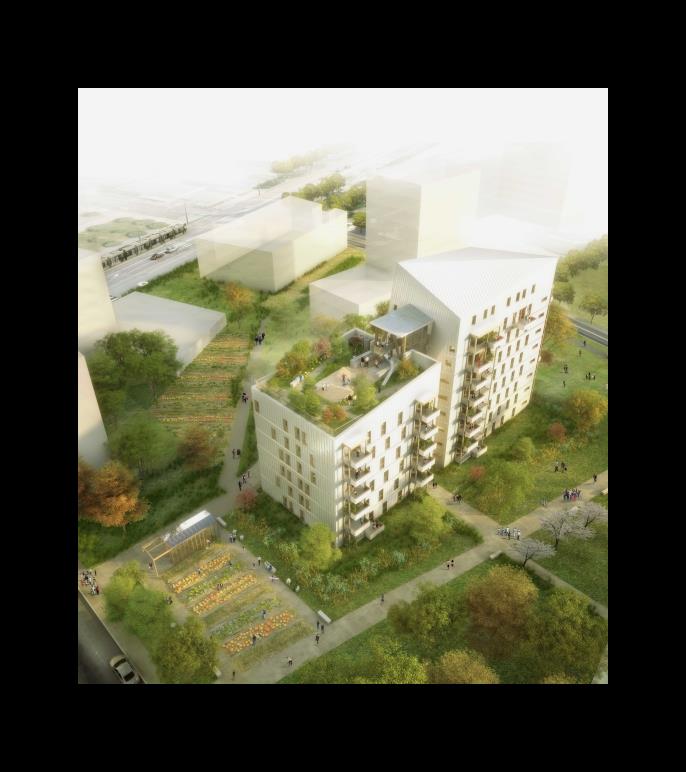

Комплекс двух жилых зданий с 9 и 6 этажами, которые содержат в общей сложности 56 квартир, являются первыми сертифицированными пассивными домами во Франции, достигающими высоты 9 этажей. Оба здания располагаются в сейсмической зоне 4 в самом сердце экологического района Флобер в Гренобле. Здания, построенные из 1 500 m3 оцинкованной древесины, являются одновременно архитектурным шедевром и инновационным достижением, способствующим обеспечению устойчивости жилья в следующем десятилетии.

Строительство и проектирование деревянных многоэтажек упростили также обширные знания о CLT панелях, методах расчета и методах производства.

Жилой комплекс Haut-Bois в Гренобле является одним из первых строительных проектов из CLT во Франции, высота которого достигает 30 м. Общая полезная площадь комплекса затем составляет примерно 4 700 м².

Расчет конструкций

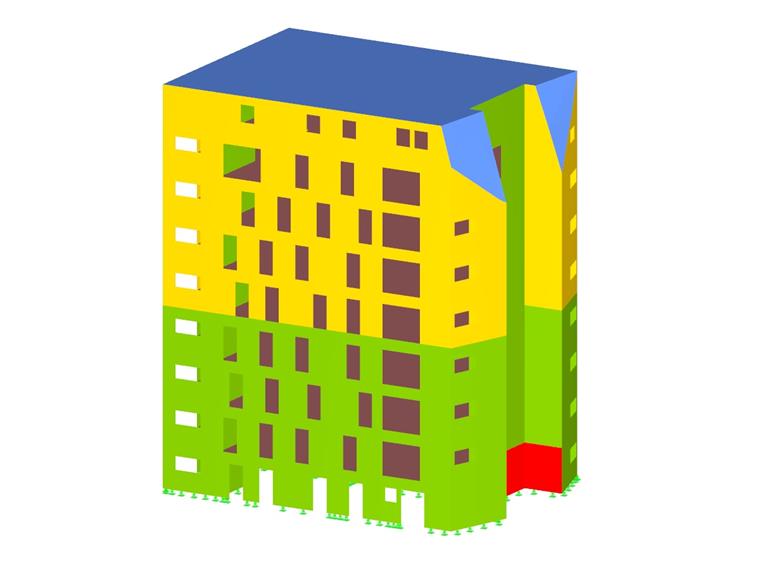

Статическая концепция конструкции 9-этажного здания основывается на использовании панелей CLT, оптимизированных отдельно для каждого этажа. На практике это значит, что с прирастающими этажами, толщина панели уменьшается. Устойчивость здания затем обеспечивают наружные и внутренние несущие стены.

Плиты покрытия служат как диафрагмы, которые передают все боковые сейсмические силы (зона 4) и ветровые нагрузки на вертикальные опоры, а те потом переносят их на фундамент. Однако, сами плиты перекрытия опираются на несущую конструкцию из металла и клееной древесины, которая не совсем способствует устойчивости здания.

Потому в проекте играют важную роль железобетонные плиты перекрытия, которые способны передать все вертикальные и горизонтальные нагрузки из верхних этажей на фундамент.

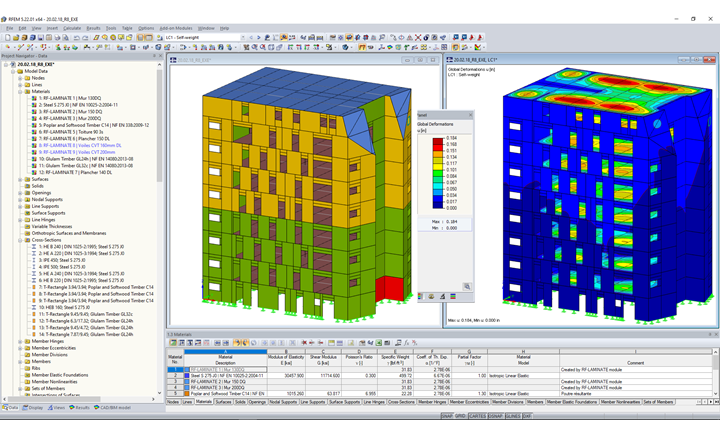

Расчет панелей CLT и сейсмический расчет конструкций были выполнены в программе RFEM от компании Dlubal Software.

Инструменты расчета

Для расчета конструкций многоэтажного здания были использованы следующие программы:

  • RFEM - программа для расчета по МКЭ
  • Дополнительный модуль RF-DYNAM Pro для сейсмического расчета
  • Дополнительный модуль RF-LAMINATE для расчета CLT панелей и прочих ламинированных поверхностей
