法国格勒诺布尔 (Grenoble) 市高层建筑<div>Le Haut-Bois</div>

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

两栋住宅楼分别为 9 层和 6 层,共 56 套社会福利房,是法国第一座 9 层被动式木结构建筑。 它们位于地震分区 4 中,在格勒诺布尔 (Grenoble) 市福楼拜 (Flaubert) 生态区内。 该被动式建筑使用了 1500 m3 镀锌木材建造,这既是一个建筑杰作,又是一项创新成果,它为未来十年的住房可持续性发展提供了灵感。

投资商 ACTIS, Grenoble, Frankreich
www.actis.fr
结构设计 Ingénierie Bois, Bischheim, Frankreich
www.ingenieriebois.fr
Alpes Structures, Pontcharra, Frankreich
www.alpes-structures.fr
H.V. Conseil, Vimines, Frankreich
建筑设计 Atelier 17c Architecture, Barraux, Frankreich
ASP Architecture, Saint-Dié-des-Vosges, Frankreich
www.asparchitecture.fr

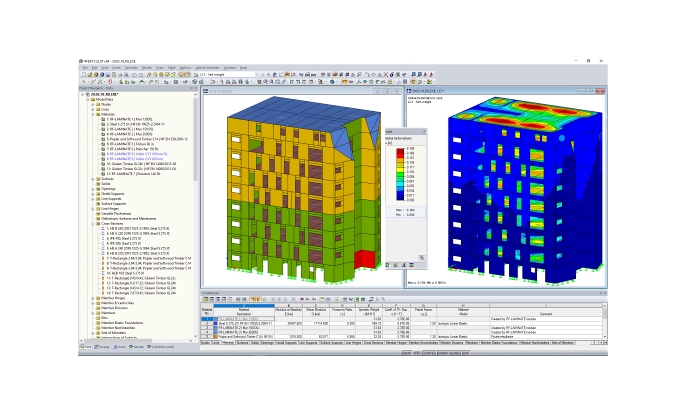

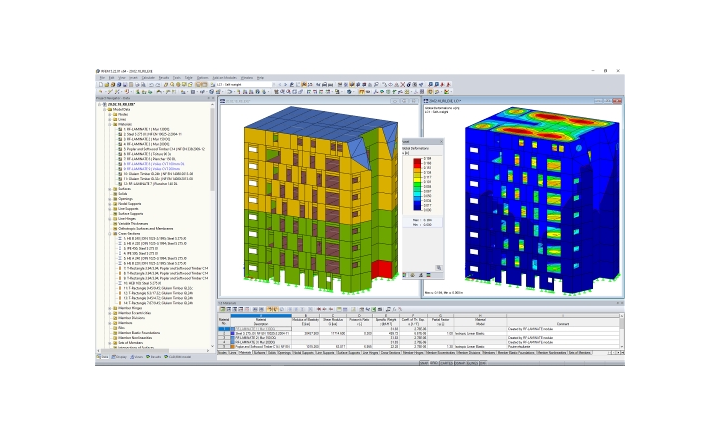

模型

现在有关正交胶合木板的计算方法和制造技术越来越成熟,这使得高层木结构建筑的设计和建造变得更加容易。

格勒诺布尔市的 Haut-Bois 高层住宅楼是法国首批正交胶合木结构建筑项目中的其中一个,其高度接近 30 米, 总建筑面积约为 4700 m²。

结构设计

该 9 层建筑结构的基本设计原则是根据楼层高度对正交胶合木板进行优化。 因此木板的厚度随着建筑物高度的增加而减小。 外部和内部承重墙保证了建筑物的稳定性。

楼板将横向地震作用(地震分区 4)和风荷载传递到柱子和基础上。 楼板由钢梁钢柱组成的系统支撑,该系统对建筑物并不起到稳定加固的作用。

钢筋混凝土底板在设计中非常重要,它承受来自上部楼层的竖向和水平荷载,并传递到基础上。

正交胶合木板和抗震设计使用了结构设计分析软件 RFEM 进行。

计算软件

进行结构分析中用到以下程序:

  • 结构有限元分析软件 RFEM
  • 抗震分析附加模块 RF-DYNAM Pro
  • 计算正交胶合木和层压板时使用了附加模块 RF-LAMINATE

关键词

Dlubal Software 木结构 RFEM CLT 正交胶合木 木结构 RF-DYNAM PRO RF-LAMINATE 建筑结构
