Edificio de gran altura Le Haut-Bois en Grenoble, Francia
Proyecto de cliente
Dos edificios residenciales de 9 y 6 plantas, que incluyen 56 unidades en total, son los primeros en Francia en ser certificados pasivos a la altura de la planta 9. Están ubicados en la zona sísmica 4 en el corazón del vecindario ecológico Flaubert de Grenoble. Los edificios, construidos con 1 500 m3 de madera revestida de zinc, son una obra maestra arquitectónica y un logro innovador para inspirar la sostenibilidad de la vivienda para la próxima década.
Cliente |
ACTIS, Grenoble, Francia www.actis.fr |
Análisis estructural |
Ingénierie Bois, Bischheim, Francia www.ingenieriebois.fr Alpes Structures, Pontcharra, Francia www.alpes-structures.fr HV Conseil, Vimines, Francia |
Arquitectura |
Atelier 17c Architecture, Barraux, Francia Arquitectura ASP, Saint-Dié-des-Vosges, Francia www.asparchitecture.fr |
Modelo
El amplio conocimiento, los métodos de cálculo y las técnicas de fabricación de paneles contralaminados (CLT) han permitido un diseño y construcción más fácil de edificios de gran altura de madera en la actualidad.
El edificio residencial Haut-Bois en Grenoble es uno de los primeros proyectos de construcción de madera contralaminada (CLT) que alcanza una altura de 30 m en Francia. El espacio total utilizable es de aproximadamente 4 700 m².
Análisis estructural
El concepto estructural del edificio de 9 plantas se basa en el uso de paneles de madera contralaminada (CLT) optimizados en las alturas de las plantas correspondientes. Por lo tanto, el grosor del panel disminuye a medida que aumenta la altura del edificio. Los muros de carga exteriores e interiores proporcionan estabilidad al edificio.
Los diafragmas estructurales del forjado transfieren las fuerzas sísmicas laterales (zona 4) y las cargas de viento a los apoyos verticales y finalmente a las cimentaciones. Las plantas están apoyadas sobre un sistema de vigas posteriores de metal y madera laminada encolada, que no contribuye a la estabilidad del edificio.
Las losas de forjado de hormigón armado son determinantes en el cálculo ya que transfieren las cargas verticales y horizontales de las plantas superiores a las cimentaciones.

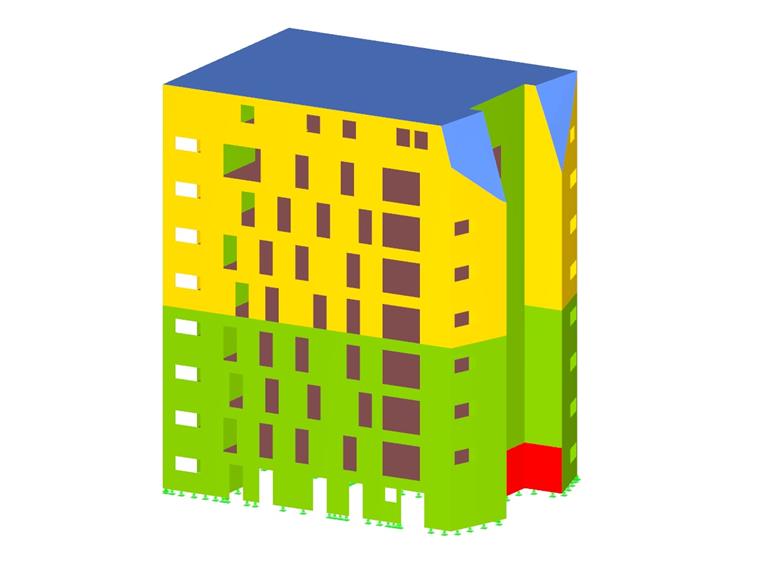

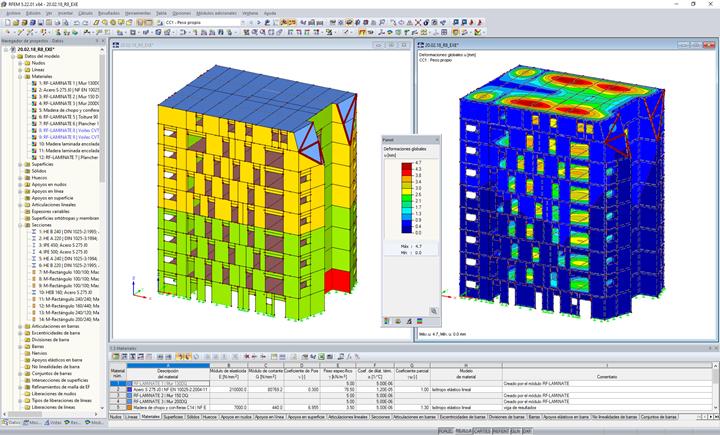

Los paneles de madera contralaminada (CLT) y el análisis sísmico se llevaron a cabo con RFEM de Dlubal Software.
Herramientas de cálculo
Se utilizaron los siguientes programas para el análisis estructural:
- Programa estructural RFEM por el análisis de elementos finitos (AEF)
- El módulo RF-DYNAM Pro para el análisis sísmico
- El módulo RF-LAMINATE para el cálculo de paneles de madera contralaminada (CLT) y superficies laminadas
