Výšková budova Le Haut-Bois v Grenoblu, Francie

Projekt zákazníka

Investor ACTIS, Grenoble, Francie
www.actis.fr
Statický výpočet Ingénierie Bois, Bischheim, Francie
www.ingenieriebois.fr
Alpes Structures, Pontcharra, Francie
www.alpes-structures.fr
HV Conseil, Vimines, Francie
Architektonický návrh Atelier 17c Architecture, Barraux, Francie
ASP Architecture, Saint-Dié-des-Vosges, Francie
www.asparchitecture.fr

Komplex dvou obytných budov o 9 a 6 podlažích s celkem 56 bytovými jednotkami je ve Francii vůbec první 9podlažní dřevěnou konstrukcí se štítkem pasivní stavby. Nachází se v seizmické oblasti 4 uprostřed ekologické čtvrti Flaubert v Grenoblu. Tyto pasivní domy, které byly postaveny z 1500 m3 pozinkovaného dřeva, představují z architektonického hlediska mistrovský počin, a jako inovativní řešení by mohly být inspirací pro bytovou výstavbu v příštím desetiletí.

Rozsáhlé znalosti v oblasti výpočtů staveb z křížem lepených dřevěných desek a současné technické možnosti jejich výroby usnadňují návrh a výstavbu výškových budov ze dřeva.

Obytný komplex Le Haut-Bois v Grenoblu patří k prvním projektům z křížem lepeného dřeva ve Francii s výškou téměř 30 m. Celková užitná plocha činí asi 4700 m².

Statický výpočet

Statická koncepce 9podlažního objektu je založena na použití křížem lepených dřevěných desek, optimalizovaných vždy pro příslušné podlaží. S vyšším podlažím se tak tloušťka desek postupně zmenšuje. Stabilitu stavby zajišťují vnější i vnitřní nosné stěny.

Stropy jednotlivých podlaží působí jako diafragmata a zajišťují přenos vodorovných seizmických sil (oblast 4) a zatížení větrem na sloupy dále až do základů. Podlahy jsou podepřeny nosným systémem z kovu a lepeného lamelového dřeva, který nepřispívá ke stabilitě budovy.

Podkladní železobetonová deska hraje důležitou úlohu při přenášení svislých i vodorovných zatížení z horních podlaží do základů.

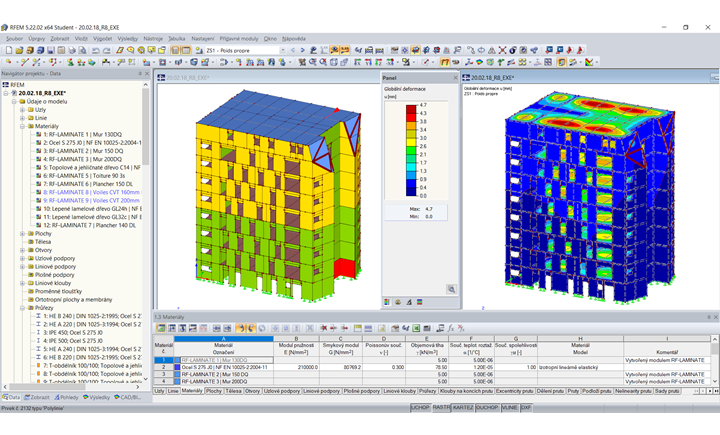

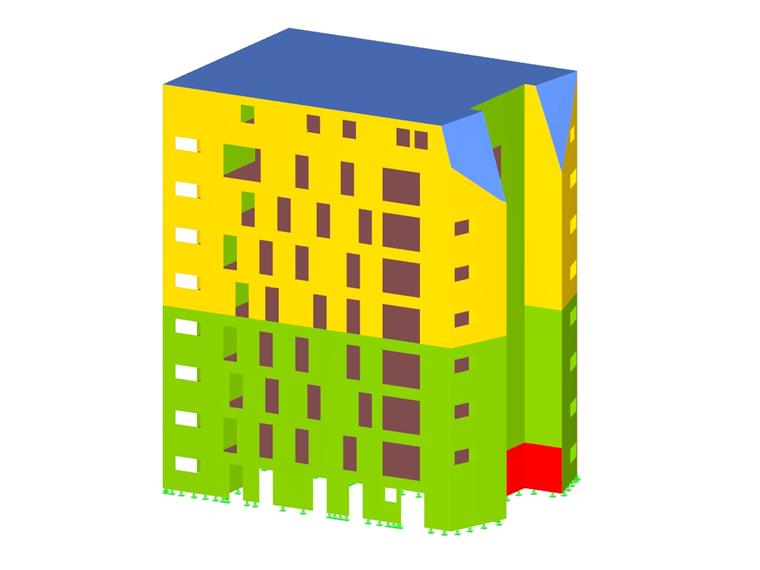

Návrh křížem lepených dřevěných desek a seizmická analýza byly provedeny v programu RFEM společnosti Dlubal Software.

Výpočetní nástroje

Pro statickou analýzu byly použity následující programy:

  • Program RFEM pro statické výpočty metodou konečných prvků
  • Modul RF-DYNAM Pro pro seizmickou analýzu
  • Modul RF-LAMINATE pro výpočet křížem lepených dřevěných desek a laminátových ploch
