Edificio multipiano Le Haut-Bois a Grenoble, in Francia

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

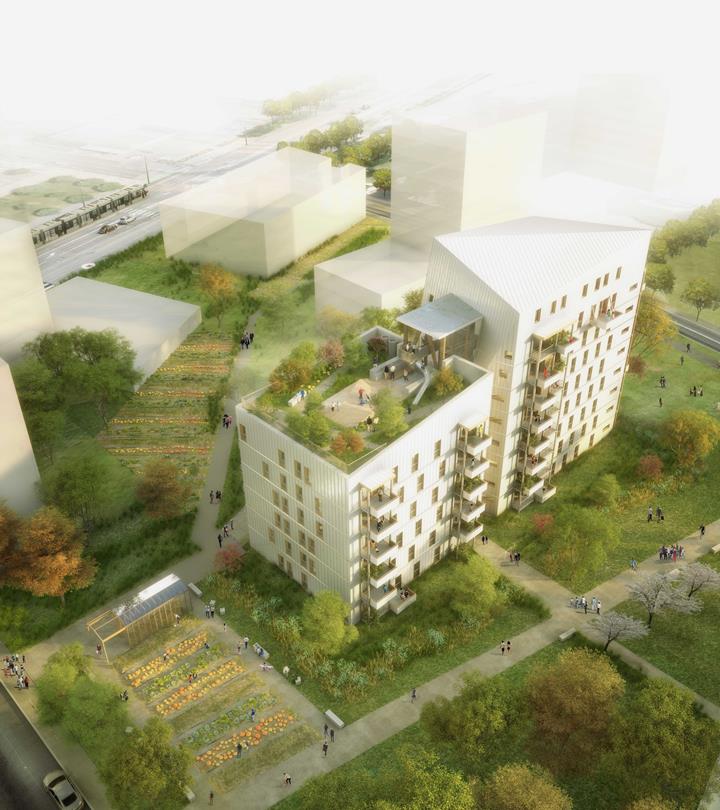

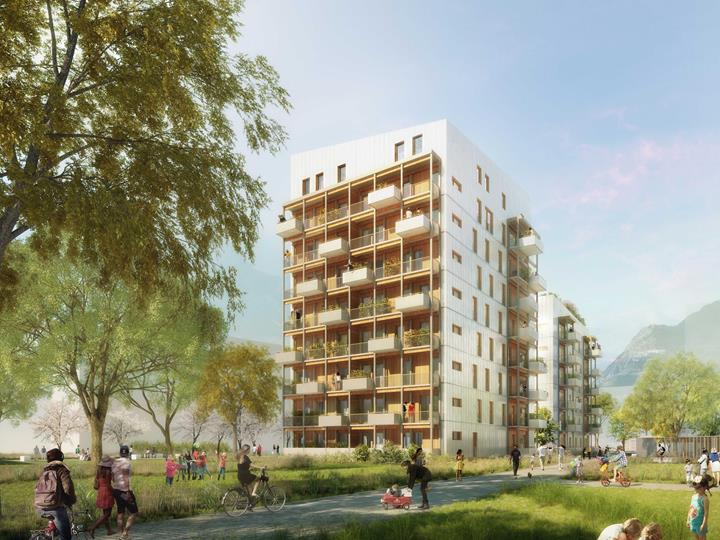

Due edifici residenziali a 9 e 6 piani che comprendono 56 unità in totale, sono uni dei primi in Francia ad essere certificati passivi all'altezza di 9 piani. Si trovano nella zona sismica 4, nel cuore dell'eco-quartiere Flaubert di Grenoble. Gli edifici, costruiti con 1500 m3 di legno parzialmente rivestito con panelli zincati, sono sia un capolavoro architettonico che un risultato innovativo per ispirare la sostenibilità abitativa per il prossimo decennio.

Cliente ACTIS, Grenoble, Francia
www.actis.fr
Analisi strutturale Ingénierie Bois, Bischheim, Francia
www.ingenieriebois.fr
Alpes Structures, Pontcharra, Francia
www.alpes-structures.fr
H.V. Conseil, Vimines, Francia
Architettura Atelier 17c Architecture, Barraux, Francia
ASP Architecture, Saint-Dié-des-Vosges, Francia
www.asparchitecture.fr

Modello

La ampia conoscenza dei pannelli XLAM, i metodi di calcolo e le tecniche di produzione hanno permesso oggi di semplificare la progettazione e la costruzione di edifici alti in legno.

L'edificio residenziale Haut-Bois a Grenoble è uno dei primi progetti di costruzione di XLAM in Francia che raggiunge un'altezza di 30 m. La superficie totale è di circa 4700 m².

Analisi strutturale

Il concetto strutturale dell'edificio a 9 piani si basa sull'utilizzo di pannelli XLAM ottimizzati sulle altezze dei piani corrispondenti. Pertanto, gli spessori del pannello diminuiscono con l'aumentare dell'altezza dell'edificio. Il carico delle pareti portanti esterne ed interne forniscono stabilità all'edificio.

I diaframmi del pavimento trasferiscono le forze sismiche laterali (zona 4) e i carichi del vento sui vincoli esterni verticali e fino alla fondazione. I pavimenti sono supportati da un sistema di travi in metallo e legno lamellare incollato, che non contribuisce alla stabilità dell'edificio.

Le lastre della fondazione in cemento armato sono significative nella progettazione in quanto trasferiscono i carichi verticali e orizzontali dei piani superiori alle fondazione.

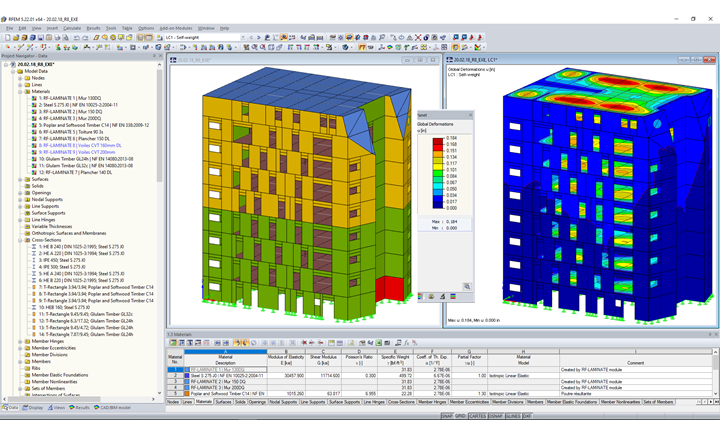

Il pannello XLAM e l'analisi sismica sono stati effettuati con RFEM di Dlubal Software.

Strumenti di calcolo

I programmi seguenti sono stati usati per l'analisi strutturale:

  • Programma FEA strutturale RFEM
  • Il modulo RF-DYNAM Pro per l'analisi sismica
  • Il modulo RF-LAMINATE per il calcolo di pannelli XLAM e superfici laminate

Parole chiave

Dlubal Software Costruzione in legno RFEM XLAM Legno RF-DYNAM PRO RF-LAMINATE edificio
