Wieżowiec Le Haut-Bois w Grenoble, Francja

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Dwa budynki mieszkalne (9- i 6-kondygnacyjny), mieszczące łącznie 56 mieszkań, są pierwszymi tak wysokimi budynkami we Francji, które zostały certyfikowane jako pasywne. Znajdują się one w czwartej strefie sejsmicznej, w samym sercu ekologicznej dzielnicy Flaubert w Grenoble. Budynki te, zbudowane z 1500 m3 drewna powlekanego na zewnątrz warstwą cynku, są zarówno architektonicznym arcydziełem, jak i innowacyjnym osiągnięciem, stanowiącym inspirację dla zrównoważonego budownictwa mieszkaniowego przyszłej dekady.

Klient ACTIS, Grenoble, Francja
www.actis.fr
Analiza statyczno-wytrzymałościowa Ingénierie Bois, Bischheim, Francja
www.ingenieriebois.fr
Alpes Structures, Pontcharra, Francja
www.alpes-structures.fr
HV Conseil, Vimines, Francja
Architektura Atelier 17c Architecture, Barraux, Francja
ASP Architecture, Saint-Dié-des-Vosges, Francja
www.asparchitecture.fr

Model

Obszerna wiedza na temat paneli CLT oraz znajomość metod obliczeniowych i technologii produkcji pozwalają w dzisiejszych czasach projektować i budować wysokie budynki z drewna łatwiej niż kiedykolwiek.

Budynek mieszkalny Haut-Bois w Grenoble jest jednym z pierwszych projektów budowlanych z drewna klejonego krzyżowo we Francji, osiąga wysokość 30 m.  Całkowita powierzchnia użytkowa wynosi około 4700 m².

Analiza statyczno-wytrzymałościowa

Koncepcja konstrukcji budynku 9-kondygnacyjnego opiera się na zastosowaniu zoptymalizowanych płyt CLT na odpowiednich kondygnacjach. Z tego względu grubość płyt zmniejsza się wraz ze wzrostem wysokości budynku. Stateczność budynku zapewniają zewnętrzne i wewnętrzne ściany nośne.

Membrany podłogowe przenoszą boczne siły sejsmiczne (strefa 4) i obciążenia wiatrem na podpory pionowe, a następnie na fundamenty. Stropy podparte są przez układ belkowo-ryglowy, wykonany z metalu i drewna klejonego, który sam w sobie nie zapewnia stateczności budynku.

Żelbetowe płyty stropowe mają istotne znaczenie dla konstrukcji obiektu, przenosząc obciążenia pionowe i poziome z górnych kondygnacji na fundamenty.

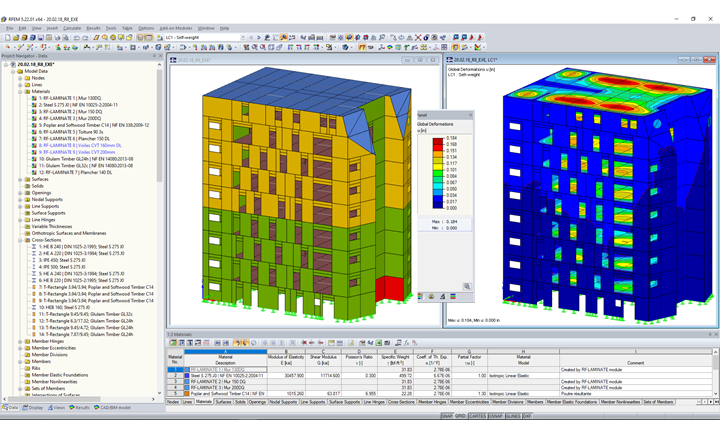

Obliczenia płyt CLT i analizę sejsmiczną przeprowadzono w programie RFEM firmy Dlubal Software.

Narzędzia obliczeniowe

Do analizy statyczno-wytrzymałościowej wykorzystano następujące programy:

  • Program RFEM oparty na MES
  • Moduł RF-DYNAM Pro do analizy sejsmicznej
  • Moduł RF-LAMINATE do obliczania płyt z drewna CLT i paneli laminowanych
