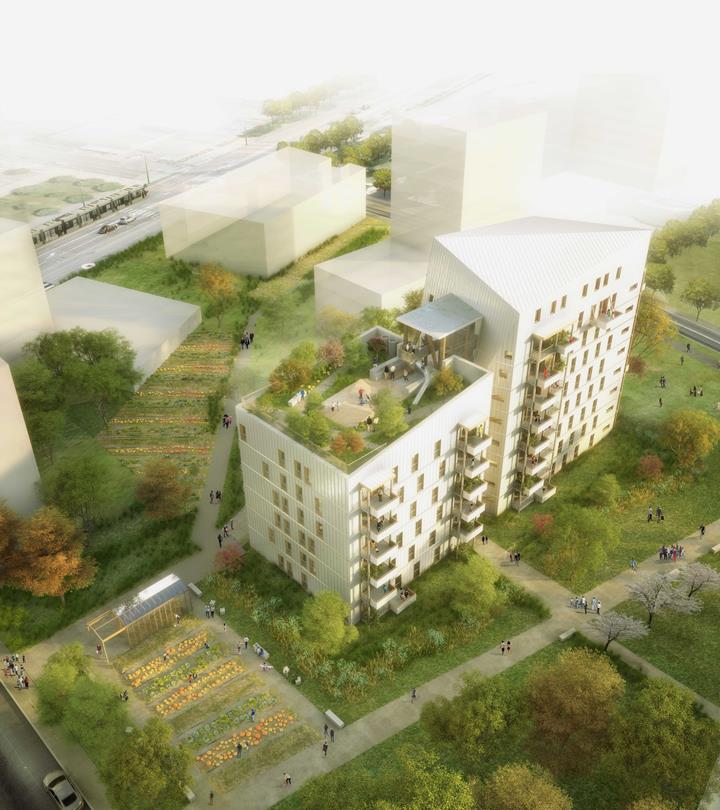

Immeuble de grande hauteur Le Haut-Bois à Grenoble, France

Calculé avec les logiciels de Dlubal

  • Projets Clients

Projet Client

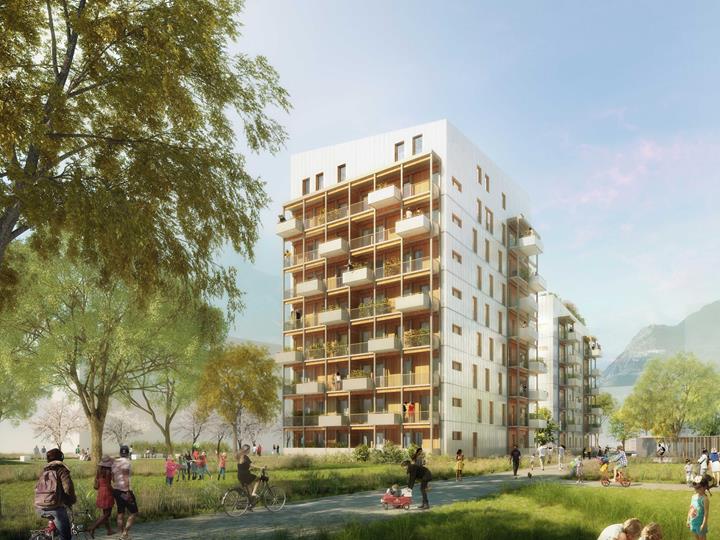

Ces deux bâtiments R+8 et R+5 abritant 56 logements sociaux sont les premiers de France labellisés passifs, en structure bois de 9 niveaux. Ils sont construits sur une zone sismique 4 au cœur de l’écoquartier Flaubert de Grenoble. Ces bâtiments composés de 1 500 m3 de bois recouvert de zinc constituent à la fois une prouesse architecturale et une réalisation novatrice capable d'inspirer l’habitat de la décennie à venir.

Maître d'ouvrage ACTIS, Grenoble
www.actis.fr
Études techniques Ingénierie Bois, Bischheim, France
www.ingenieriebois.fr
Alpes Structures, Pontcharra, France
www.alpes-structures.fr
H.V. Conseil, Vimines, France
Architecture Atelier 17c Architecture, Barraux, France
ASP Architecture, Saint-Dié-des-Vosges, France
www.asparchitecture.fr

Modèle

Une meilleure maîtrise des méthodes de calcul et des techniques de fabrication des panneaux CLT permettent aujourd’hui de concevoir et de construire plus aisément des immeubles de grande hauteur en bois.

Le Haut-Bois de Grenoble fait partie des premiers projets d’immeubles CLT en France s’approchant de 30 m de haut. La surface totale exploitable est estimée à 4 700 m².

Structure et calcul

Le concept structurel du R+8 est basé sur l’utilisation de panneaux CLT, optimisés selon les niveaux. Par conséquent, les épaisseurs des panneaux diminuent du bas vers le haut de la tour. Les voiles et refends CLT assurent la stabilité du bâtiment.

L’effet diaphragme des planchers transmet les efforts horizontaux exercés par les séismes (zone 4) et le vent dans les porteurs verticaux jusqu’aux fondations. Les planchers sont supportés par un système poteaux-poutres métalliques et en lamellé collé, qui ne participent pas à la stabilité du bâtiment.

La dalle du rez-de-chaussée en béton armé joue un rôle important de reprise des charges verticales et horizontales provenant des niveaux supérieurs et de transfert sur les fondations.

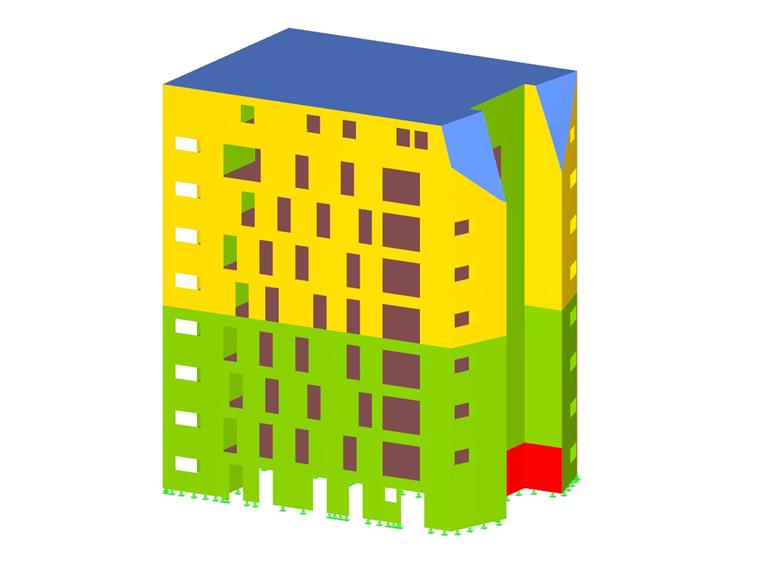

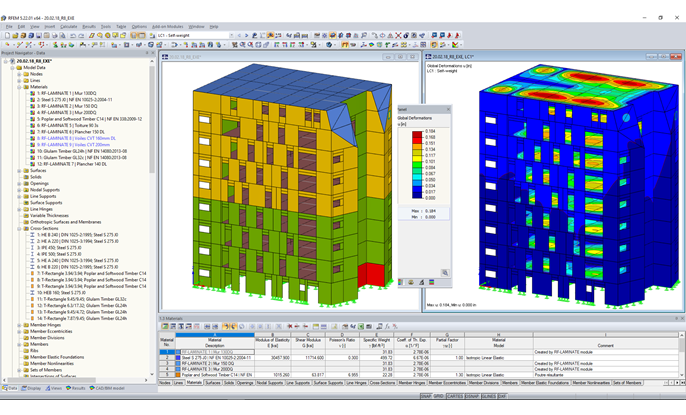

Le dimensionnement des panneaux CLT et l’analyse sismique ont été effectués avec le logiciel RFEM de Dlubal Software.

Outils de calcul

Les programmes suivants ont été utilisés pour l’analyse structurale :

  • Le logiciel RFEM pour le calcul de structure aux éléments finis
  • Le module RF-DYNAM Pro pour l’analyse sismique
  • Le module RF-LAMINATE pour le calcul des panneaux CLT et des surfaces stratifiées
