Четырехэтажная деревянная конструкция в Санкт-Георгене, Германия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

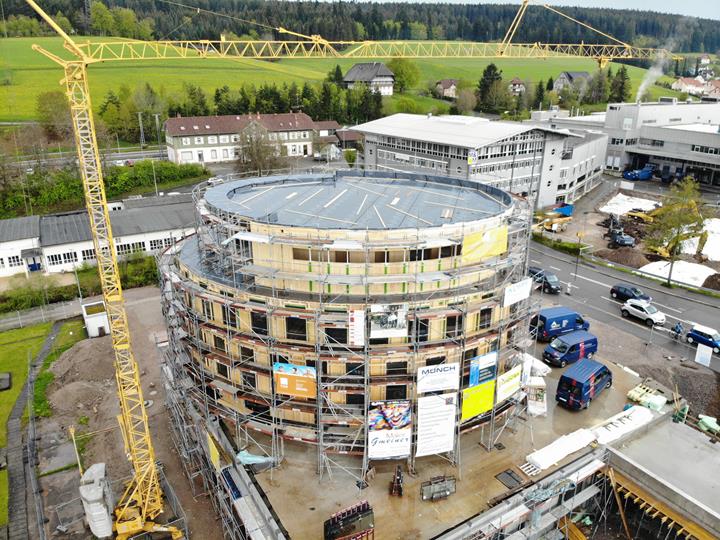

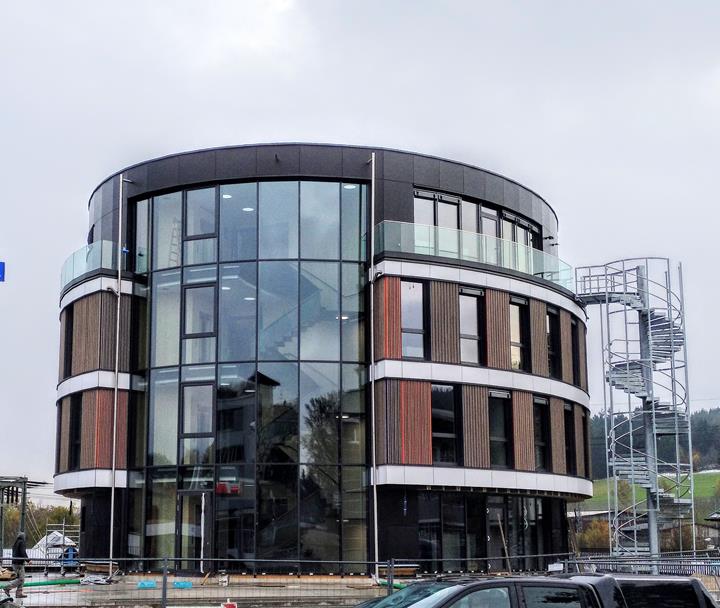

Новый офис компании EGT Group в Санкт-Георгене представляет собой современный, энергоэффективный и устойчивый проект. Данное четырехэтажное овальное здание, состоящее в основном из древесины, было построено всего за четыре недели.

Заказчик EGT Energy GmbH, Триберг, Германия
www.egt.de
Архитектор Ketterer Architects, Кёнигсфельд-Нойхаузен, Германия
www.architekturbuero-ketterer.de
Расчет конструкций Isenmann Ingenieur GmbH, Хаслах/Филлинген-Швеннинген, Германия
www.isenmann-ingenieure.de
Деревянные конструкции Holzbau Bendler, Нордрах, Германия
www.holzbau-bendler.de

Модель

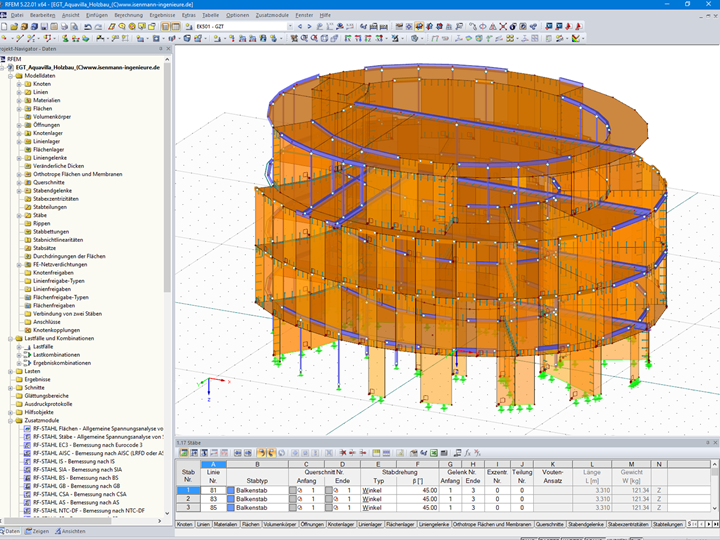

Бетонное ядро не использовалось даже для обеспечения устойчивости конструкции. Жесткость всей конструкции обеспечивается исключительно с помощью прочных кросс-ламинированных деревянных стен.

Статический и динамический расчет деревянных конструкций в программе RFEM выполняла компания Isenmann Ingenieur GmbH из Хаслаха.

Расчет конструкций и сейсмический расчет

Четырехэтажная деревянная конструкция здания стоит на железобетонном фундаменте, который поддерживается 45 буронабивными сваями с максимальной длиной 18 м.

Подземный этаж занимает собой площадь размером 31 м x 28 м, в то время как площадь наземных этажей составляет 25 м x 21 м. Общая высота деревянной конструкции затем достигает 14,10 м.

Поскольку здание находится в сейсмической зоне 1, требовалось подтвердить сейсмические силы, определяемые для бокового расчета, посредством предварительных расчетов. Потому модальный расчет выполнялся на трехмерной модели в программе RFEM. В расчетной модели было для жесткостей отдельных компонентов задано максимально возможное реалистичное значение.

К счастью, при сейсмических расчетах, деревянные конструкции ведут себя более благоприятно, чем железобетонные. Во первых, у них более низкое расчетное значение ускорения, а во вторых уменьшенное количество массы благотворно влияет на расчетные сейсмические силы.

К тому же, для нейтрализации растягивающих сил были на первом этаже к торцевым стенам из кросс-ламинированной древесины добавлены сварные пластины. Надежное примыкание стен обеспечивают также стальные анкера.

Ключевые слова

Деревянные конструкции Землетрясение Железобетон
