Estructura de madera de cuatro pisos en St. Georgen, Alemania
Proyecto de cliente

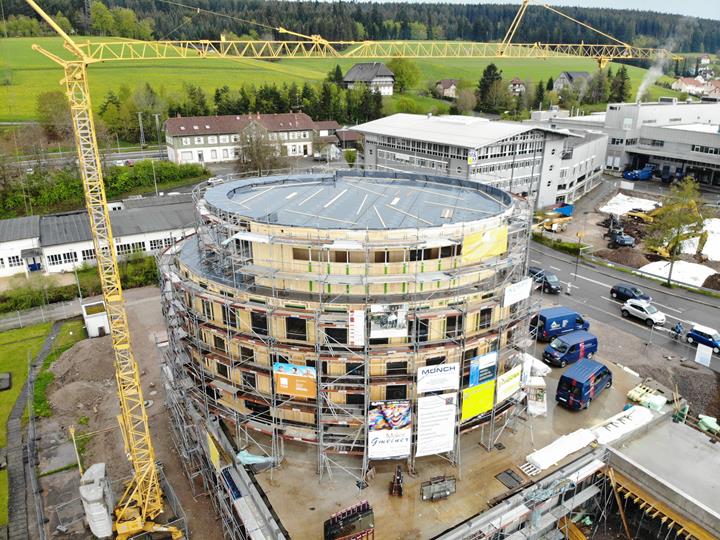

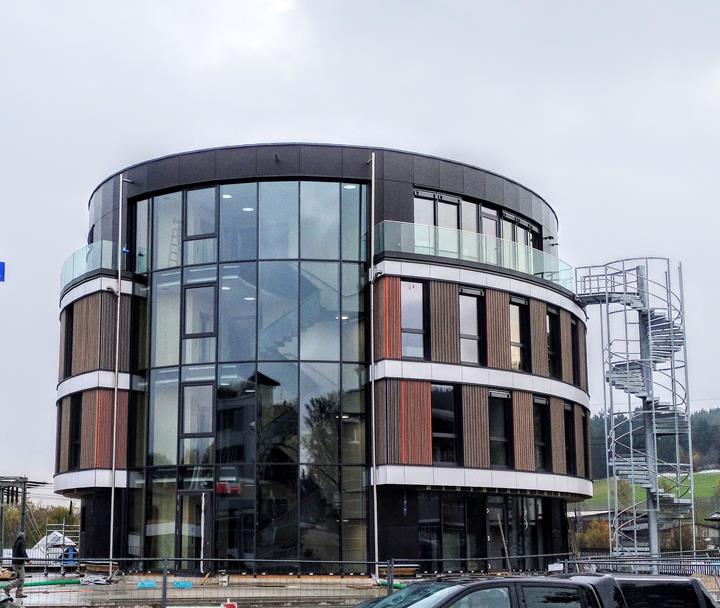

La nueva ubicación del Grupo EGT en St. Georgen se ha diseñado para marcar tendencia al tener en cuenta tanto la eficiencia energética como la sostenibilidad. El nuevo edificio ovalado de cuatro pisos se compone principalmente de madera y se construyó en tan solo cuatro semanas.
Inversor |
EGT Energy GmbH, Triberg, Alemania www.egt.de. |
Arquitecto |
Ketterer Architects, Konigsfeld-Neuhausen, Alemania www.architekturbuero-ketterer.de |
Análisis estructural |
Isenmann Ingenieur GmbH, Haslach/VS-Villingen, Alemania www.isenmann-ingenieure.de |
Estructuras de madera |
Holzbau Bendler, Nordrach www.holzbau-bendler.de |

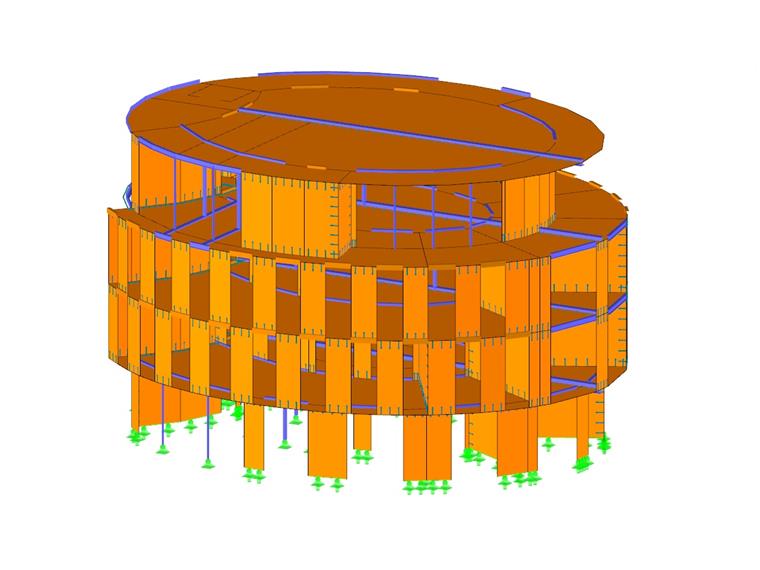

Modelo
Ni siquiera se utilizó un núcleo de hormigón en el proyecto para la estabilidad de la estructura. La rigidez de la estructura proviene exclusivamente de los muros sólidos de madera contralaminada.

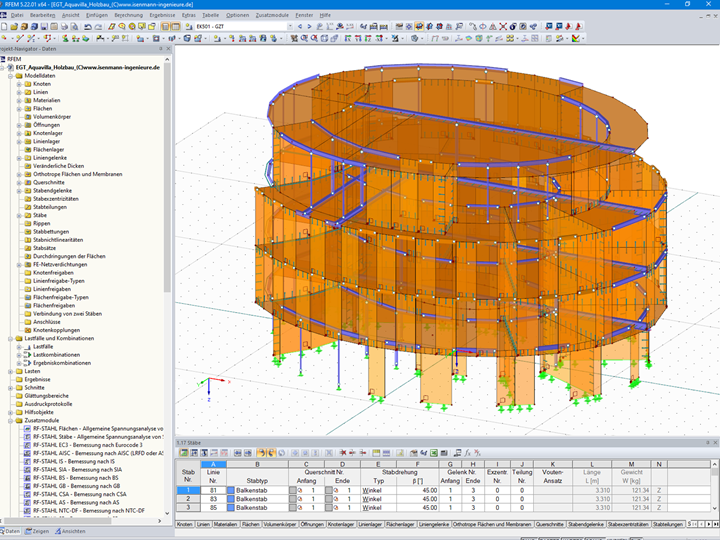

Isenmann Ingenieur GmbH, ubicada en Haslach, realizó el análisis estructural estático y dinámico del edificio de madera en RFEM.
Estructura y análisis sísmico
La estructura de madera de cuatro pisos se ha construido sobre un forjado de hormigón armado subterráneo. La cimentación se apoya sobre un total de 45 pilotes con una longitud máxima de 18 m.
La superficie del forjado bajo tierra es de aproximadamente 31x28 m mientras que los pisos superiores son de aproximadamente 25x21 m. La altura máxima de la estructura de madera es de 14,10 m.
El edificio se encuentra en una zona sísmica 1. Los cálculos preliminares han confirmado que las fuerzas sísmicas son determinantes para el cálculo lateral. Por lo tanto, se ha llevado a cabo un análisis modela en el modelo en 3D en RFEM. En el modelo de cálculo, las rigideces de los componentes individuales se han establecido con un valor lo más realista posible.
Para los análisis sísmicos, las construcciones de madera se comportan de forma más favorable que las estructuras de hormigón armado. El valor de cálculo de la aceleración es menor, mientras que la reducción de la masa tiene un efecto beneficioso sobre las fuerzas sísmicas calculadas.
Para contrarrestar los esfuerzos de tracción, se añadieron placas soldadas a los extremos de los muros de madera contralaminada de la planta baja. Los muros están soldados de forma adyacente con anclajes de acero.
