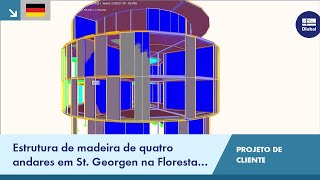

Estrutura de madeira de quatro andares em St. Georgen na Floresta Negra, Alemanha

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

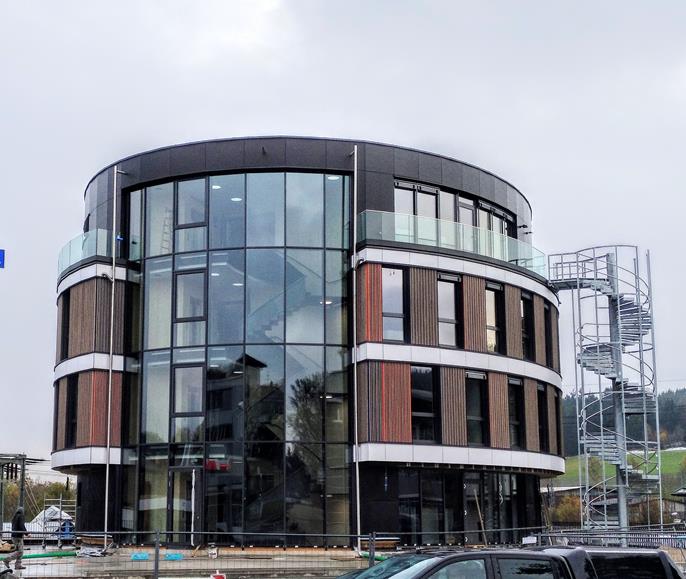

O grupo EGT construiu uma nova instalação em St. Georgen que está a ditar as novas tendências em termos de eficiência energética e sustentabilidade. O novo edifício oval de quatro andares é quase todo em madeira e foi construído em apenas quatro semanas.

Cliente EGT Energie GmbH, Triberg, Alemanha
www.egt.de
Arquiteto Ketterer Architekten, Königsfeld-Neuhausen, Alemanha
www.architekturbuero-ketterer.de
Planeamento estrutural Isenmann Ingenieur GmbH, Haslach/VS-Villingen, Alemanha
www.isenmann-ingenieure.de
Estrutura de madeira Holzbau Bendler, Nordrach, Alemanha
www.holzbau-bendler.de

Modelo

Mesmo para o reforço do edifício, não foi utilizado um núcleo de betão. O reforço ocorre exclusivamente através das paredes de madeira laminada cruzada.

O cálculo estrutural e dinâmico do edifício de madeira foi realizado pela Isenmann Ingenieur GmbH de Haslach no RFEM.

Construção e análise sísmica

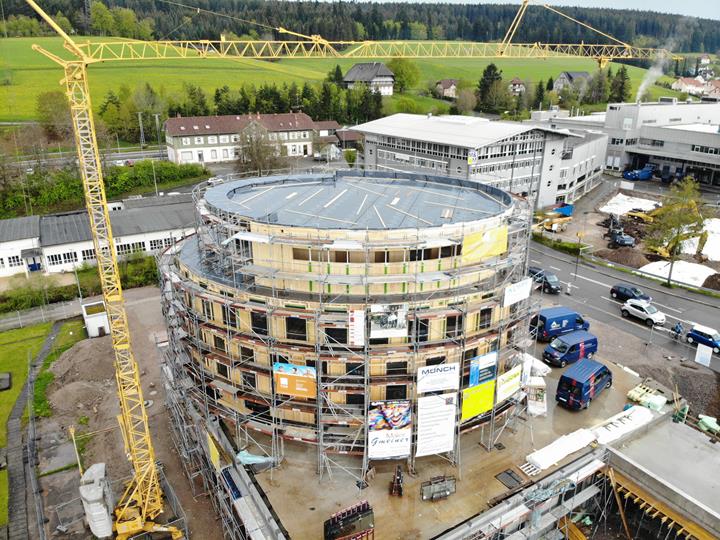

A estrutura de madeira de quatro andares assenta sobre um rés do chão em betão armado. Por seu lado, este está assente sobre um total de 45 estacas com um comprimento máximo de 18 m.

As dimensões em planta do rés do chão correspondem a 31 m x 28 m e as dos pisos acima do solo a 25 m x 21 m. A altura máxima da estrutura de madeira é de 14,10 m.

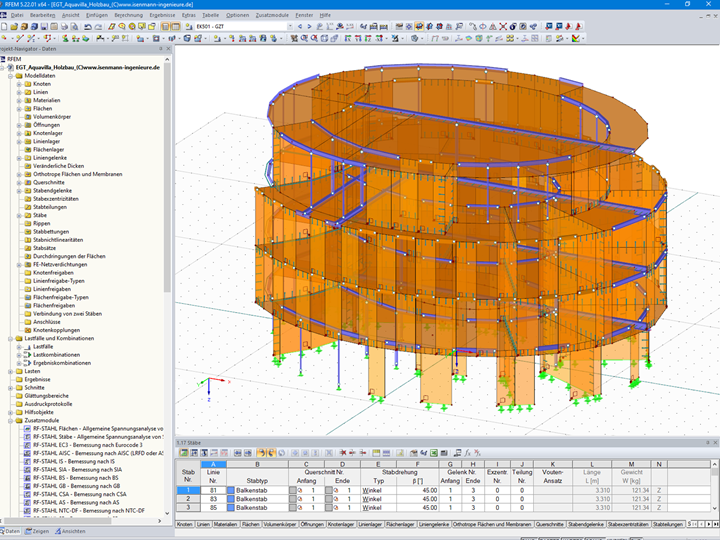

O edifício está localizado na zona sísmica 1. Os cálculos aproximados demonstraram que o caso de carga sísmico é determinante para o reforço. Por isso, foi realizada uma análise modal no modelo em 3D no RFEM. No modelo de cálculo, as rigidezes dos elementos estruturais individuais foram representadas da forma mais realista possível.

Na análise sísmica, a construção em madeira revelou um comportamento mais favorável comparativamente a estruturas de betão armado equiparáveis. Por um lado, o valor de dimensionamento da aceleração é mais baixo e, por outro lado, a menor massa tem um efeito favorável nas forças sísmicas a serem consideradas.

Para a ancoragem das forças de tração, as placas soldadas foram encastradas na área das extremidades das paredes de madeira laminada cruzada de reforço do rés do chão. A ligação entre as paredes e a união das placas soldadas é realizada através de âncoras de aço.

Palavras-chave

Estrutura de madeira Sismo Betão armado
