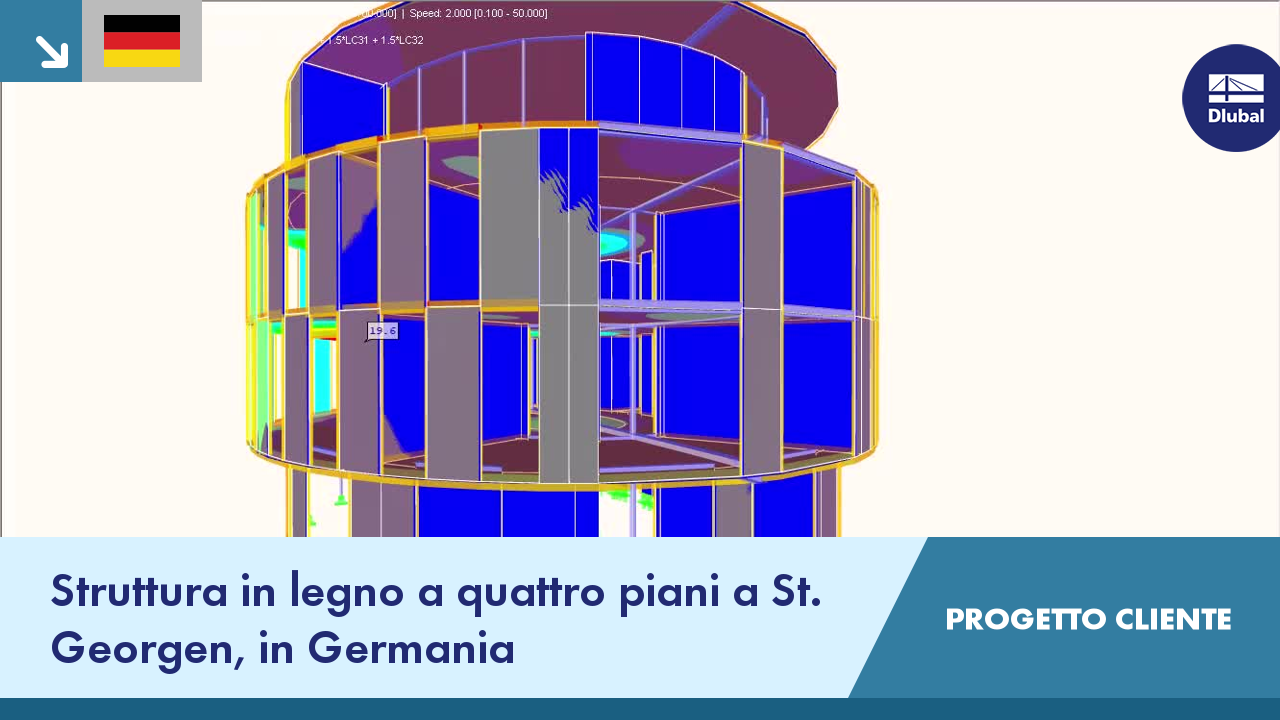

Struttura in legno a quattro piani a St. Georgen, in Germania

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

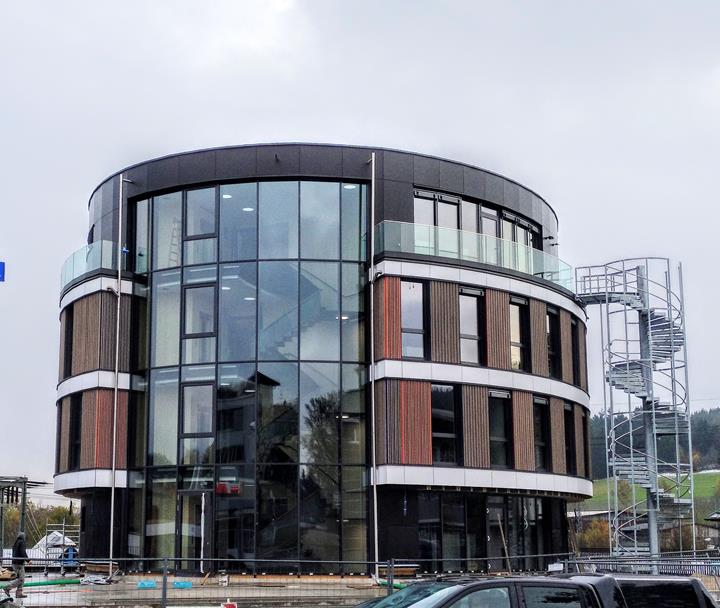

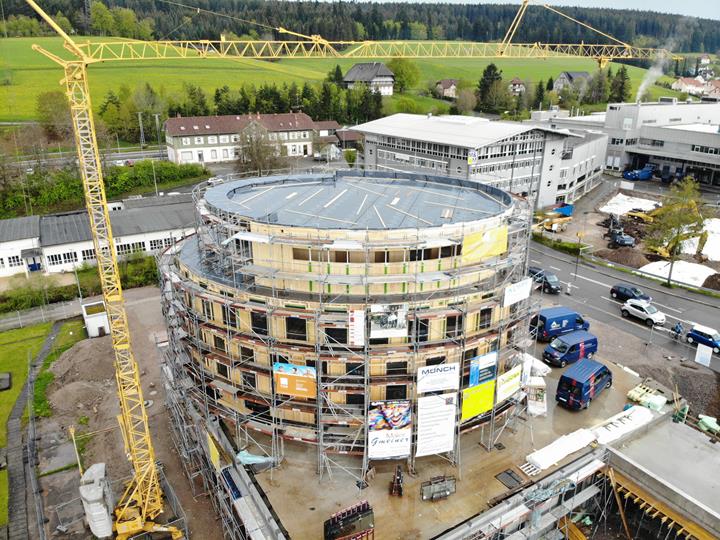

La nuova sede del gruppo EGT a St. Georgen è stata progettata per creare una progetto futuristico tenendo conto sia dell'efficienza energetica che della sostenibilità. Il nuovo edificio ovale a quattro piani è costituito principalmente da legno ed è stato costruito in sole quattro settimane.

Committente EGT Energy GmbH, Triberg, Germania
www.egt.de.
Architetto Ketterer Architects, Konigsfeld-Neuhausen, Germania
www.architekturbuero-ketterer.de
Progettazione strutturale Isenmann Ingenieur GmbH, Haslach/VS-Villingen, Germania
www.isenmann-ingenieure.de
Strutture in legno Holzbau Bendler, Nordrach
www.holzbau-bendler.de

Modello

Per la stabilità della struttura non è stato nemmeno necessario utilizzare il nucleo di calcestruzzo. La rigidezza della struttura deriva esclusivamente dalle solide pareti in legno a strati incrociati.

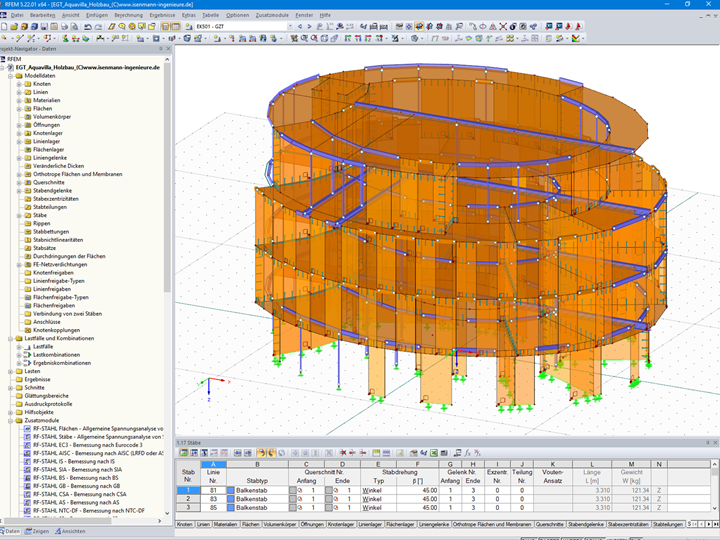

Isenmann Ingenieur GmbH con sede a Haslach ha eseguito l'analisi strutturale statica e dinamica della costruzione in legno in RFEM.

Struttura e analisi sismica

La struttura in legno a quattro piani è costruita su un solaio in cemento armato sotterraneo. La fondazione poggia su un totale di 45 pali trivellati con una lunghezza massima di 18 m.

L'area del piano interrato è di ca. 31 m x 82 m mentre i piani fuori terra sono 25 m x 21 m. L'altezza massima della struttura in legno è di 14,10 m.

L'edificio si trova nella zona sismica 1. Calcoli preliminari hanno confermato le forze sismiche regolate per la verifica a sollecitazioni laterali. Pertanto, è stata eseguita un'analisi modale sul modello 3D in RFEM. Nel modello di calcolo, le rigidezze dei singoli componenti sono state impostate su un valore il più realistico possibile.

Per l'analisi sismica, la costruzione in legno si comporta in modo più favorevole rispetto alle strutture in cemento armato. Il valore di progetto dell'accelerazione è inferiore mentre la massa ridotta ha un effetto benefico sulle forze sismiche calcolate.

Per contrastare le forze di trazione, sono state aggiunte delle piastre saldate al piano terra nella zona delle estremità delle pareti di legno a strati incrociati. Le pareti sono state saldate ad ancoraggi in acciaio adiacenti.

Parole chiave

Strutture di legno Azioni sismiche Calcestruzzo armato
