Čtyřpodlažní dřevěná konstrukce v St. Georgenu, Německo

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

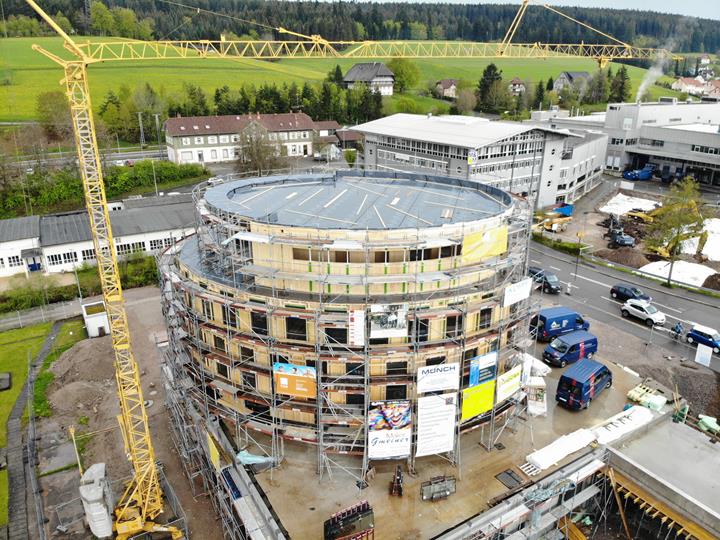

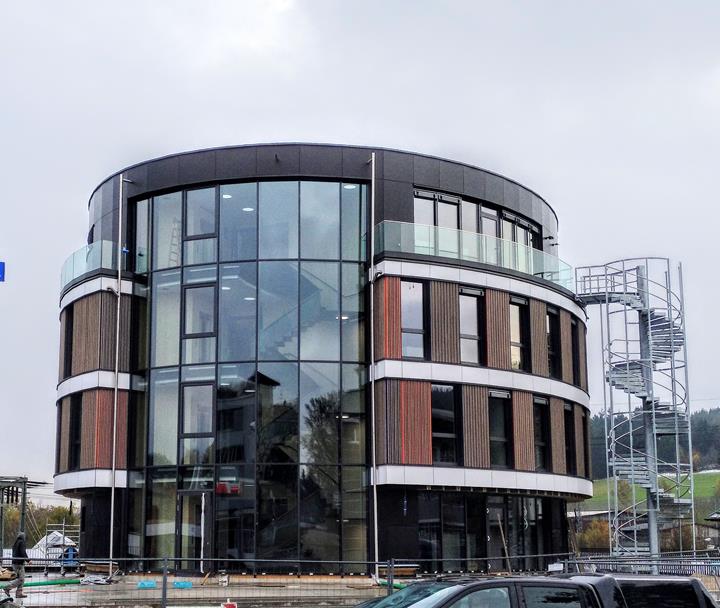

Skupina EGT zřídila v německém St. Georgenu nové sídlo, které je z hlediska energetické účinnosti a udržitelnosti velmi perspektivní. Oválná čtyřpodlažní novostavba byla postavena převážně ze dřeva během pouhých čtyř týdnů.

Investor EGT Energy GmbH, Triberg, Německo
www.egt.de
Architektonický návrh Ketterer Architekten, Königsfeld-Neuhausen, Německo
www.architekturbuero-ketterer.de
Statický výpočet Isenmann Ingenieur GmbH, Haslach/VS-Villingen, Německo
www.isenmann-ingenieure.de
Dřevěná konstrukce Holzbau Bendler, Nordrach, Německo
www.holzbau-bendler.de

Model

Ani pro vyztužení budovy nebylo použito betonové jádro. Konstrukce je vyztužena výhradně masivními stěnami z křížem lepeného dřeva.

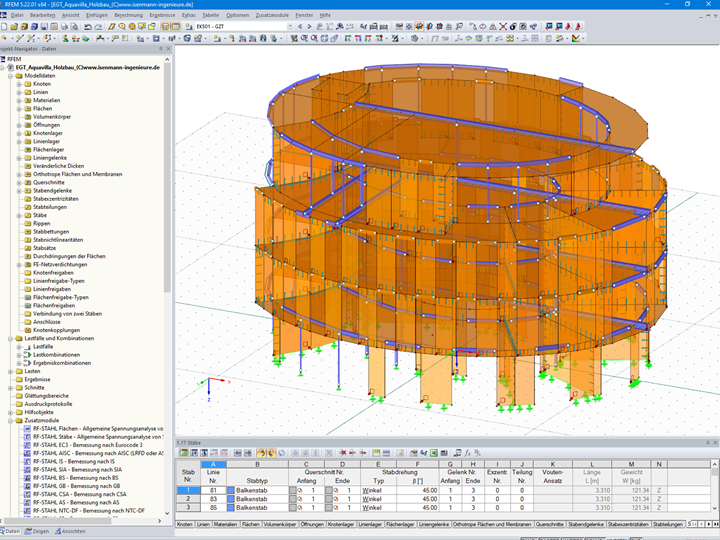

Statickou a dynamickou analýzu dřevěné konstrukce provedla společnost Isenmann Ingenieur GmbH z Haslachu v programu RFEM.

Konstrukce a seizmická analýza

Čtyřpodlažní dřevěná konstrukce stojí na podkladní železobetonové desce. Deska je založena celkem na 45 vrtaných pilotách o maximální délce 18 m.

Půdorys podzemního podlaží má rozměry cca 31 m x 28 m, zatímco půdorys u nadzemních podlaží činí cca 25 m x 21 m. Dřevěná konstrukce dosahuje maximální výšky 14,10 m.

Budova se nachází v seizmické oblasti 1. Předběžné výpočty potvrdily, že pro vyztužení je rozhodující zatížení seizmickými účinky. Proto byla v programu RFEM provedena modální analýza na 3D modelu. Tuhost jednotlivých konstrukčních prvků byla ve výpočtovém modelu zohledněna co možná nejrealističtěji.

Při seizmické analýze se dřevěná konstrukce chová příznivěji než srovnatelné železobetonové stavby. Zaprvé je návrhové zrychlení menší a zadruhé má menší množství hmoty příznivý vliv na uvažované seizmické síly.

Pro kotvení tahových sil byly v oblasti konců výztužných křížem lepených dřevěných stěn v přízemí umístěny svařované desky a zabetonovány. Spoj stěn mezi sebou i jejich připojení na svařované desky zajišťují ocelové kotvy.

Klíčová slova

Dřevěné konstrukce Zemětřesení Železobeton
