德国黑森林圣乔治市的四层木结构建筑

EGT 集团在圣乔治市建造了一座新的办公楼，其设计考虑了能源效率和可持续性两个方面。该楼为四层椭圆形建筑，主体建筑为木结构，建造时间仅用了四个星期。

780x

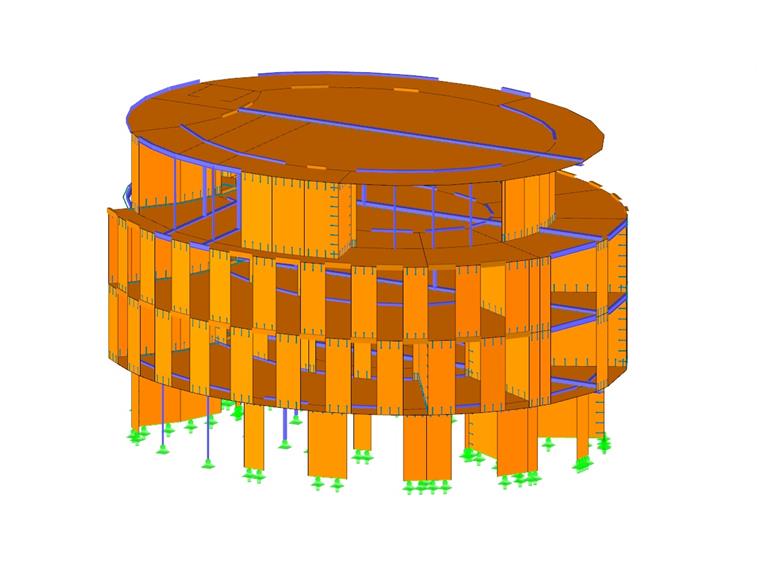

木结构四层建筑

该项目甚至没有使用混凝土核心筒来提高结构的稳定性。结构的刚度完全由正交胶合木墙体来实现。

Isenmann Ingenieur GmbH 位于 Haslach，该工程公司使用了 RFEM 对该木结构建筑进行了静力和动力分析。

结构和地震分析

这座建筑地上为四层木结构，地下为钢筋混凝土结构，总共使用了 45 个钻孔灌注桩，桩的最大长度为 18 m。

地下建筑面积约为 31 m x 28 m，地上楼层面积约为 25 m x 21 m，木结构部分的最大高度为 14.10 m。

因为该建筑位于地震分区 1 中，初步计算显示地震荷载为主导侧向设计荷载，所以在 RFEM 中对该建筑的 3D 模型进行了振型分析。同时尽可能地将各构件的刚度按实际值进行设置。

对于地震分析，木结构建筑的抗震性能优于钢筋混凝土结构。一方面是加速度的设计值较小，另一方面是较小的质量对要考虑的地震力是有利影响。

为了加固拉力防止结构倾覆，在一层正交胶合木墙体底部添加了焊接板。墙体相互之间的连接，以及墙体与焊接板之间的连接是通过钢锚来实现的。

投资商	EGT Energie GmbH, Triberg www.egt.de
建筑设计	Ketterer Architekten, Königsfeld-Neuhausen www.architekturbuero-ketterer.de
结构设计	Isenmann Ingenieur GmbH, Haslach/VS-Villingen www.isenmann-ingenieure.de
木结构	Holzbau Bendler, Nordrach www.holzbau-bendler.de

项目说明

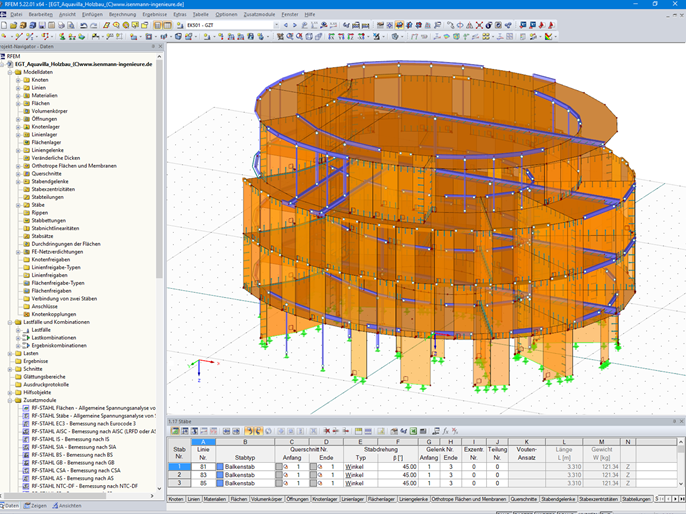

3D-Modell des viergeschossigen Holzbaus in RFEM (© Isenmann Ingenieur GmbH)

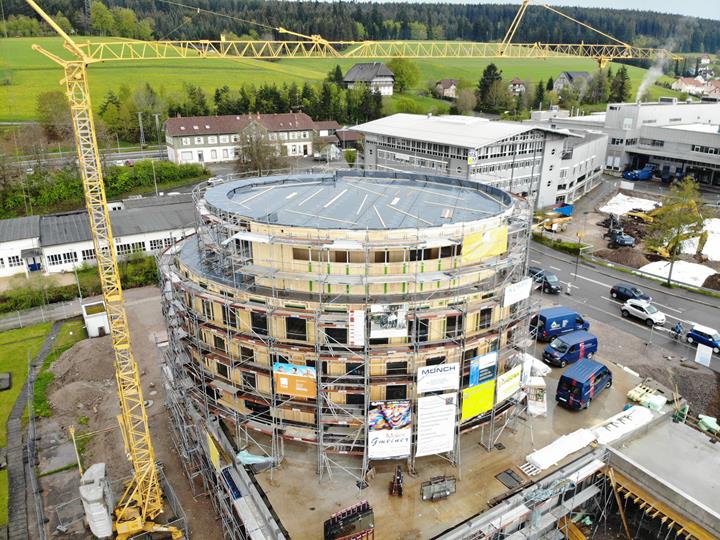

St.的四层木结构施工中的乔治乔治城（©Ketterer Architekten）

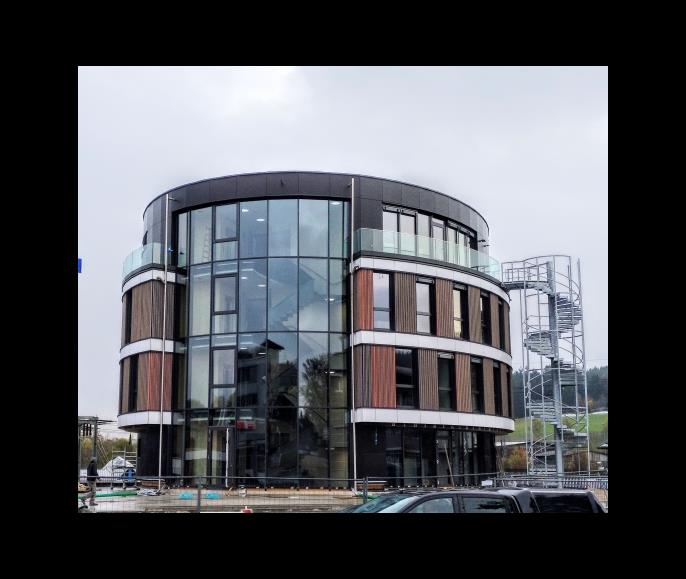

Neuer Standort der EGT Unternehmensgruppe (© Ketterer Architekten)

模型数据

节点数目： 617

线的数目 1027

杆件数目： 236

面的数目： 214

荷载工况数目 7

荷载组合数目 3

结果组合数目 3

总重量 303,637 t

翘曲区域尺寸 23.406 x 20.100 x 13.793 m

软件版本 5.22.01
