Bâtiment en bois de quatre étages à St. Georgen im Schwarzwald, Allemagne

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

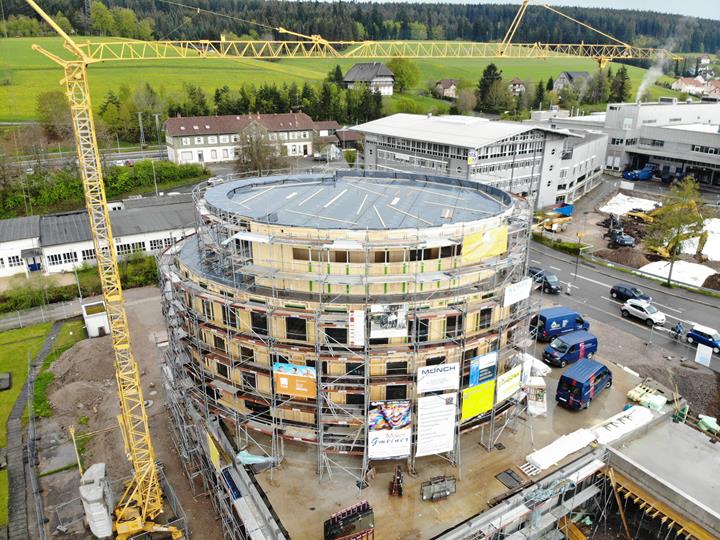

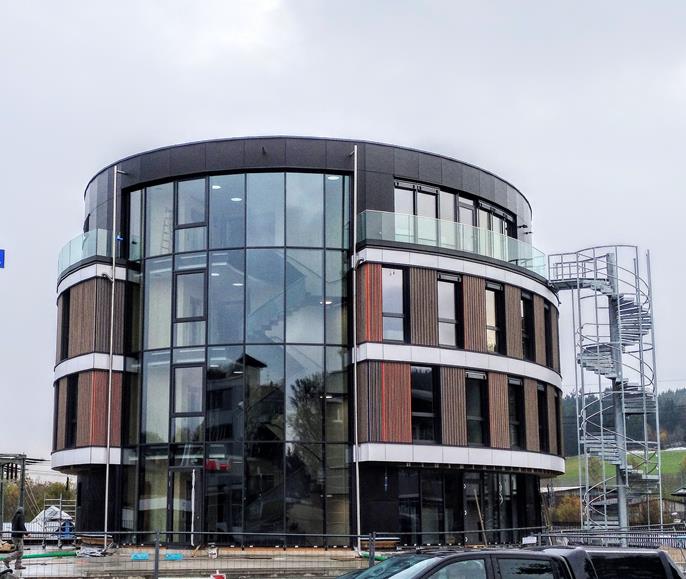

Le groupe EGT a ouvert de nouveaux bureaux à St. Georgen im Schwarzwald (Allemagne), conçus en mettant l'accent sur l'efficacité énergétique et la durabilité. Ce bâtiment ovale en bois de quatre étages été construit en quatre semaines seulement.

Maître d'ouvrage EGT Energie GmbH, Triberg
www.egt.de
Architecture Ketterer Architekten, Königsfeld-Neuhausen
www.architekturbuero-ketterer.de
Calcul de structure Isenmann Ingenieur GmbH, Haslach/VS-Villingen
www.isenmann-ingenieure.de
Structure bois Holzbau Bendler, Nordrach
www.holzbau-bendler.de

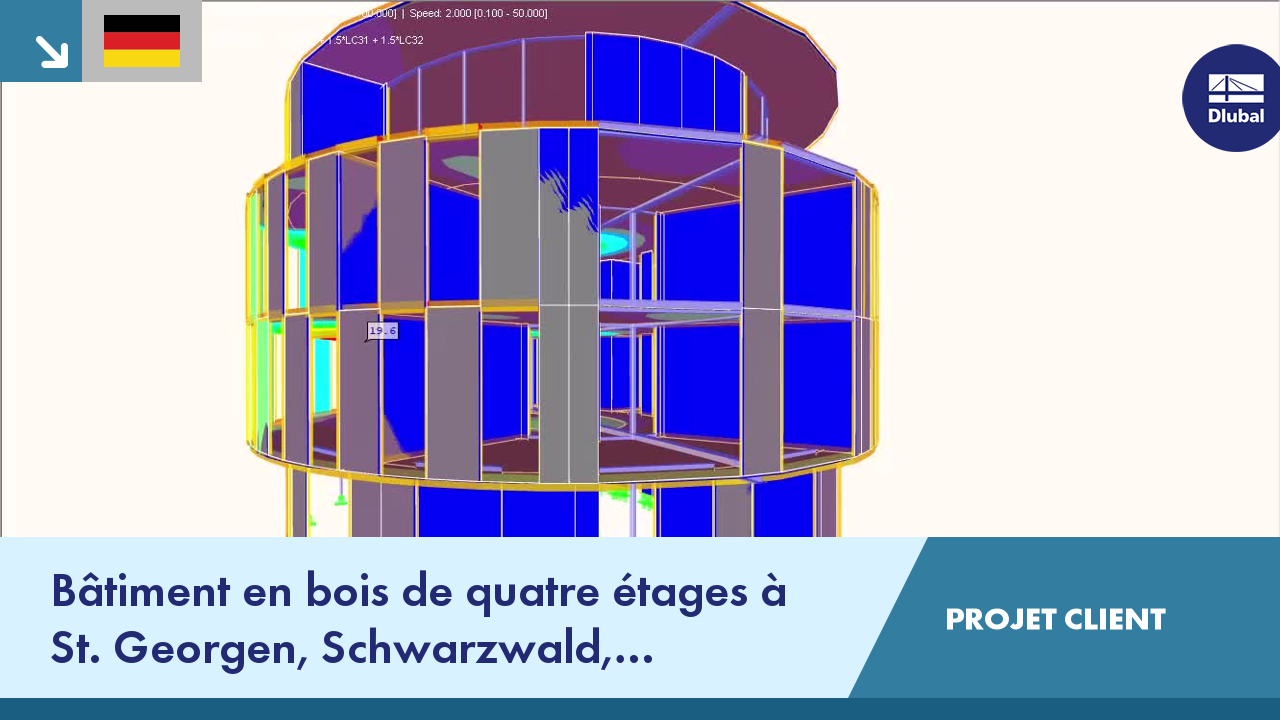

Modèle

Il n'a même pas été nécessaire d'utiliser un noyau de béton pour le contreventement de la structure, intégralement assuré par des panneaux CLT massifs.

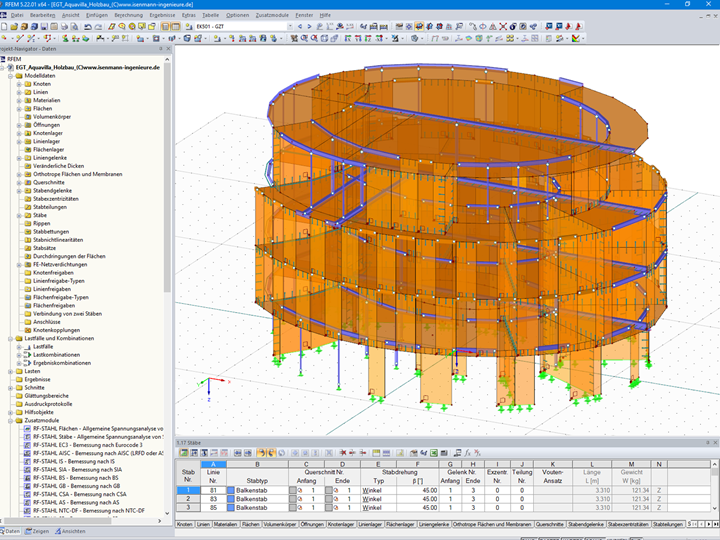

La société Isenmann Ingenieur GmbH, basée à Haslach, a calculé la structure de ce bâtiment à l'aide de RFEM.

Construction et analyse sismique

Cette structure bois de quatre étages repose sur un sous-sol en béton armé supporté par 45 pieux forés d'une longueur maximale de 18 m.

Les dimensions du plan au sol du sous-sol sont de 31 m x 28 m et celles des autres niveaux de 25 m x 21 m. Le bâtiment culmine à 14,10 m de hauteur.

Ces bureaux étant situés en zone sismique 1, des calculs préliminaires avaient montré que le cas de charge de sismicité allait être déterminant pour le contreventement. Une analyse modale a donc été effectuée sur le modèle 3D dans RFEM. Les rigidités de chaque composant ont représentées de la manière la plus réaliste possible sur le modèle.

Les analyses sismiques ont montré que cette construction bois se comporte de manière plus favorable que des structures en béton armé comparables. La valeur de calcul de l'accélération est en effet inférieure et la masse réduite exerce un effet avantageux sur les forces sismiques à considérer.

Des plaques à souder ont été coulées aux extrémités des panneaux CLT du rez-de-chaussée afin de jouer le rôle d'ancrages vis-à-vis des forces de traction. Les parois ont été assemblées et soudées entre elles à l'aide d'ancrages en acier.

Mots-clés

Structures en bois Séisme Béton armé
