Czteropiętrowy budynek z drewna w St. Georgen, Niemcy
Projekt klienta
![[DE] CP 001162 | Czteropiętrowy budynek z drewna w St. Georgen, Niemcy](http://img.youtube.com/vi/tg91XwdORMs/mqdefault.jpg)

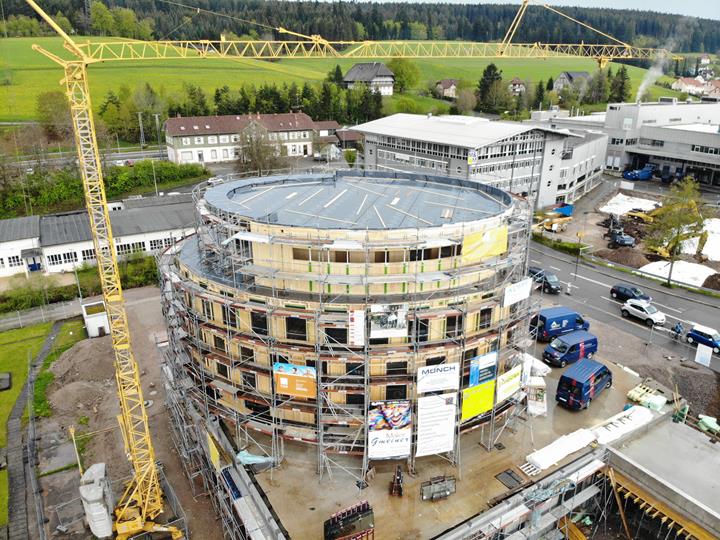

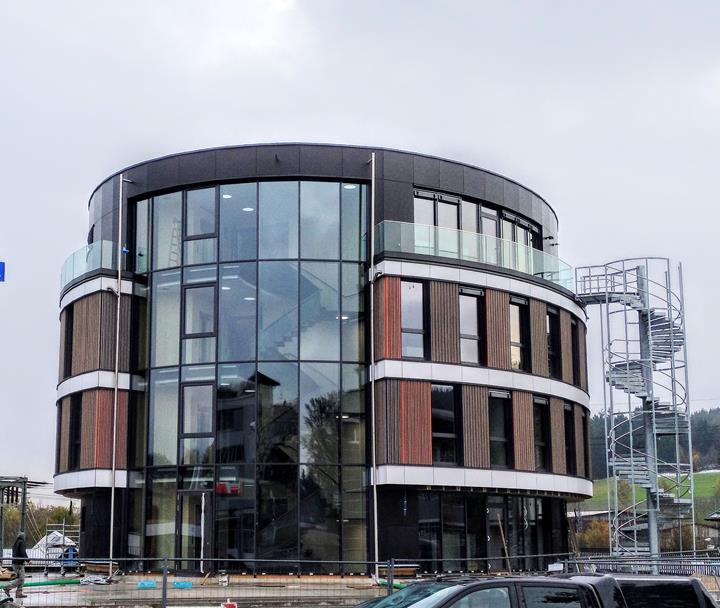

Nowa siedziba EGT Group w St. Georgen została zbudowana z uwzględnieniem energooszczędności i racjonalnego wykorzystania energii. Nowy, czteropiętrowy, owalny budynek składa się głównie z drewna i został zbudowany w zaledwie cztery tygodnie.
| Inwestor |
EGT Energy GmbH, Triberg, Niemcy www.egt.de. |
| Architekt |
Ketterer Architects, Konigsfeld-Neuhausen, Niemcy www.architekturbuero-ketterer.de |
| Analiza statyczno-wytrzymałościowa |
Isenmann Ingenieur GmbH, Haslach/VS-Villingen, Niemcy www.isenmann-ingenieure.de |
| Konstrukcje drewniane |
Holzbau Bendler, Nordrach www.holzbau-bendler.de |
Model

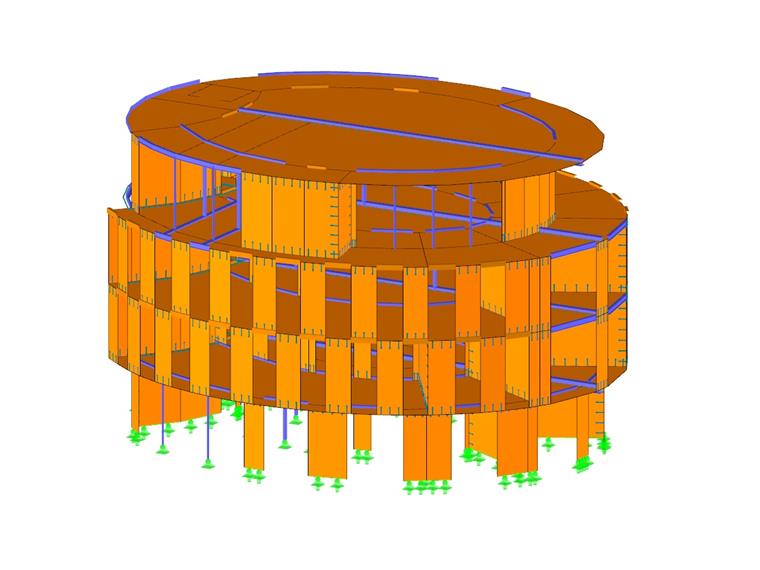

Sztywność przestrzenną konstrukcji uzyskano wyłącznie dzięki zastosowaniu paneli z drewna klejonego krzyżowo. Zwykle wykorzystywany w tym celu rdzeń betonowy nie był nawet konieczny w przypadku tego projektu.

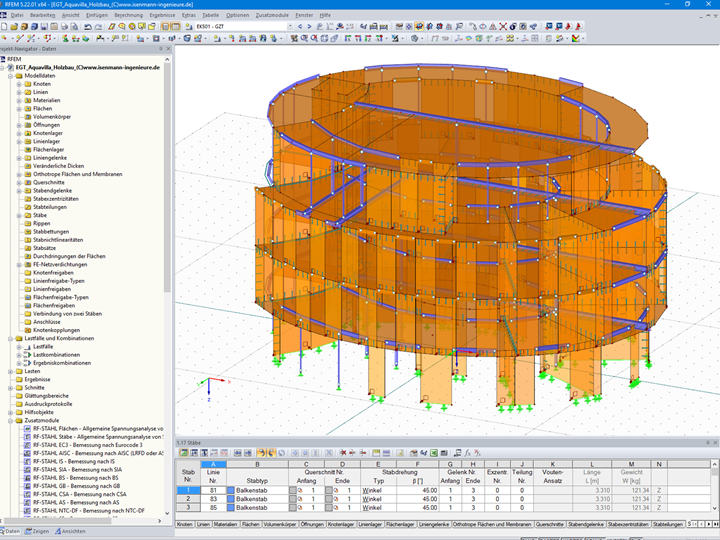

Firma Isenmann Ingenieur GmbH z siedzibą w Haslach przeprowadziła statyczną i dynamiczną analizę konstrukcji drewnianej w RFEM.
Analiza statyczno-wytrzymałościowa i sejsmiczna
Czteropiętrowa konstrukcja drewniana została oparta na żelbetowej płycie posadzkowej części podziemnej. Fundament opiera się na 45 palach wierconych o maksymalnej długości 18 m.
Wymiary powierzchni podziemnej wynoszą ok. 31m x 28 m, a kondygnacji nad ziemią – 25 m x 21 m. Maksymalna wysokość drewnianej konstrukcji wynosi 14,10 m.
Budynek znajduje się w pierwszej strefie sejsmicznej. Wstępne obliczenia wykazały, że przypadek obciążenia sejsmicznego będzie decydujący z punktu widzenia sił poziomych. Dlatego w programie RFEM przeprowadzono analizę modalną na modelu 3D. W modelu obliczeniowym, sztywności poszczególnych elementów zostały przyjęte tak, aby jak najbardziej odwzorować realne wartości.
W przypadku analizy trzęsienia ziemi konstrukcja drewniana zachowuje się korzystniej niż konstrukcja żelbetowa. Wartość obliczeniowa przyspieszenia jest niższa, podczas gdy zmniejszona masa ma korzystny wpływ na obliczeniowe siły sejsmiczne.
Aby przeciwdziałać siłom rozciągającym, do krańcowych ścian na parterze z drewna klejonego krzyżowo dodano płyty stalowe. Ściany te są wzajemnie spawane przy użyciu stalowych kotew.
