Расчет системы механического перемещения, Сен-Мартен-де-ла-Порт, Франция

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Эта статья была переведена Google Translator

Посмотреть исходный текст

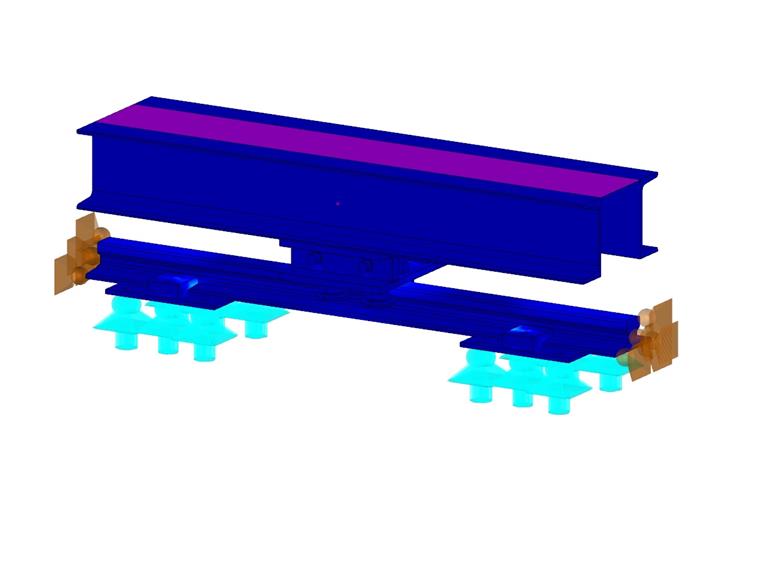

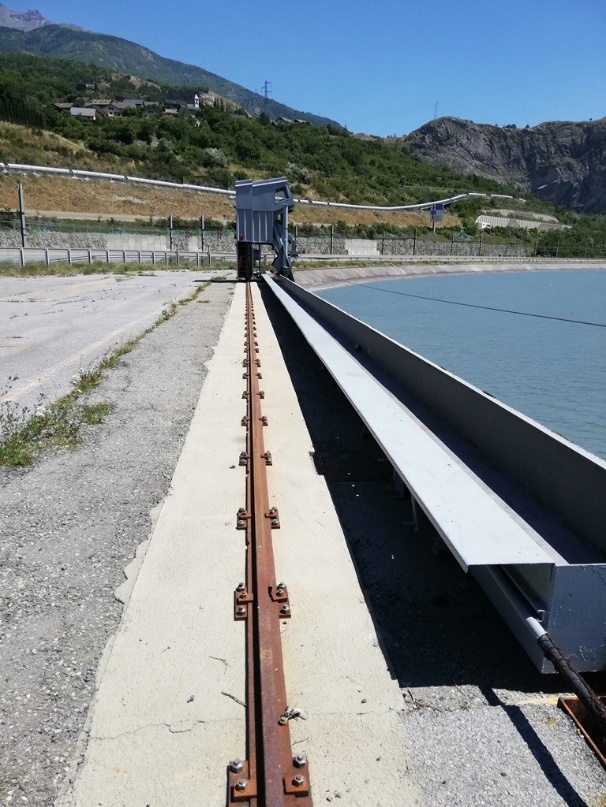

Главной целью данного проекта был расчет на сопротивление растягивающему напряжению у системы двойного механического перемещения на рельсах, которая является частью гидроэлектростанции.

Расчет конструкций АГИСЕ, Оранж, Франция
www.agicea-bureau-etudes.fr
Заказчик Groupe MOSCATELLI, Сорг, Франция
www.groupe-moscatelli.com

Модель

Технические данные и расчет

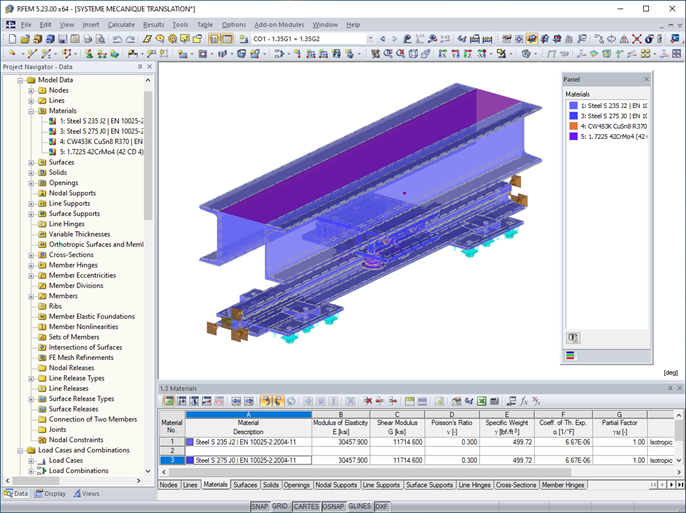

Система механического перемещения была смоделирована с помощью разных тел из различных материалов (сталь S235, сталь S275, бронза и сталь 42CD4). Рельсовая конструкция фиксируются с помощью зажимных соединений, закрепленных на фундаментных плитах. Перемещение элемента в направлении x и y осуществляется с помощью четырех роликов, прикрепленных на нижней части системы. Вся каркасная конструкция затем состоит из двойных UPN профилей.

Вследствие отсутствия конкретного определения растягивающей силы, рассчитывалась вся модель итерационным методом с учетом коэффициента надежности по норме Еврокод до тех пор, пока не достиглось предельного состояния устойчивости или упругости материала.

Потому было решено рассчитать каждый компонент в качестве твердотельной модели (3D МКЭ), и таким образом проверить каждую точку сетки и узнать, повлияют ли контактные напряжения и внутренние деформации на поведение соответствующей детали. Кроме того, также сетка была значительно улучшена.

Оценка результатов

После расчета было сразу проверено, если полученная деформация соответствует реальности.

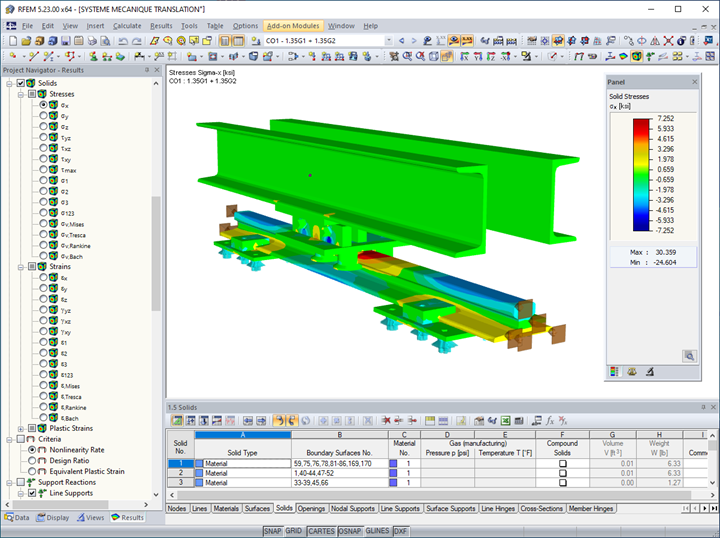

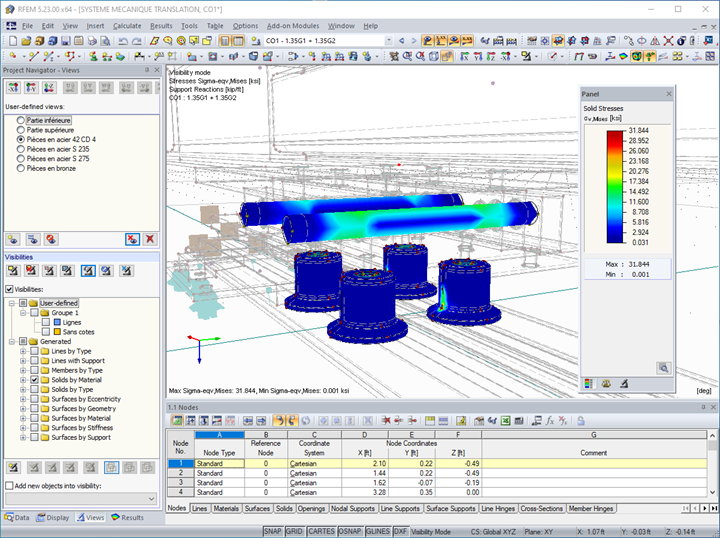

Затем были отдельно у каждой группы компонентов из однородных материалов рассмотрены максимальные напряжения по фон Мизесу. На рисунке 03 показано хомутное соединение конструкции и ролики с графическим отображением напряжений по фон Мизесу.

Чтобы получить значение максимальной допустимой растягивающей силы в системе, выполнялись в конструкции итерационные расчеты до тех пор, пока не достиглось предельного состояния устойчивости или упругости материала. Величина этой максимально допустимой нагрузки была определена как 1,41 тонны.

В самом конце был опубликован пакет расчетов данного проекта, в котором можно легко просмотреть все результаты, входные данные и расчетные проверки.
