法国机械位移系统

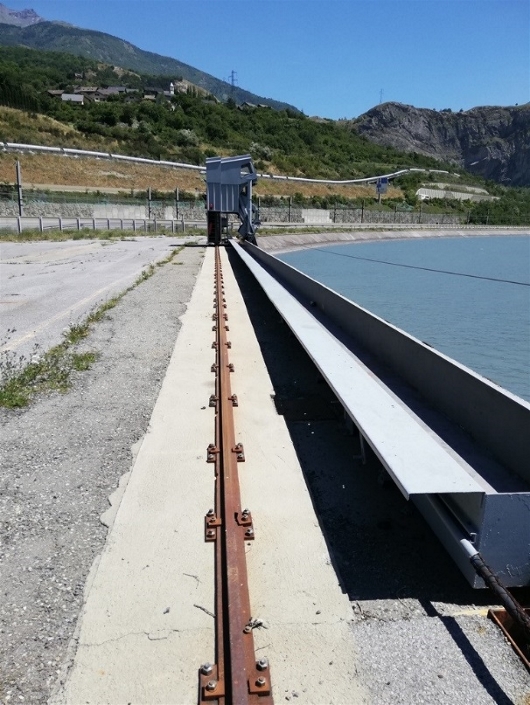

该项目的目的是检查某水电站轨道双机械位移系统的抗拉承载力。

技术细节和计算

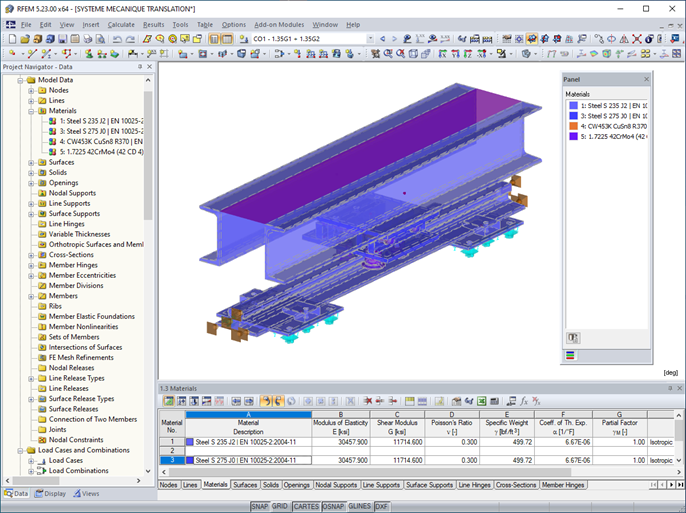

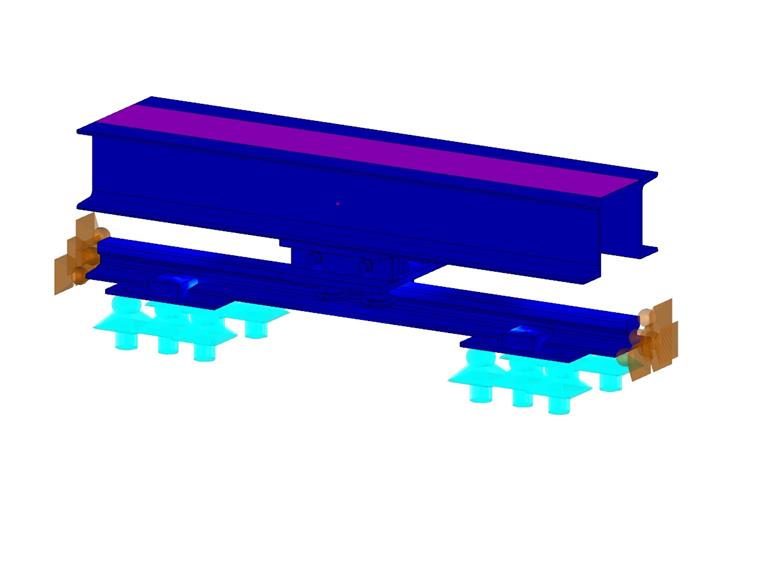

模型由不同材料构成的不同实体组成(钢 S235 和 S275、铜、钢 42CD4)。 轨道通过扣件固定在基础板上。 整个系统可以通过固定在滑动组件上的四个滚轮来移动,并且可以限制 x 和 y 方向上的位移。 整个上部结构为双 UPN 槽钢截面。

因为没有定义拉力,所以模型采用迭代法计算,直到每种材料达到稳定和弹性极限为止,计算中考虑了欧洲规范中的安全系数。

对该机械位移系统的每一个组件都使用实体单元进行建模和计算,并且检查接触应力与内部变形对相关组件性能的影响。 此外,还进行了网格局部细化。

结果评估

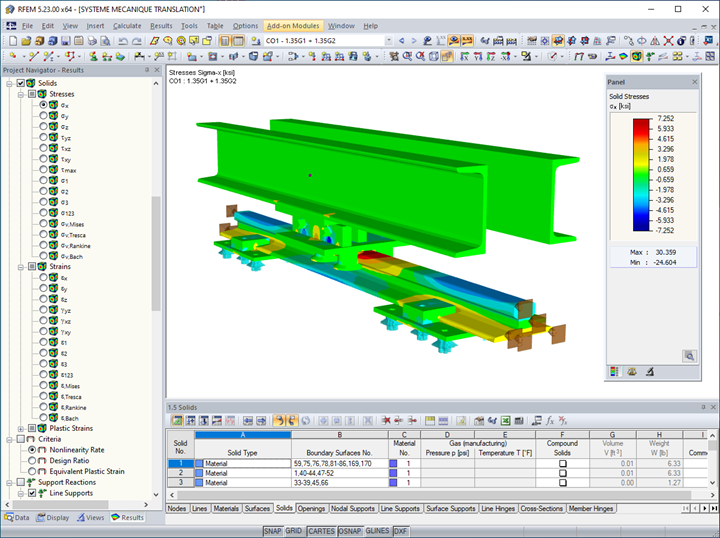

计算完成后检查变形是否与实际情况相符。

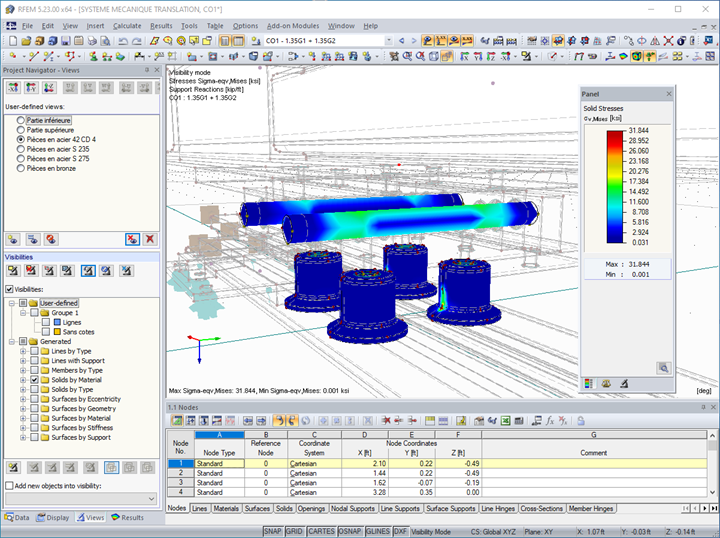

然后可以选择相同材料的组件来查看最大 von Mises 应力。 图 03 显示连接轴和滚轮的 von Mises 应力。

因为力是未知的,所以进行迭代计算直到材料达到稳定或弹性极限,从而得出系统中的最大容许拉力。
该最大容许荷载为 1.41 吨。

此外还发布了项目计算包,可以对所有结果、输入数据和设计计算过程进行检查。

结构设计 AGICEA, 奥兰治, 法国
www.agicea-bureau-etudes.fr
投资者 Groupe MOSCATELLI, Sorgues, France
www.groupe-moscatelli.com
