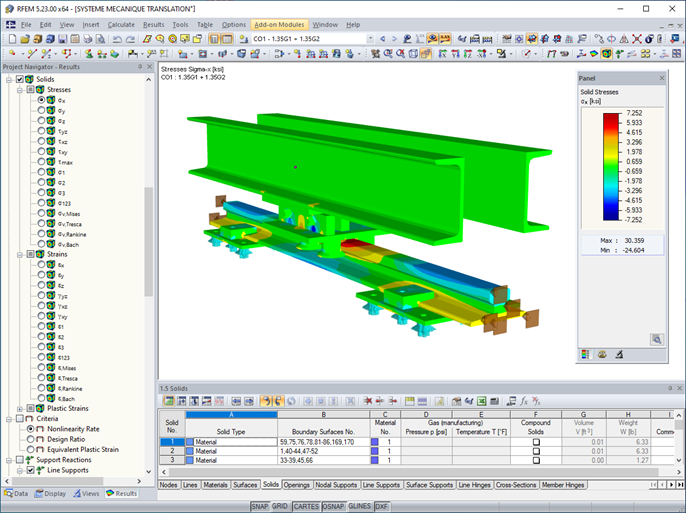

Modelo de carril com tensões Sigma-X (© AGICEA)
-
01

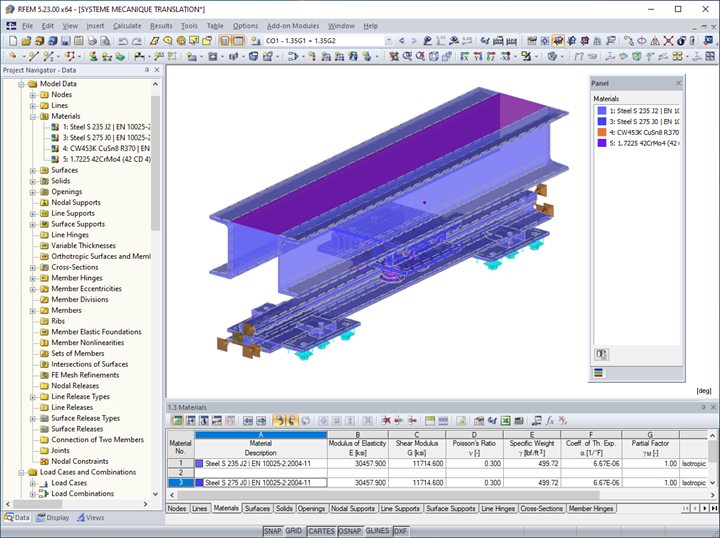

Carril com componentes (© AGICEA)
-
01
Os eixos e rolos, as tensões de contacto dos rolos sobre o carril e uma ligação de aperto (© AGICEA)
-
01
Sistema de carris com tensões Sigma-X (© AGICEA)
-
01

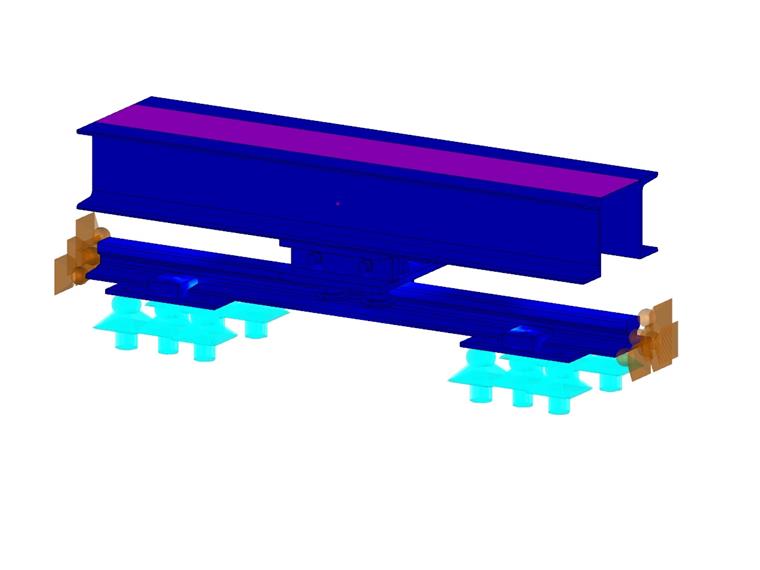

Dimensionamento de um sistema de deslocamento mecânico, Saint-Martin-de-la-Porte, França
-
01

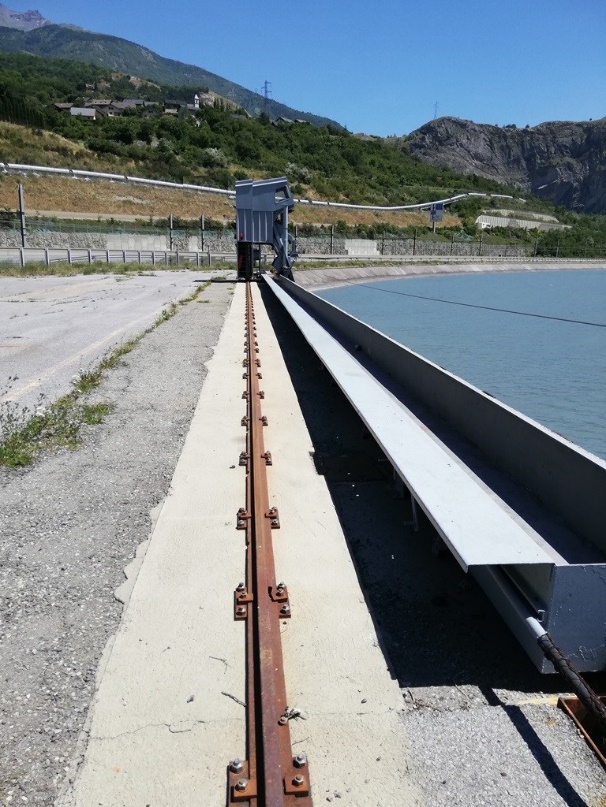

Imagem do sistema de deslocamento mecânico (© AGICEA)
-
02
Carril com componentes (© AGICEA)
-
02
Modelo de carril com tensões Sigma-X (© AGICEA)
-
02
Os eixos e rolos, as tensões de contacto dos rolos sobre o carril e uma ligação de aperto (© AGICEA)
-
02
Sistema de carris com tensões Sigma-X (© AGICEA)
-
02
Dimensionamento de um sistema de deslocamento mecânico, Saint-Martin-de-la-Porte, França
-
02
Imagem do sistema de deslocamento mecânico (© AGICEA)
-
03
Os eixos e rolos, as tensões de contacto dos rolos sobre o carril e uma ligação de aperto (© AGICEA)
-
03
Modelo de carril com tensões Sigma-X (© AGICEA)
-
03
Carril com componentes (© AGICEA)
-
03
Sistema de carris com tensões Sigma-X (© AGICEA)
-
03
Dimensionamento de um sistema de deslocamento mecânico, Saint-Martin-de-la-Porte, França
-
03
Imagem do sistema de deslocamento mecânico (© AGICEA)
-
04
Imagem do sistema de deslocamento mecânico (© AGICEA)
-
04
Modelo de carril com tensões Sigma-X (© AGICEA)
-
04
Carril com componentes (© AGICEA)
-
04
Os eixos e rolos, as tensões de contacto dos rolos sobre o carril e uma ligação de aperto (© AGICEA)
-
04
Sistema de carris com tensões Sigma-X (© AGICEA)
-
04
Dimensionamento de um sistema de deslocamento mecânico, Saint-Martin-de-la-Porte, França
O objetivo deste projeto para uma central hidroelétrica foi o de analisar a resistência de um sistema de deslocamento mecânico duplo sobre carris quando sujeito a tração.
| Análise estrutural |
AGICEA, Orange, França www.agicea-bureau-etudes.fr |
| Cliente |
Groupe MOSCATELLI, Sorgues, França www.groupe-moscatelli.com |
Modelo
Detalhes técnicos e cálculo
O modelo inclui vários sólidos com diferentes materiais (aço S235, S275, bronze, aço 42CD4). O carril é fixado no solo através de ligações de aperto presas nas placas de fundação. O sistema pode ser movido graças aos quatro rolos fixados num componente deslizante que assegura as deslocações nas direções x e y. Toda a estrutura do pórtico é representada por secções UPN duplas.
Uma vez que a força de tração não foi definida especificamente, o modelo foi calculado com um método iterativo tendo em consideração um fator de segurança do Eurocódigo até o limite de estabilidade e de elasticidade de cada material serem alcançados.
Optou-se por calcular cada componente como um modelo sólido (MEF em 3D) para verificar em cada ponto do material se as tensões de contacto e as deformações internas não afetavam o comportamento do componente em causa. Além disso, a malha foi projetada para ser relativamente fina.
Avaliação de resultados
Após o cálculo, a deformação foi verificada para garantir resultados realistas.

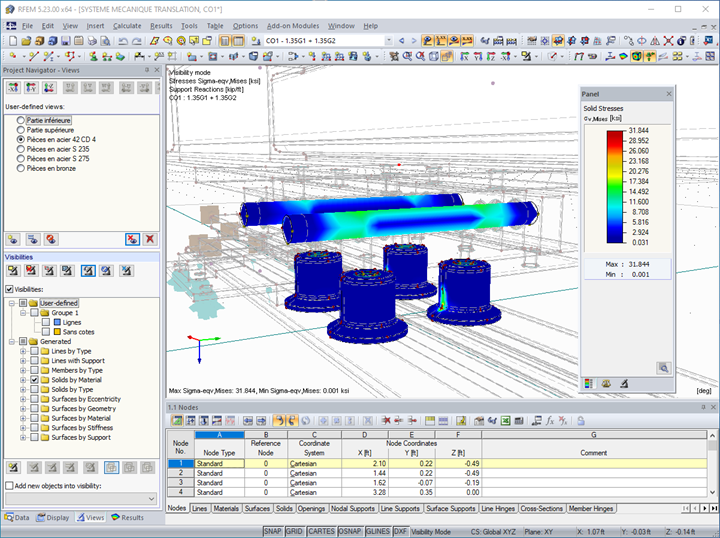

Em seguida, os componentes de elementos de materiais semelhantes foram isolados para verificar as tensões máximas de acordo com o critério de von Mises. A Figura 03 mostra as tensões de uma ligação de aperto, os eixos e os rolos, assim como as deformações dos rolos sobre os carris.
Visto que a força era desconhecida, os cálculos iterativos foram efetuados até que o limite de estabilidade ou de elasticidade dos materiais fosse alcançado para deduzir a força de tração máxima permitida no sistema. A carga máxima admissível neste sistema foi de 1,16 toneladas.
Além disso, foi publicada uma nota de cálculo do projeto onde todos os resultados, dados de entrada e verificações realizadas podem ser consultados.
