Комплекс зданий «Intelligent Quarters» в Гамбурге, Германия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

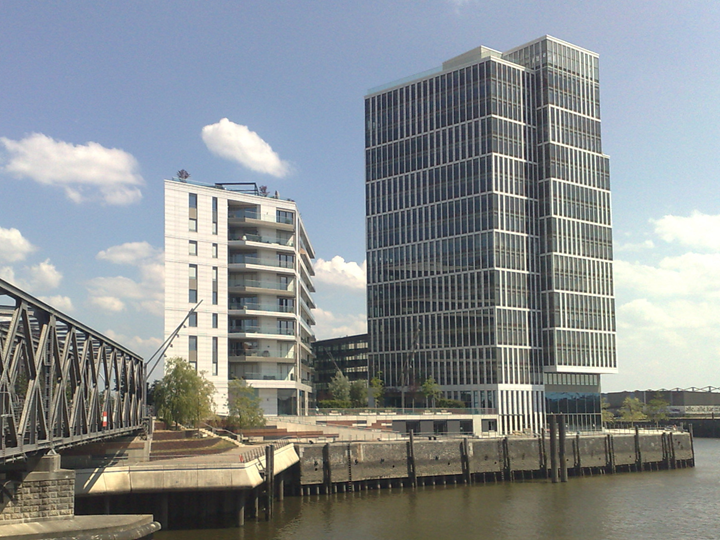

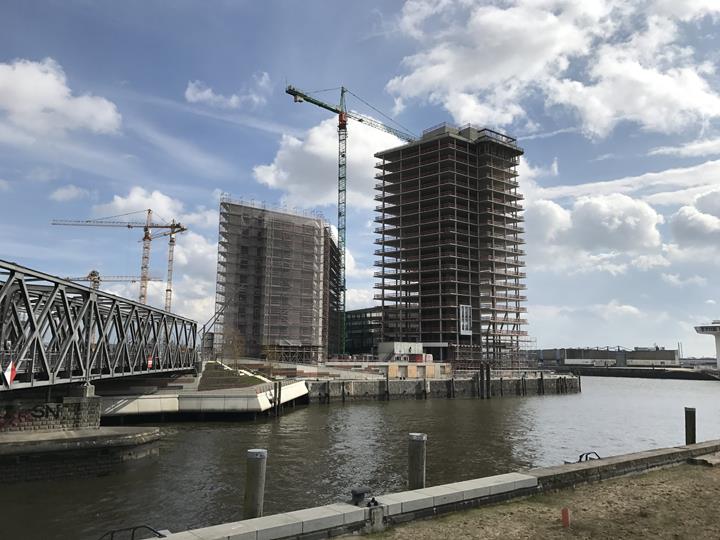

В немецком городе Гамбург был в центре района HafenCity построен новый комплекс зданий, который состоит из 18-этажного высотного здания с офисными помещениями, меньшего 7-этажного офисного здания, 9-этажного жилого здания и двухэтажного подземного гаража.

Заказчик ECE Projektmanagement GmbH & Co. KG
www.ece.com
Strabag Real Estate GmbH
www.strabag-real-estate.com
Архитектор Störmer, Murphy and Partners GbR
www.stoermer-partner.de
Генеральный подрядчик BAM Deutschland AG
www.bam-deutschland.de
Расчет конструкций grbv Ingenieure im Bauwesen GmbH & Co. KG
grbv.de

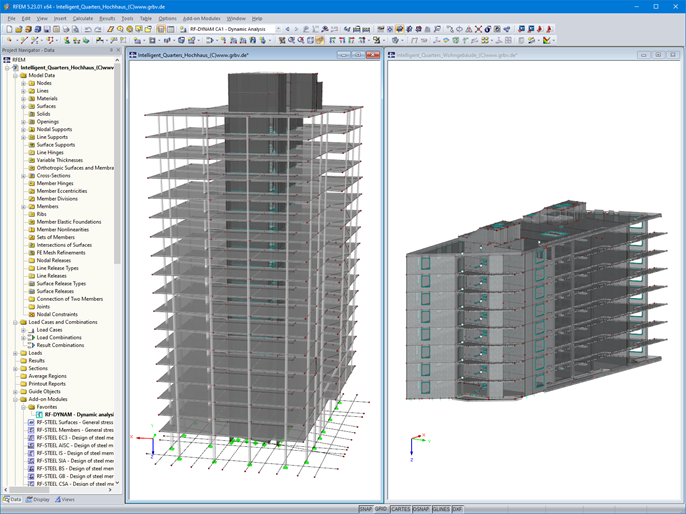

Данные модели 18-этажного высотного здания с офисными помещениями

Модель

Весь комплекс располагается на открытой местности около реки и занимает собой общую площадь около 9 100 м². Кроме того, при расчете конструкций было необходимо учесть также влияние многоэтажных зданий и выполнить расчет вибраций, так как весь комплекс располагается прямо на линии метро U4.

За расчет конструкций, а также за проектирование объекта и расчет земляных работ отвечала фирма grbv Ingenieure, заказчик компании Dlubal. Для расчета конструкций отдельных зданий использовали инженеры из компании grbv программу RFEM.

Конструкция

Самое высокое здание комплекса - 18-этажное здание с офисными помещениями имеет железобетонную несущую конструкцию. Все нагрузки на землю передаются посредством колонн и двух внутренних стержней, которые используются также для стабилизации целого здания. Железобетонные перекрытия затем представляют собой плоские плавающие плиты с точечным опирание и без опорных балок. Целое здание было в программе RFEM рассчитано как 3D модель конечных элементов и затем подтверждено сравнительными расчетами.

Жилой дом был наоборот спроектирован как секционная конструкция из плоских плит с линейными опорами. Над цокольным этажом затем были размещены большепролетные стенные балки, позволяющие расположить на первом этаже колонны.

Большой особенностью данного здания является в главном его местоположение прямо над линией метро 4. А поскольку речь идет о жилом здании, требовалось для противодействия вибрациям, вызванных движением метро обеспечить динамическое затухание конструкции. Вследствие того был цокольный этаж изолирован от остальных верхних этажей с помощью стальных пружинных амортизаторов. После завершения строительства данного проекта были проведены измерения вибраций, которые полностью соответствовали всем требованиям заказчика.

Расположение проекта

Überseeallee 10
20457 Гамбург
Германия
