Complesso ''Intelligent Quarters'', Amburgo, Germania

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

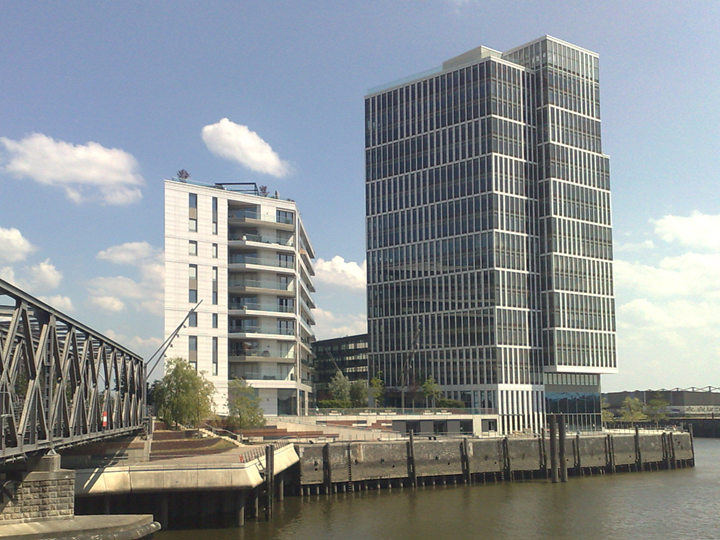

Nel centro di Hamburg, in HafenCity, è stato costruito un nuovo complesso di vari edifici: uno di 18 ed un di sette piani ad uso ufficio, un edificio residenziale di nove piani e un garage sotterraneo a due piani.

Committente ECE Projektmanagement GmbH & Co. KG
www.ece.com
Strabag Real Estate GmbH
www.strabag-real-estate.com
Architettura Störmer, Murphy and Partners GbR
www.stoermer-partner.de
General Contractor BAM Deutschland AG
www.bam-deutschland.de
Analisi strutturale grbv Ingenieure im Bauwesen GmbH & Co. KG
grbv.de

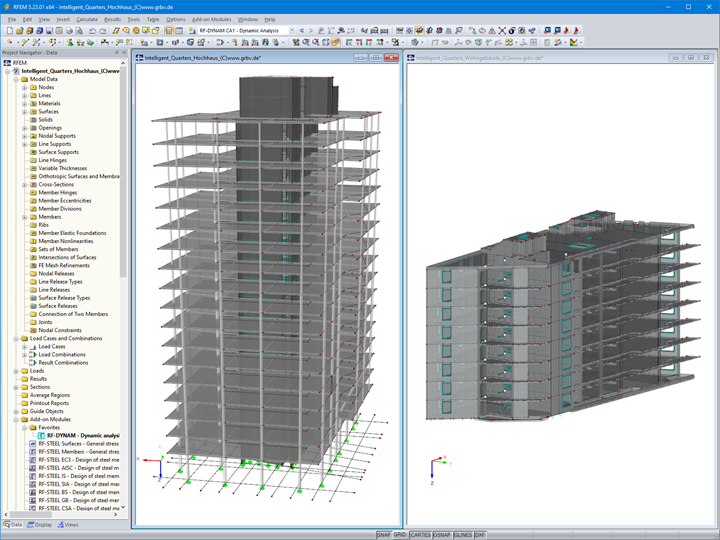

Dati del modello dell'edificio di 18 piani ad uso uffici

Modello

La proprietà ha una superficie totale di 9.100 m² e si trova su un terreno esposto vicino a un fiume. Gli effetti della costruzione a più piani dovevano essere presi in considerazione durante la progettazione degli edifici. Inoltre, siccome il complesso edilizio si trova sopra la linea della metropolitana U4, è stata eseguita anche un'analisi delle vibrazioni aggiuntiva.

Il cliente Dlubal grbv Ingenieure era responsabile della progettazione strutturale dell'edificio, nonché l'oggetto e la pianificazione strutturale dell'area di costruzione. Gli ingegneri di grbv hanno utilizzato RFEM per l'analisi e la progettazione.

Struttura

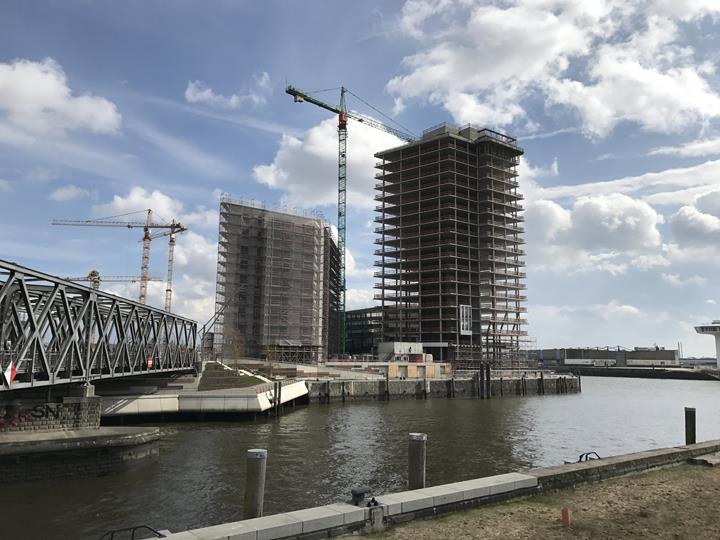

Il grattacielo di 18 piani comprende una struttura portante in cemento armato. I carichi vengono trasferiti al livello del suolo attraverso le colonne e due nuclei interni, che vengono utilizzati anche per la stabilizzazione dell'edificio. I solai in cemento armato sono realizzati con solette piane vincolate su punti senza travi di sostegno. L'edificio è stato progettato come un modello 3D completo di elementi finiti in RFEM e validato con calcoli comparativi.

L'edificio residenziale è progettato come una struttura compartimentata con solette piane supportate linearmente. Sopra il piano terra, le travi a parete a campata lunga sono state progettate per consentire le colonne al piano terra.

La caratteristica unica della progettazione di questo edificio era il posizionamento sopra la linea 4 della metropolitana. Poiché si tratta di un edificio residenziale, era necessario fornire uno smorzamento dinamico per contrastare le vibrazioni della metropolitana. Ciò è stato fatto con disaccoppiamento elastico tra il piano terra e i piani superiori aggiuntivi con elementi ammortizzanti a molla in acciaio. Dopo il completamento di questo progetto, sono state effettuate misurazioni delle vibrazioni che hanno soddisfatto a pieno i requisiti di costruzione del cliente.

Posizione del progetto

Überseeallee 10
20457 Amburgo
Germania

Parole chiave

Germania Struttura di calcestruzzo
