Komplex „Intelligent Quarters“, Hamburk, Německo
Projekt zákazníka
![[EN] CP 001172 | Intelligent Quarters Hamburg](http://img.youtube.com/vi/CPHEN0mkAPg/mqdefault.jpg)

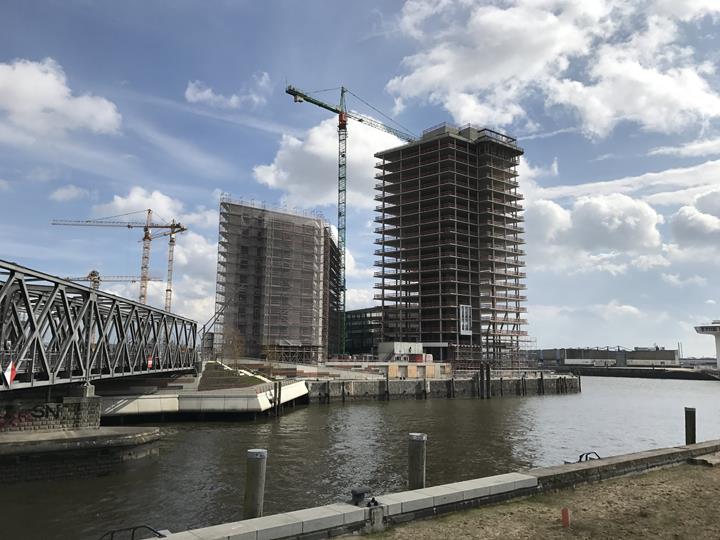

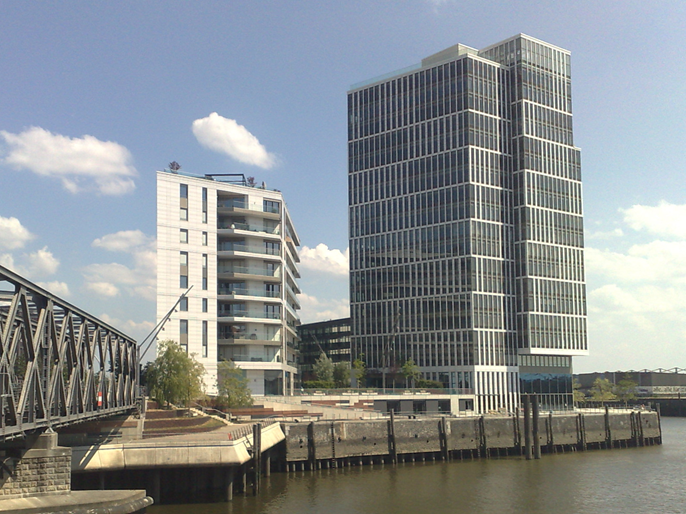

V centru čtvrti HafenCity v Hamburku vyrostl nový stavební komplex, který zahrnuje výškovou 18podlažní kancelářskou budovu, 7podlažní administrativní budovu, 9podlažní obytnou stavbu a dále 2podlažní podzemní garáž.
| Investor |
ECE Projektmanagement GmbH & Co. KG www.ece.com Strabag Real Estate GmbH www.strabag-real-estate.com |
| Architektonický návrh |
Störmer, Murphy and Partners GbR www.stoermer-partner.de |
| Hlavní dodavatel |
BAM Deutschland AG www.bam-deutschland.de |
| Statický výpočet |
grbv Ingenieure im Bauwesen GmbH & Co. KG grbv.de |
Údaje o modelu 18podlažní kancelářské budovy
Model
Pozemek leží ve velmi atraktivní lokalitě u řeky a zaujímá celkovou plochu 9 100 m². Při návrhu budov bylo třeba zohlednit vlivy vícepodlažní konstrukce. Dále bylo třeba zajistit izolaci od okolního kmitání vzhledem k tomu, že stavební komplex leží nad linkou metra U4.
Společnost grbv Ingenieure, která patří k zákazníkům společnosti Dlubal Software, převzala odpovědnost za statické posouzení výškové budovy a za objektový návrh a statické posouzení stavební jámy. Pro statický výpočet budov použili odborníci společnosti grbv program RFEM.
Konstrukce

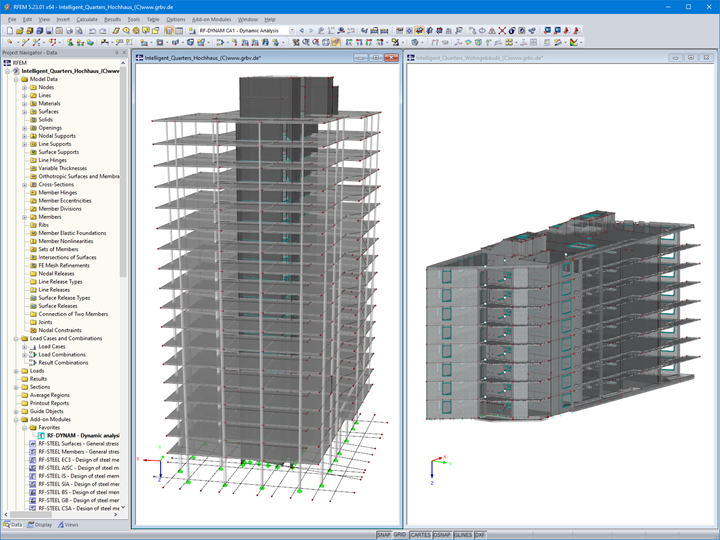

Výšková 18podlažní kancelářská budova byla postavena jako železobetonová skeletová konstrukce. Zatížení se přenáší přes sloupy a dvě vnitřní jádra, která mají navíc budovu stabilizovat. Železobetonové stropy tvoří ploché, bezprůvlakové desky s bodovým podepřením. Budova byla v programu RFEM posouzena jako kompletní 3D model konečných prvků a ověřena rovinnými srovnávacími výpočty.
Obytná budova se skládá z příček a plochých stropních desek s liniovým podepřením. Nad přízemím byly navrženy velkorozponové stěnové nosníky, což umožnilo přízemí řešit sloupy.
Zvláštností této budovy je její téměř kompletní umístění nad linkou metra 4. Protože se jedná o obytný dům, bylo třeba provést opatření k tlumení vibrací vyvolaných provozem metra. Přízemí tak bylo izolováno od vyšších pater ocelovými pružinovými tlumiči. Po dokončení opatření byla provedena měření vibrací, která potvrdila, že požadavky, které investor stanovil, jsou v celé budově splněny.
