"Inteligentna dzielnica" Hamburg
Projekt klienta
![[DE] CP 001172 | Kompleks „Intelligent Quarters”, Hamburg, Niemcy](/-/media/Images/netgenium/thumbnails/3/0/9/1/4/3091449/3091449.png?la=pl&mw=578&mlid=A51A13D937854669A805DA38292B9E41&hash=9D870F136F9AACAA9DF13E6C218410832E6A11E5)
-
01

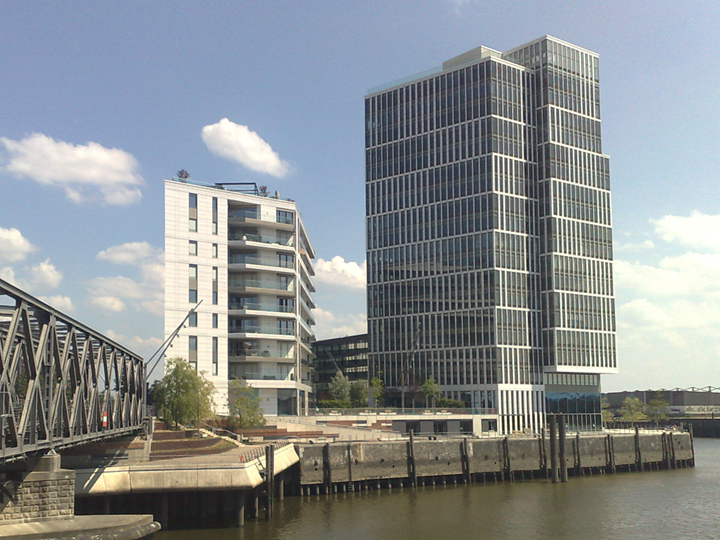

Ukończony kompleks „Intelligent Quarters” w Hamburgu
-
01

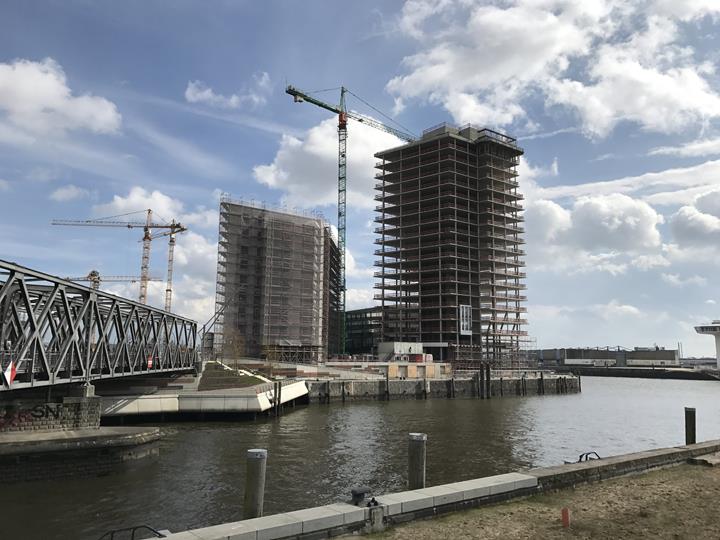

„Inteligentne dzielnice” w Hamburgu w trakcie budowy (© grbv)
-
01
© ECE Projectmanagement
-
01
© grbv
-
01
© grbv
-
01
Kompleks „Intelligent Quarters”, Hamburg, Niemcy
-
01
Oprogramowanie firmy Dlubal do obliczeń i wymiarowania konstrukcji żelbetowych
W centrum HafenCity Hamburg powstał nowy kompleks budynków, obejmujący 18-kondygnacyjny i 7-kondygnacyjny biurowiec, 9-kondygnacyjny budynek mieszkalny oraz 2-kondygnacyjny garaż podziemny.
| Inwestor |
ECE Projektmanagement GmbH & Co.KG. www.ece.com Strabag Real Estate GmbH www.strabag-real-estate.com |
| Architekt |
Stoermer, Murphy and Partners GbR www.stoermer-partner.de |
| Generalny wykonawca |
BAM Deutschland AG www.bam-deutschland.de |
| Obliczenia konstrukcyjne |
grbv Ingenieure im Bauwesen GmbH & Co.KG. grbv.de. |

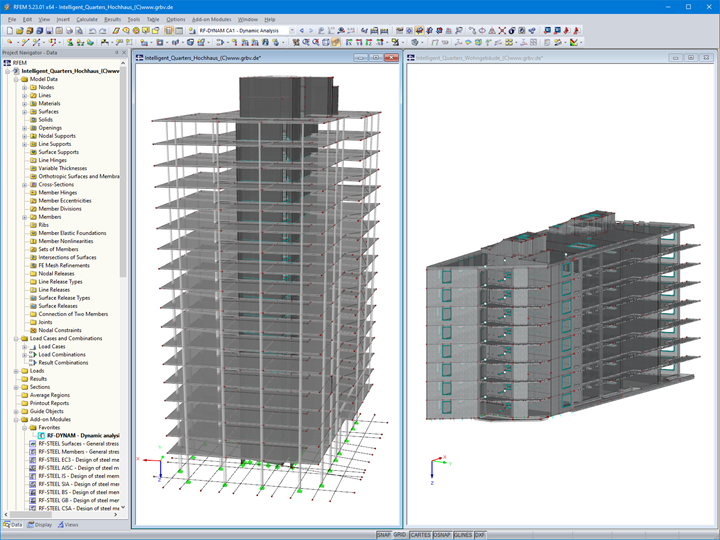

Dane modelu 18-piętrowego budynku biurowego
Model
Nieruchomość ma całkowitą powierzchnię 9 100 m² i znajduje się w widocznym miejscu, w pobliżu rzeki. Podczas projektowania budynków należało uwzględniać wpływy konstrukcji wielokondygnacyjnej. Dodatkowo, przeprowadzono osobną analizę drgań, ponieważ kompleks budynków znajduje się powyżej linii metra U4.
Klient firmy Dlubal, grbv Ingenieure, był odpowiedzialny za planowanie organizacji budowy oraz wykonywania robót ziemnych. Do analizy statyczno-wytrzymałościowej budynków inżynierowie grbv wykorzystali program RFEM.
Budynek
Szkielet 18-kondygnacyjnego budynku biurowego został wykonany z żelbetu. Obciążenie jest przenoszone przez słupy i dwa wewnętrzne rdzenie komunikacyjne, które również służą do stabilizacji budynku. Płyty żelbetowe to płaskie płyty, punktowo podparte, bez belek. Budynek został zaprojektowany w RFEM jako kompletny trójwymiarowy model MES oraz zweryfikowany za pomocą obliczeń porównawczych wykonanych na układach płaskich.
Budynek mieszkalny został zaprojektowany jako tradycyjna konstrukcja kubaturowa, z podpartymi liniowo płytami stropowymi. Nad parterem zaprojektowano belki o dużej rozpiętości, dzięki czemu do podparcia parteru można było zastosować słupy.
Cechą wyróżniającą ten budynek jest lokalizacja – prawie w całości znajduje się nad linią metra 4. Ponieważ w kompleksie znajduje się także budynek mieszkalny, konieczne było zastosowanie tłumienia drgań wywoływanych ruchem metra. Osiągnięto to poprzez oddzielenie posadowienia budynku od pozostałych kondygnacji za pomocą stalowych sprężynowych elementów tłumiących. Po zakończeniu budowy przeprowadzono pomiary drgań, które potwierdziły, że wymagania stawiane przez klienta zostały spełnione w całym budynku.
