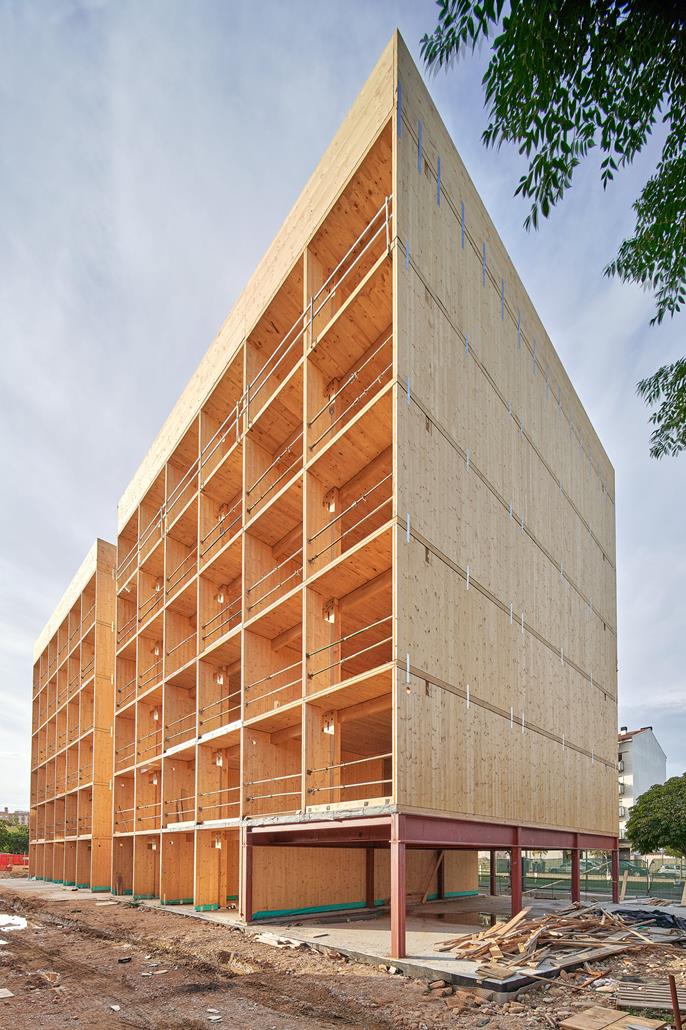

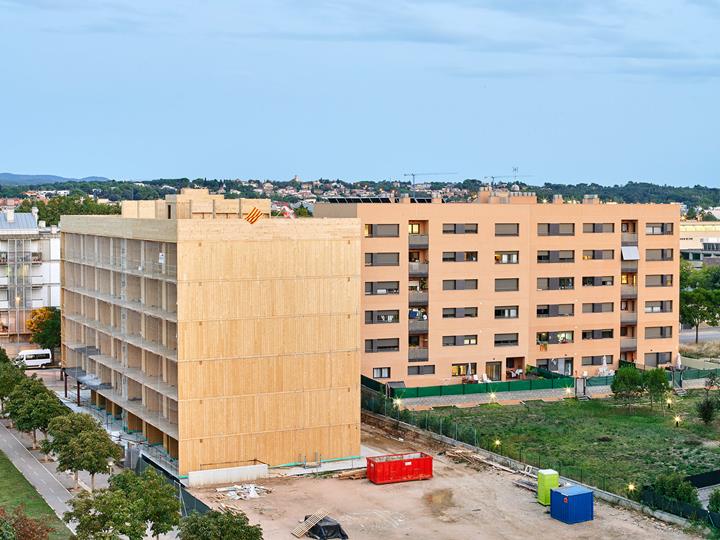

Жилой дом из CLT в городе Жирона, Испания

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Заказ на строительство новой деревянной конструкции для 35 новых квартир из CLT в городе Жирона получила компания EGOIN SA. В качестве материала затем была выбрана кросс-ламинированная древесина (CLT), поскольку она отлично поглощает CO2, а также является довольно устойчивой и предоставляет инженерам большую свободу в процессе проектирования.

Заказчик Procapsa SL
Архитектор Bosch.Capdeferro
www.boschcapdeferro.com/ca
Расчет конструкций

Blazquez Guanter SLP

Estudi M103 SLP

EGOIN
egoin.com
Деревянные конструкции EGOIN
egoin.com

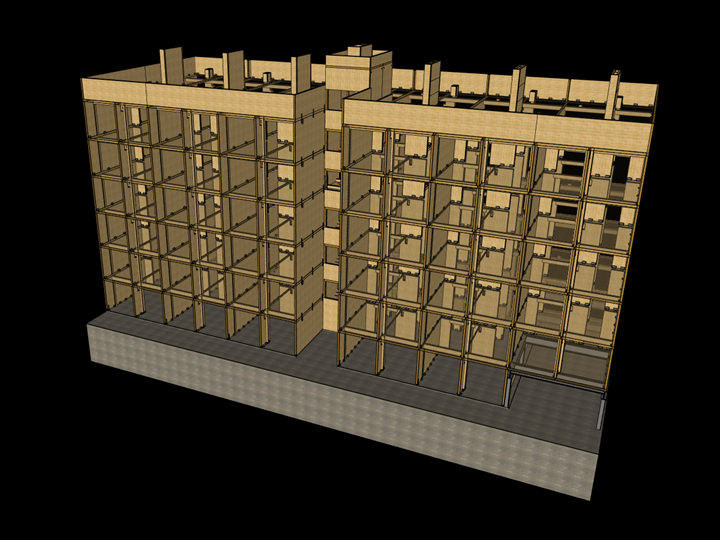

Модель

Это здание располагается в сейсмической зоне, где часто употребляются именно деревянные конструкции, так как благодаря своим подходящим характеристикам (легкость и пластичность) они значительно помогают снизить воздействие горизонтальных нагрузок. Вся конструкция здания представляет собой 6-этажную систему стен из CLT, которая поглощает вертикальные и горизонтальные нагрузки.

Кроме того, полная сборка CLT панелей позволила сократить монтаж основной конструкции до 6 недель. Более того, данная конструкция помогла уменьшить также термомосты и использовать преимущество древесины для контроля влажности, благодаря чему в здании обеспечивается приятный внутренний климат.

Для максимального усовершенствования процесса разработки данного проекта, объединили свои силы сразу два заказчика компании Dlubal - фирма EGOIN и фирма Estudi M103 SLP, которые работали под руководством компании Blazquez Guanter SLP. К тому же, применение двух программ - RFEM и ее дополнительного модуля RF-LAMINATE позволило учесть в расчетной модели всей конструкции ортотропную жесткость и прочность материала. Помимо того, кросс-ламинированная древесина (CLT) обладает способностью поглощать двунаправленные нагрузки, что приводит по сравнению с одноосной конструктивной системой к увеличению жесткости.

В программе RFEM затем можно легко учесть и линейные шарниры, основанные на фактической жесткости соединения плиты, включая ее нелинейное поведение. Более того программа RFEM способна создать также эпюры линейных опор, необходимые для дальнейшей обработки и проведения расчетов соединений в дополнительном модуле RF-LIMITS. Для определения собственных частот и выполнения модального анализа спектра реакций, основанного на результатах местного анализа спектра реакций согласно испанской норме NCSE-02, затем использовался дополнительный модуль RF-DYNAM Pro.

Расположение проекта

Carrer Tomàs Carreras Artau
Жирона
Испания
