Edificio residencial de CLT en Girona, España
Proyecto de cliente
-
01

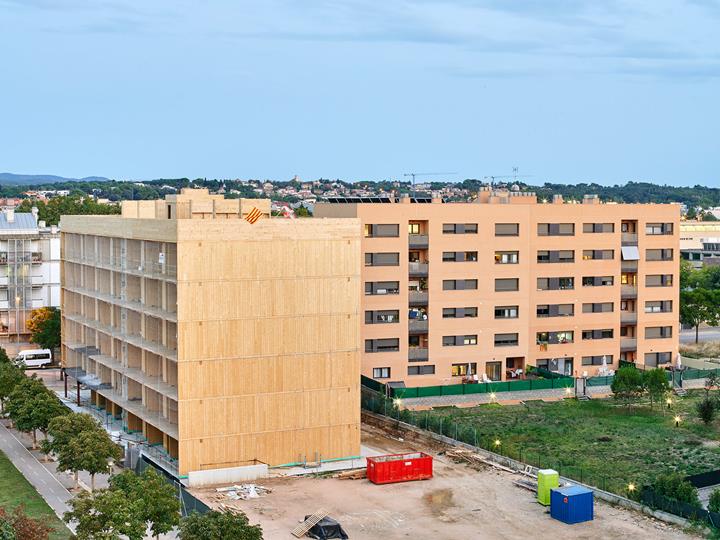

Imagen - El edificio residencial de madera contralaminada en Girona en construcción (© Egoin)
-
01

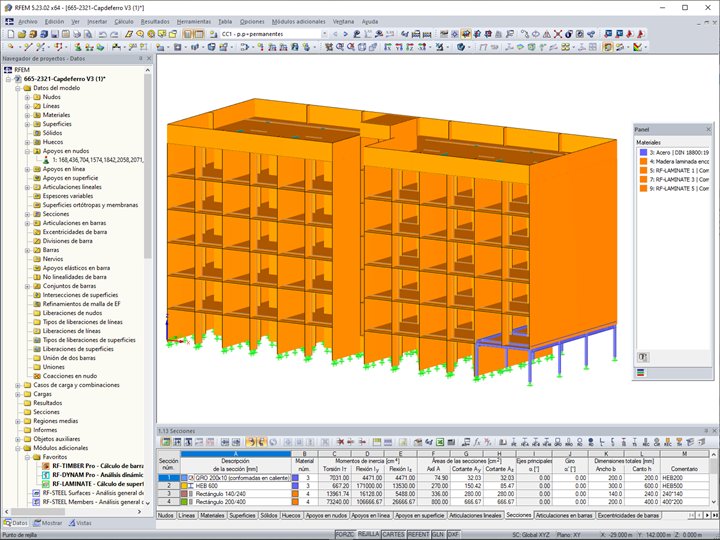

Imagen - Modelo en 3D del edificio residencial en RFEM (© Egoin)
-
01

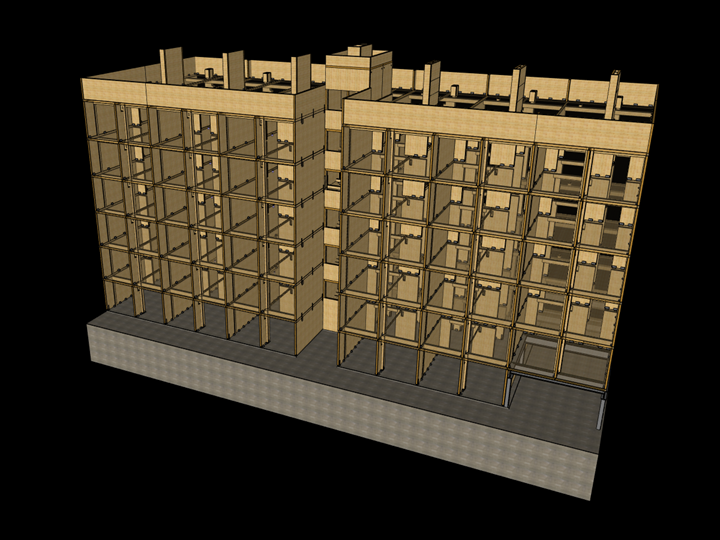

Imagen - Modelo de CAD en 3D (© Egoin)
-
01
Imagen - © Egoin
-
01
Imagen - Edificio residencial de CLT en Girona, España
-
01

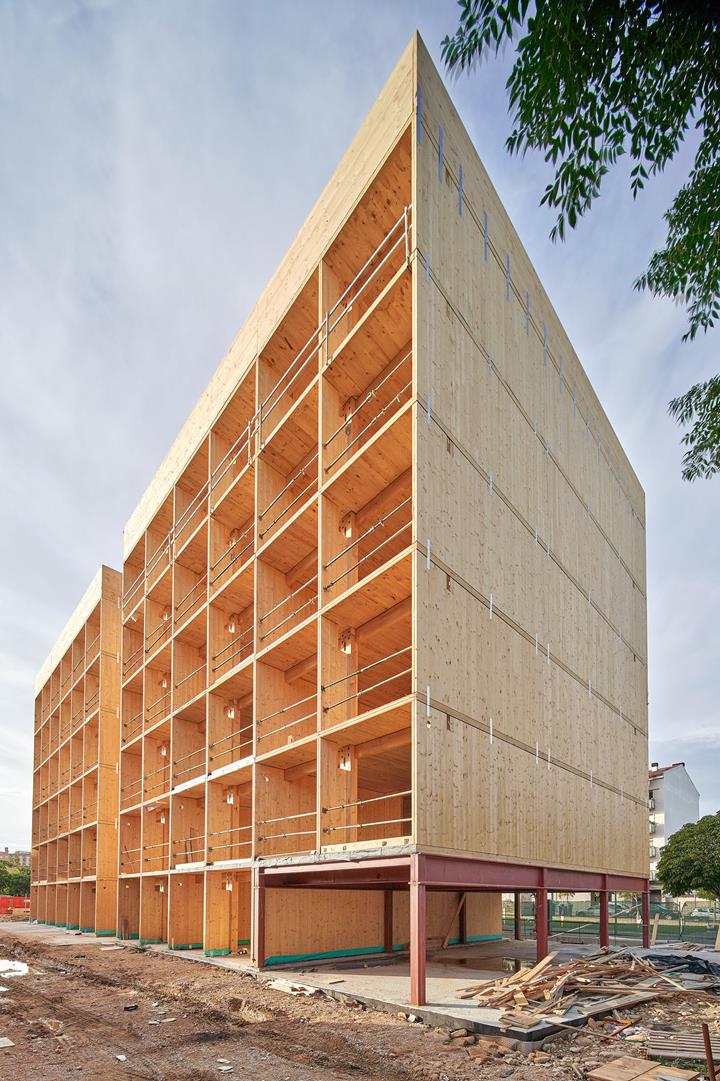

Imagen - Vista desde el exterior del edificio residencial en construcción (© Egoin)
-
02
Imagen - Modelo en 3D del edificio residencial en RFEM (© Egoin)
-
02
Imagen - El edificio residencial de madera contralaminada en Girona en construcción (© Egoin)
-
02
Imagen - Modelo de CAD en 3D (© Egoin)
-
02
Imagen - © Egoin
-
02
Imagen - Edificio residencial de CLT en Girona, España
-
02
Imagen - Vista desde el exterior del edificio residencial en construcción (© Egoin)
-
03
Imagen - Modelo de CAD en 3D (© Egoin)
-
03
Imagen - El edificio residencial de madera contralaminada en Girona en construcción (© Egoin)
-
03
Imagen - Modelo en 3D del edificio residencial en RFEM (© Egoin)
-
03
Imagen - © Egoin
-
03
Imagen - Edificio residencial de CLT en Girona, España
-
03
Imagen - Vista desde el exterior del edificio residencial en construcción (© Egoin)
-
04
Imagen - Vista desde el exterior del edificio residencial en construcción (© Egoin)
-
04
Imagen - El edificio residencial de madera contralaminada en Girona en construcción (© Egoin)
-
04
Imagen - Modelo en 3D del edificio residencial en RFEM (© Egoin)
-
04
Imagen - Modelo de CAD en 3D (© Egoin)
-
04
Imagen - © Egoin
-
04
Imagen - Edificio residencial de CLT en Girona, España
EGOIN SA se encargó de un proyecto de diseño en madera de 35 nuevas viviendas de CLT en Girona, España. Se seleccionó la madera contralaminada (CLT) como material de construcción debido a su sostenibilidad, capacidad de filtrar el CO2 y libertad para el diseño arquitectónico.
| Inversor | Procapsa SL |
| Arquitecto |
Bosch.Capdeferro www.boschcapdeferro.com/ca |
| Diseño estructural |
Blazquez Guanter SLP Estudi M103 SLP EGOINegoin.com |
| Estructura de madera |
EGOIN egoin.com |
Modelo
Debido a que el edificio está ubicado en una zona sísmica, los materiales de madera pueden reducir el impacto de la carga horizontal gracias a sus características (ligereza y ductilidad). La estructura es un sistema de muros de madera contralaminada (CLT) de 6 pisos que absorbe mejor las cargas verticales y horizontales.Además, la prefabricación completa de los paneles de CLT redujo el tiempo de montaje a solo 6 semanas. También se redujo el puente térmico, lo cual aumentó el control de la humedad de los paneles para garantizar un clima interior óptimo.
Los clientes de Dlubal, EGOIN y Estudi M103 SLP, trabajaron conjuntamente para el proceso de diseño bajo la responsabilidad de Blazquez Guanter SLP. El programa RFEM, incluyendo el módulo adicional RF-LAMINATE, se utilizó para considerar la rigidez y resistencia ortótropas para el análisis y diseño de la estructura. La madera contralaminada tiene la propiedad de soportar cargas bidireccionales, lo cual ayuda a aumentar la rigidez en comparación con un sistema estructural uniaxial.
En RFEM, se pudieron considerar fácilmente las articulaciones en líneas basadas en la rigidez real de la conexión y el comportamiento no lineal. Los diagramas de esfuerzos lineales también se reprodujeron en RFEM para su consideración posterior en el módulo adicional RF-LIMITS al diseñar las conexiones. El módulo adicional RF-DYNAM Pro se utilizó para calcular las vibraciones naturales y para realizar un análisis modal del espectro de respuesta según la norma española NCSE-02.
Ubicación del proyecto
