西班牙赫罗纳 CLT 住宅建筑
客户项目
![[ES] CP 001173 | 西班牙赫罗纳 CLT 住宅建筑](/-/media/Images/netgenium/thumbnails/2/9/8/2/8/2982888/2982888.png?la=zh&mw=578&mlid=7381B474906744A5B08127BCF05D3A0E&hash=0E8233F69C58F2D51A90856F17819053EF690161)

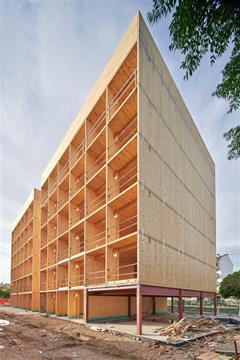

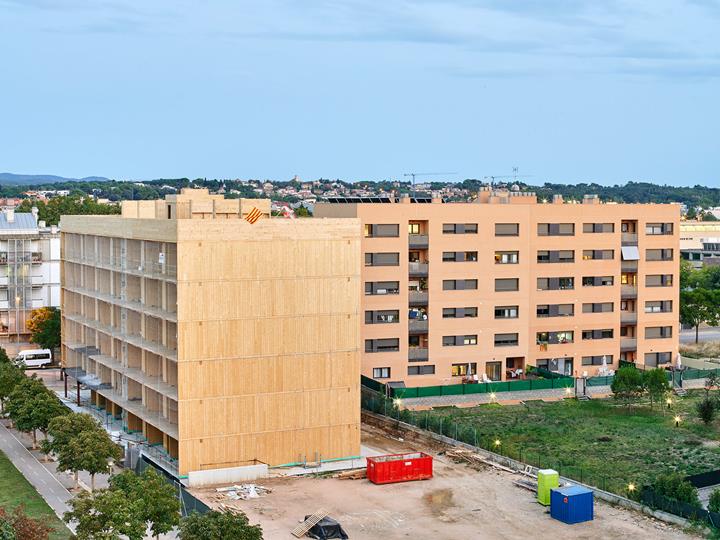

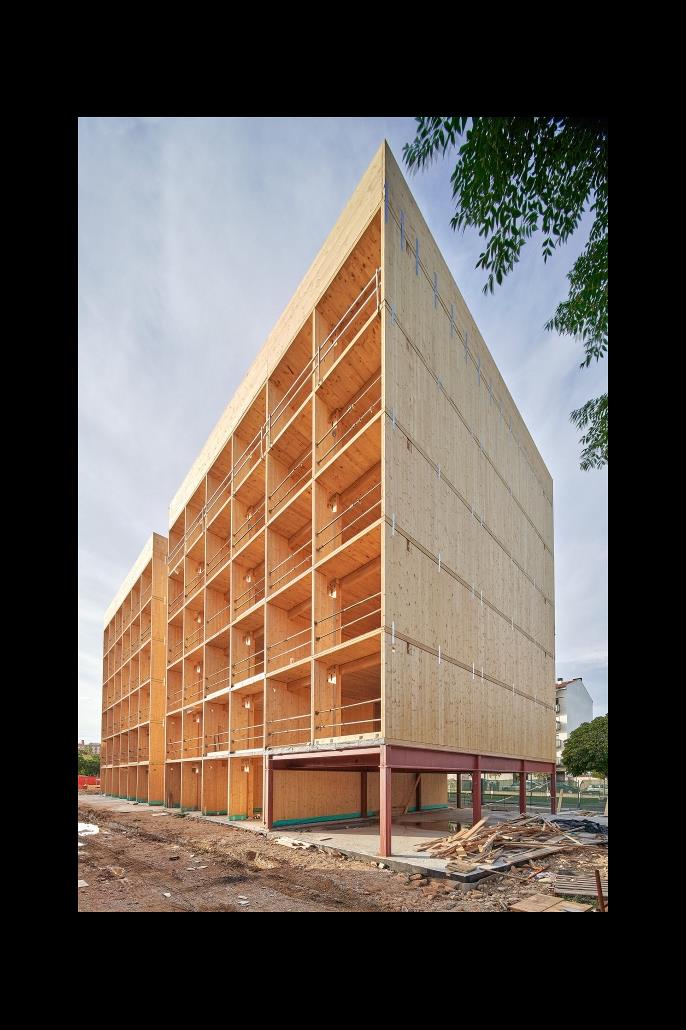

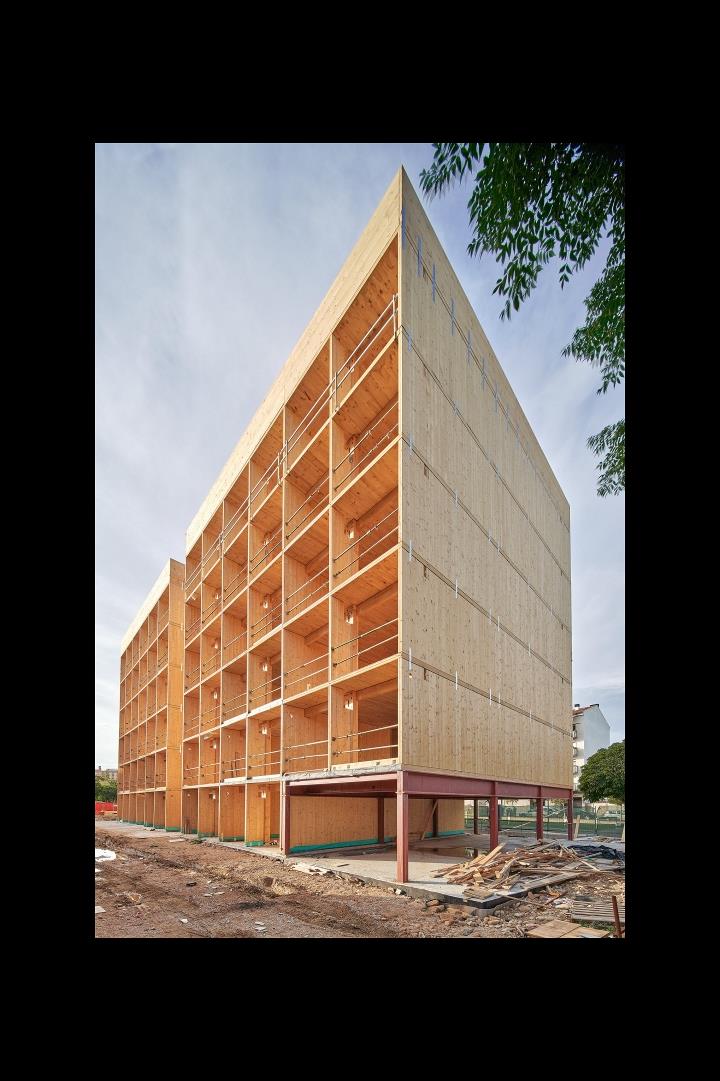

EGOIN SA 获得了在西班牙赫罗纳（Girona）新建 35 套 CLT 公寓的设计项目。 选择正交胶合木（CLT）作为建筑材料是因为其低碳可持续发展性，以及在建筑外观方面具有很大的设计自由度。
| 投资者 | Procapsa SL |
| 建筑设计 |
Bosch.Capdeferro www.boschcapdeferro.com/ca |
| 结构设计 |
Blazquez Guanter SLP Estudi M103 SLP EGOINegoin.com |
| 木结构 |
EGOIN egoin.com |
模型

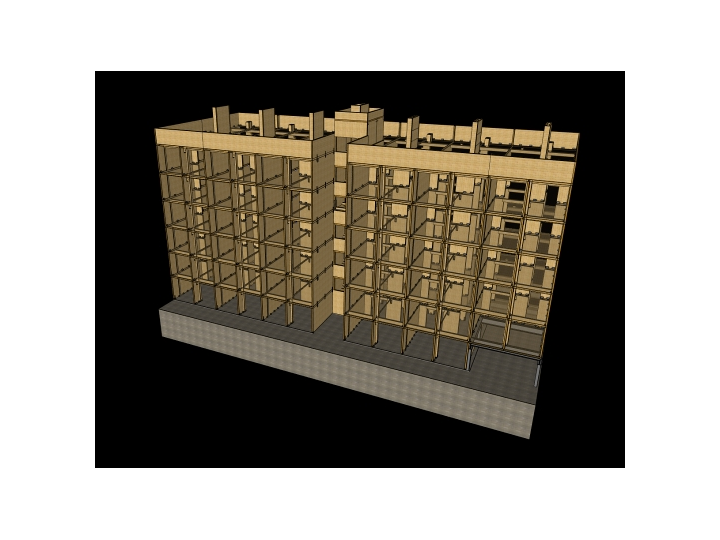

该建筑位于地震多发地区，由于木结构轻巧、延展性好，所以可以减少水平荷载的影响。 该结构为 6 层建筑，墙体为正交胶合木，可吸收竖向和水平荷载。此外，完全预制的正交胶合木板可以确保主体结构在 6 周内建设完毕。 同时木材的使用也减少了热桥效应，并且由于其固有的湿度调节特性，使得室内环境更加舒适宜人。

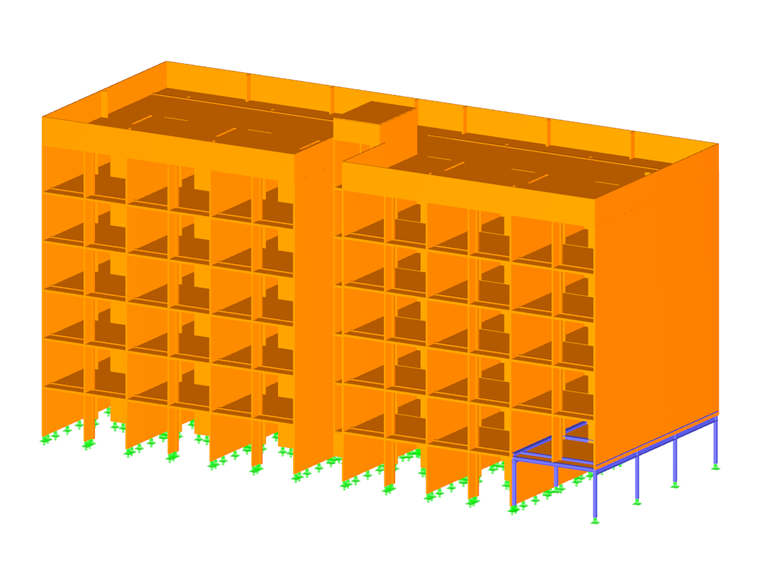

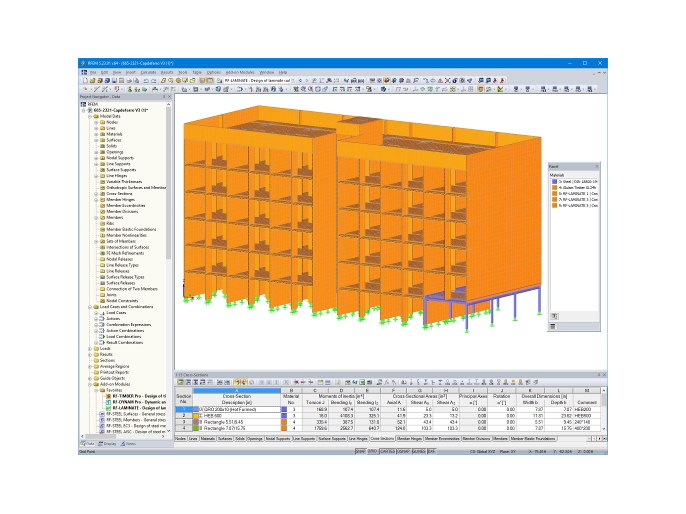

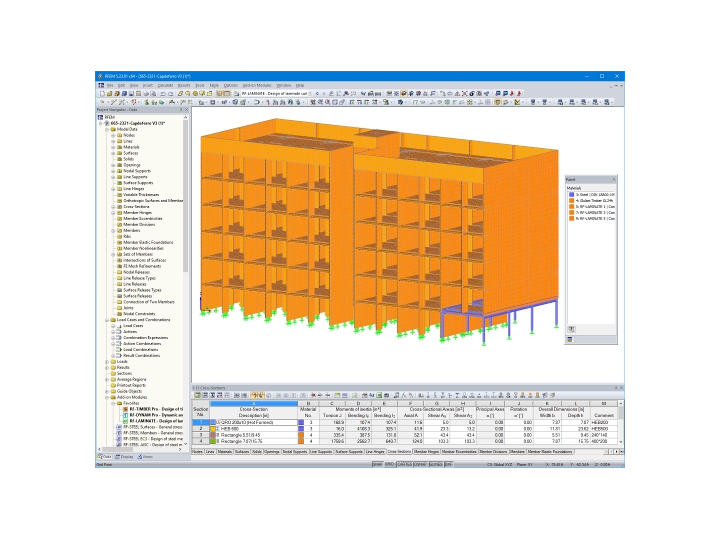

Dlubal 的客户 EGOIN 和 Estudi M103 SLP 在 Blazquez Guanter SLP 的领导下共同合作完成了设计工作。 进行结构分析与设计时采用了 RFEM 和附加模块 RF-LAMINATE 来考虑正交各向异性材料的刚度和强度。 正交胶合木双向均能承载，与单向承载体系相比，刚度得到提高。
在 RFEM 中通过使用线铰可以很容易地模拟出板的实际连接刚度（包括非线性行为）。 RFEM 生成的内力分布图可以用于进一步在附加模块 RF-LIMITS 中的连接设计。 使用了附加模块 RF-DYNAM Pro 来计算固有振动，以及按照西班牙规范 NCSE-02 进行振型反应谱分析。
项目位置
CarrerTomàsCarreras Artau
赫罗纳
Lugo, Spain
