Bâtiment résidentiel en CLT à Gérone, Espagne
Projet Client
![[ES] CP 001173 | Bâtiment résidentiel en CLT à Gérone, Espagne](/-/media/Images/netgenium/thumbnails/2/9/8/2/8/2982881/2982881.png?la=fr&mw=280&mlid=D1A4882DCF1341FDA3EE5A807A6E2343&hash=FF06D631C6461B1EC3C71DF2F2D19081365851FC)

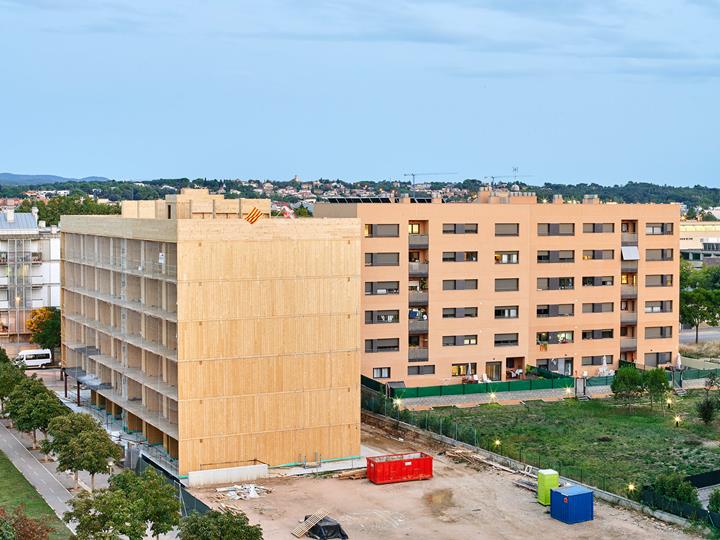

Le bureau d'études EGOIN SA a remporté un projet de construction de 35 nouveaux appartements en CLT à Gérone, en Espagne. Le CLT a été choisi comme matériau de construction en raison de sa capacité à stocker le CO2, de sa durabilité et des nombreuses possibilités architecturales qu'il offre.
| Maître d'ouvrage | Procapsa SL |
| Architecture |
Bosch.Capdeferro www.boschcapdeferro.com/ca |
| Calcul de structure |
Blazquez Guanter SLP Estudi M103 SLP EGOINegoin.com |
| Structures en bois |
EGOIN egoin.com |

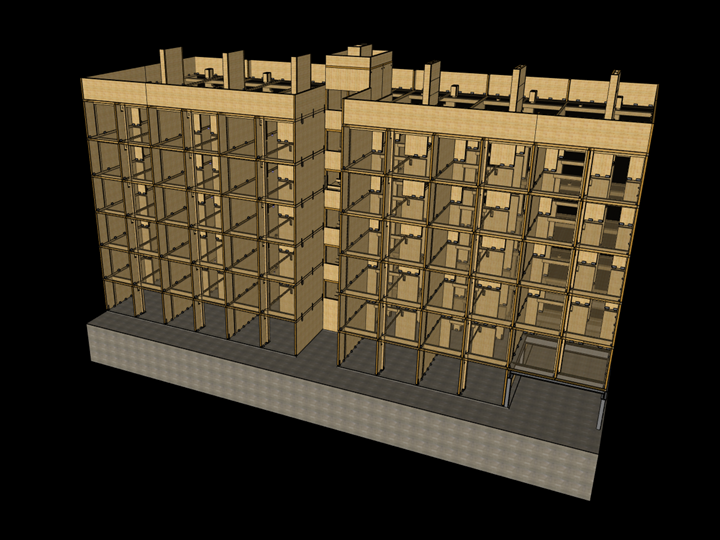

Modèle

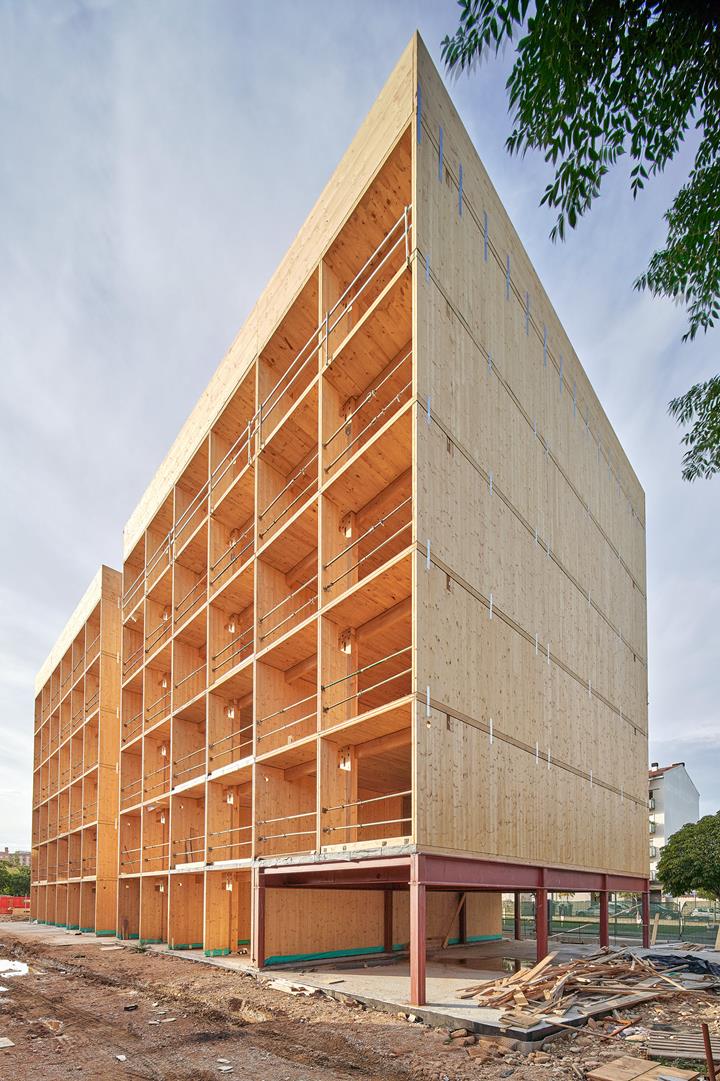

Ce bâtiment est situé en zone sismique et le bois permet réduire les effets des charges horizontales grâce à sa légèreté et à sa ductilité. Ce projet consiste en une structure composée de murs à ossature CLT de 6 étages, qui absorbe efficacement les charges verticales et horizontales.La structure principale a en outre pu être construite en six semaines grâce à la préfabrication de tous les panneaux en CLT. Les ponts thermiques ont été réduits et les propriétés régulatrices de l'humidité du bois exploitées afin d'assurer des températures agréables à l'intérieur du bâtiment.

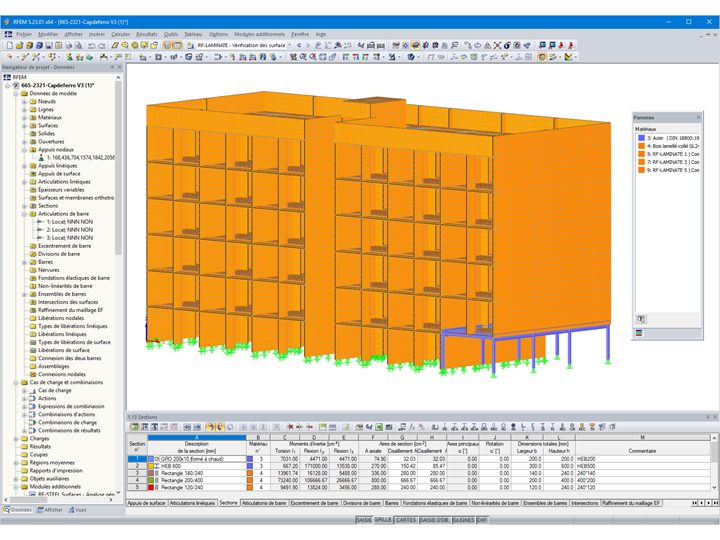

Les clients de Dlubal Software EGOIN et Estudi M103 SLP ont collaboré sur la conception du projet sous la direction du bureau d'études Blazquez Guanter SLP. Le logiciel de calcul de structure RFEM et le module additionnel RF-LAMINATE ont permis de considérer la rigidité et la résistance orthotropes du matériau lors du calcul de l'ensemble de l'immeuble. Le CLT a la capacité de supporter des charges bidirectionnelles et permet donc d'obtenir une rigidité supérieure à celle d'une structure uniaxiale.
RFEM offre la possibilité de considérer facilement les articulations linéiques basées sur la rigidité réelle des connexions des panneaux, même en cas de comportement non linéaire. RFEM a été utilisé pour générer les diagrammes des forces linéiques, traitées ensuite à l'aide du module additionnel RF-LIMITS, et pour vérifier les connexions. Le module additionnel RF-DYNAM Pro a été utilisé pour calculer les vibrations propres et effectuer une analyse du spectre de réponse modale selon la norme espagnole NCSE-02.
