Edificio residenziale in XLAM a Girona, in Spagna
Progetto cliente
![[ES] CP 001173 | Edificio residenziale in XLAM a Girona, in Spagna](/-/media/Images/netgenium/thumbnails/2/9/8/2/8/2982884/2982884.png?la=it&mw=578&mlid=2FC8754A6FF74E0888629286A92E8099&hash=32742CB1372E2DE499B55E4CF97DA2BCCFA182A1)
-
01
Immagine - Progetto cliente realizzato con programma di analisi strutturale RFEM
-

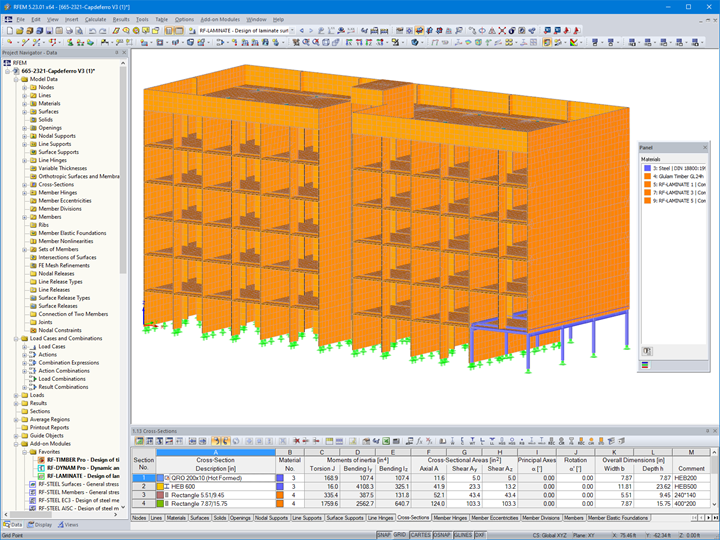

![Modello 3D dell'edificio residenziale in RFEM (© Egoin)]()
01
Immagine - Modello 3D del complesso residenziale in RFEM (© Egoin)
-

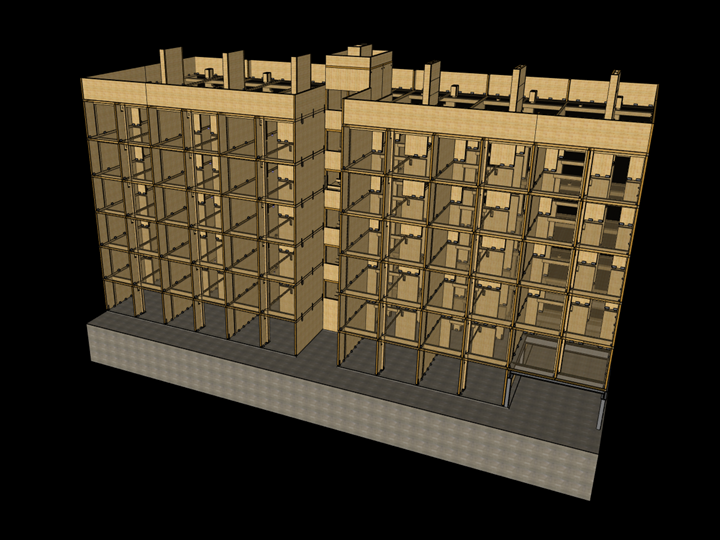

![Visualizzazione del modello CAD 3D (© Egoin)]()
01
Immagine - Modello CAD visualizzato (© Egoin)
-
![© Egoin]()
01
Immagine - © Egoin
-
![Edificio residenziale in XLAM a Girona, in Spagna]()
01
Immagine - Progetto cliente realizzato con programma di analisi strutturale RFEM
-

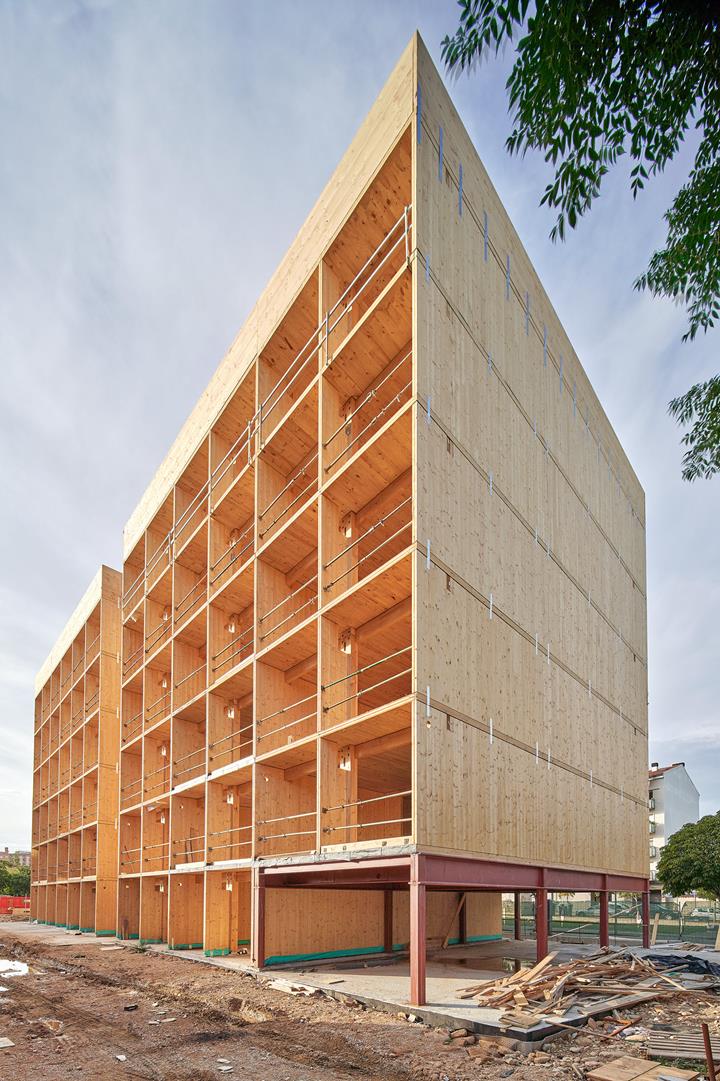

![Edificio residenziale in costruzione (vista lato strada) (© Egoin)]()
01
Immagine - Vista della strada del complesso residenziale in costruzione (© Egoin)
-
02
Immagine - Modello 3D del complesso residenziale in RFEM (© Egoin)
-

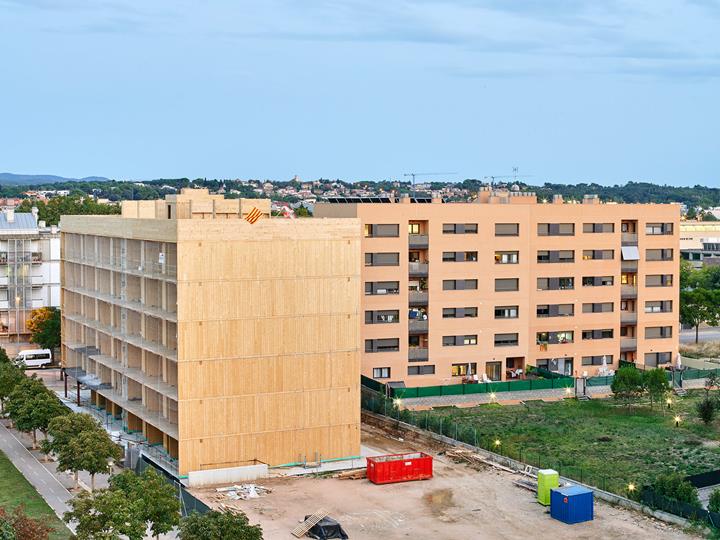

![Edificio residenziale in XLAM a Girona, durante la costruzione (© Egoin)]()
02
Immagine - Progetto cliente realizzato con programma di analisi strutturale RFEM
-
![Visualizzazione del modello CAD 3D (© Egoin)]()
02
Immagine - Modello CAD visualizzato (© Egoin)
-
![© Egoin]()
02
Immagine - © Egoin
-
![Edificio residenziale in XLAM a Girona, in Spagna]()
02
Immagine - Progetto cliente realizzato con programma di analisi strutturale RFEM
-
![Edificio residenziale in costruzione (vista lato strada) (© Egoin)]()
02
Immagine - Vista della strada del complesso residenziale in costruzione (© Egoin)
-
03
Immagine - Modello CAD visualizzato (© Egoin)
-
![Edificio residenziale in XLAM a Girona, durante la costruzione (© Egoin)]()
03
Immagine - Progetto cliente realizzato con programma di analisi strutturale RFEM
-
![Modello 3D dell'edificio residenziale in RFEM (© Egoin)]()
03
Immagine - Modello 3D del complesso residenziale in RFEM (© Egoin)
-
![© Egoin]()
03
Immagine - © Egoin
-
![Edificio residenziale in XLAM a Girona, in Spagna]()
03
Immagine - Progetto cliente realizzato con programma di analisi strutturale RFEM
-
![Edificio residenziale in costruzione (vista lato strada) (© Egoin)]()
03
Immagine - Vista della strada del complesso residenziale in costruzione (© Egoin)
-
04
Immagine - Vista della strada del complesso residenziale in costruzione (© Egoin)
-
![Edificio residenziale in XLAM a Girona, durante la costruzione (© Egoin)]()
04
Immagine - Progetto cliente realizzato con programma di analisi strutturale RFEM
-
![Modello 3D dell'edificio residenziale in RFEM (© Egoin)]()
04
Immagine - Modello 3D del complesso residenziale in RFEM (© Egoin)
-
![Visualizzazione del modello CAD 3D (© Egoin)]()
04
Immagine - Modello CAD visualizzato (© Egoin)
-
![© Egoin]()
04
Immagine - © Egoin
-
![Edificio residenziale in XLAM a Girona, in Spagna]()
04
Immagine - Progetto cliente realizzato con programma di analisi strutturale RFEM
EGOIN SA ha ricevuto l'incarico di progettare una struttura in pannelli Xlam per 35 nuove unità abitative a Girona, in Spagna. I pannelli XLAM sono stati scelti come materiale per la costruzione per la loro sostenibilità e per la capacità di filtrare CO2, e offrono anche una grande libertà di progettazione.
| Committente | Procapsa SL |
| Architetto |
Bosch.Capdeferro www.boschcapdeferro.com/ca |
| Analisi strutturale |
Blazquez Guanter SLP Estudi M103 SLP EGOINegoin.com |
| Struttura in legno |
EGOIN egoin.com |
Modello
L'edificio si trova in una regione soggetta a terremoti, dove le costruzioni in legno, per loro natura (leggerezza e duttilità), aiutano a ridurre gli effetti dei carichi orizzontali. La struttura a 6 piani è un sistema di pareti in pannelli XLAM che assorbe meglio i carichi verticali e orizzontali.Inoltre, la prefabbricazione completa dei pannelli Xlam ha ridotto i tempi di assemblaggio a solo 6 settimane. Per garantire un clima interno ottimale, sono stati ridotti anche i ponti termici che ha aumentato il controllo dell'umidità dei pannelli.
I clienti Dlubal EGOIN ed Estudi M103 SLP hanno collaborato per il processo di progettazione sotto la supervisione di Blazquez Guanter SLP. Il programma RFEM, ed il modulo aggiuntivo incluso RF-LAMINATE, sono stati utilizzati per considerare la rigidezza ortotropa e la resistenza per l'analisi e per le verifiche strutturali. I pannelli Xlam hanno la capacità di resistere a carichi bidirezionali, che aiutano ad aumentare la rigidezza rispetto a un sistema strutturale uniassiale.
In RFEM, i vincoli delle linee basati sulla rigidezza del collegamento efficace della piastra e sul comportamento non lineare possono essere facilmente presi in considerazione. I diagrammi delle forze delle linee sono anch'essi stati prodotti in RFEM per essere poi ulteriormente riconsiderati nel modulo aggiuntivo RF-LIMITS durante la progettazione dei collegamenti. Il modulo aggiuntivo RF-DYNAM Pro è stato utilizzato per calcolare le vibrazioni naturali e per eseguire un'analisi dello spettro di risposta modale secondo la norma spagnola NCSE-02.
Posizione del progetto
