Budynek mieszkalny z płyt CLT w Gironie, Hiszpania

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

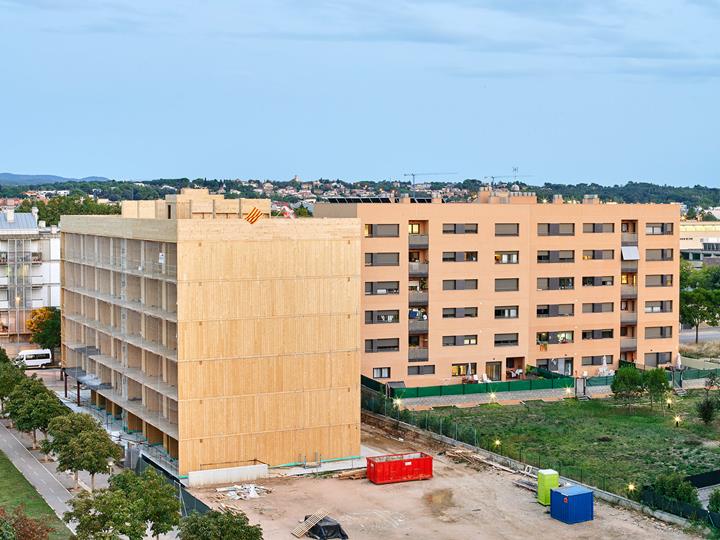

Firma EGOIN SA otrzymał kontrakt na wykonanie projektu 35 mieszkań w konstrukcji z drewna w mieście Girona w Hiszpanii. Jako materiał budowlany wybrano drewno klejone krzyżowo (CLT) ze względu na zdolność filtrowania CO2, możliwość zastosowania w dowolnych formach architektonicznych, oraz charakter materiału wpisującego się w filozofię zrównoważonego rozwoju.

Klient Procapsa SL
Architekt Bosch.Capdeferro
www.boschcapdeferro.com/ca
Obliczenia konstrukcyjne

Blazquez Guanter SLP

Estudi M103 SLP

EGOIN
egoin.com
Konstrukcja drewniana EGOIN
egoin.com

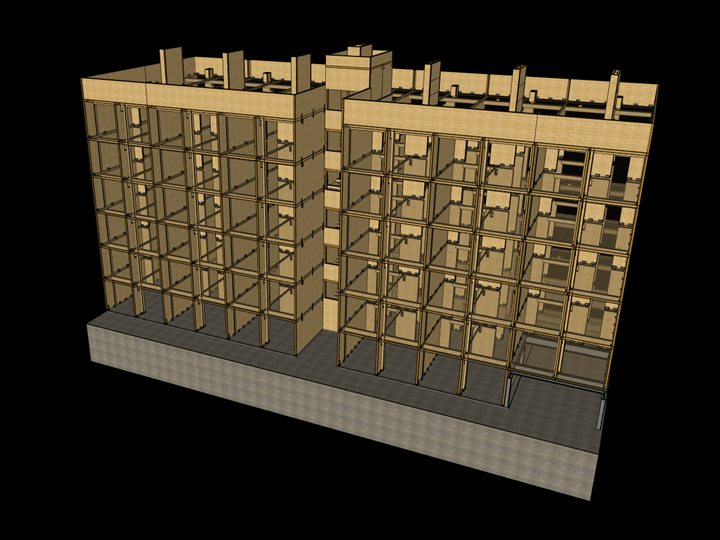

Model

Ponieważ budynek znajduje się w obszarze sejsmicznym, właściwości drewna (niska masa własna oraz duża, w porównaniu do betonu, ciągliwość) przyczyniają się do zmniejszenia wpływu dynamicznych oddziaływań poziomych. Konstrukcja obiektu to sześciokondygnacyjny układ ze ścian z drewna CLT, które są efektywne w  przenoszeniu sił poziomych i pionowych.

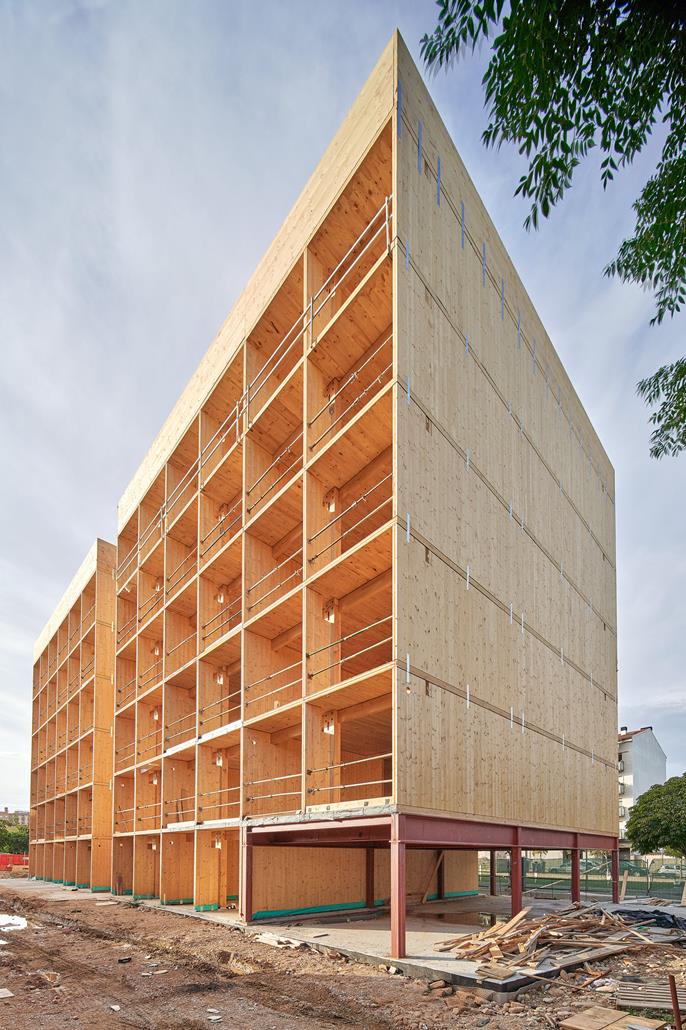

Ponadto, dzięki prefabrykowanym płytom CLT czas montażu wyniósł zaledwie 6 tygodni. Zadbano o minimalizację mostków termicznych, dzięki czemu można łatwiej kontrolować poziom wilgotności w panelach i tym samym zapewnić optymalne warunki wewnątrz budynku.

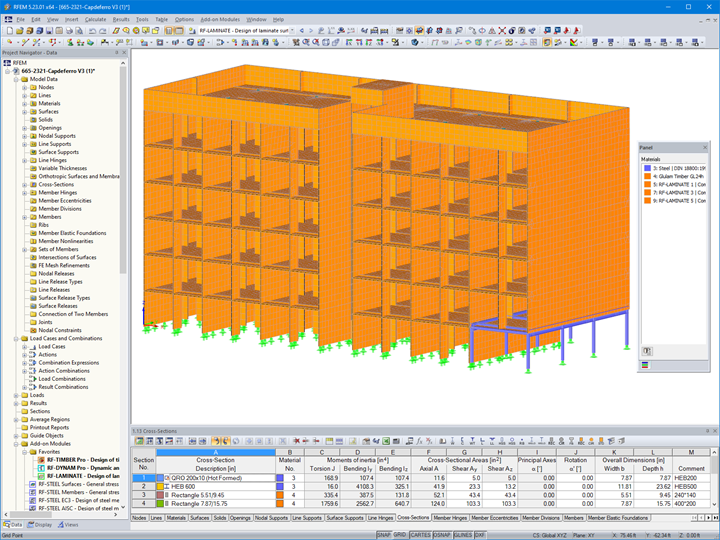

Firmy EGOIN i Estudi M103 SLP, klienci Dlubal, współpracowały podczas całego procesu projektowego pod nadzorem Blazquez Guanter SLP. Do przeprowadzenia analizy statyczno-wytrzymałościowej i uwzględnienia sztywności ortotropowej wykorzystano program RFEM i moduł dodatkowy RF-LAMINATE. Drewno CLT ma zdolność przenoszenia obciążeń dwukierunkowych, dzięki czemu istnieje możliwość zapewnienia zwiększonej sztywności konstrukcji, w porównaniu do jednoosiowych układów konstrukcyjnych.

W RFEM z łatwością możliwe było uwzględnienie zwolnień liniowych, bazując na rzeczywistych modelach złącz i uwzględniając ich sztywność oraz zachowanie nieliniowe. Wykresy liniowe sił w złączach również zostały stworzone w RFEM, aby z wykorzystaniem modułu dodatkowego RF-LIMITS móc poprawnie dobrać połączenia na etapie projektowania. Wyznaczenie częstości drgań własnych oraz analizę spektrum odpowiedzi zgodnie z hiszpańską normą NCSE-02 dokonano z wykorzystaniem modułu dodatkowego RF-DYNAM Pro.

Lokalizacja projektu

Carrer Tomàs Carreras Artau
Girona
Hiszpania
