Wohnanlage aus Brettsperrholz in Girona, Spanien

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

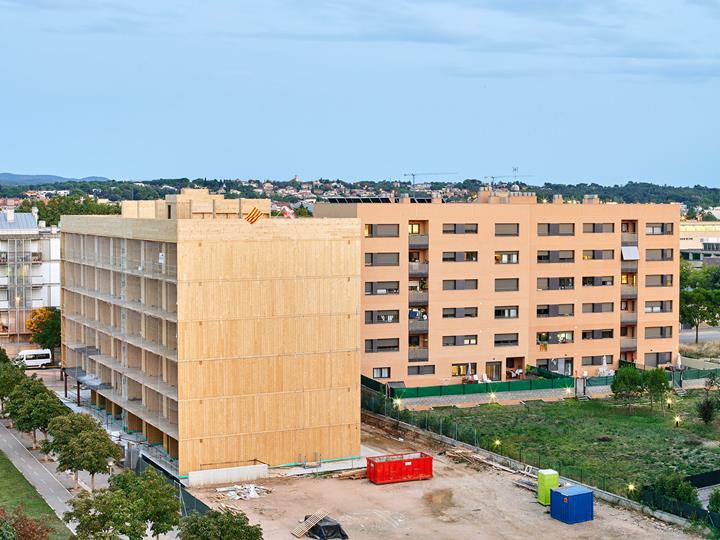

EGOIN SA wurde mit dem Bau von 35 neuen Wohnungen aus Brettsperrholz in Girona beauftragt. Man entschied sich für Brettsperrholz als Baumaterial, da es CO2 bindet, nachhaltig ist und einen großen Gestaltungsspielraum bei der Optik bietet.

Bauherr Procapsa SL
Architekt Bosch.Capdeferro
www.boschcapdeferro.com/ca
Tragwerksplanung

Blazquez Guanter SLP

Estudi M103 SLP

EGOIN
egoin.com
Holzbau EGOIN
egoin.com

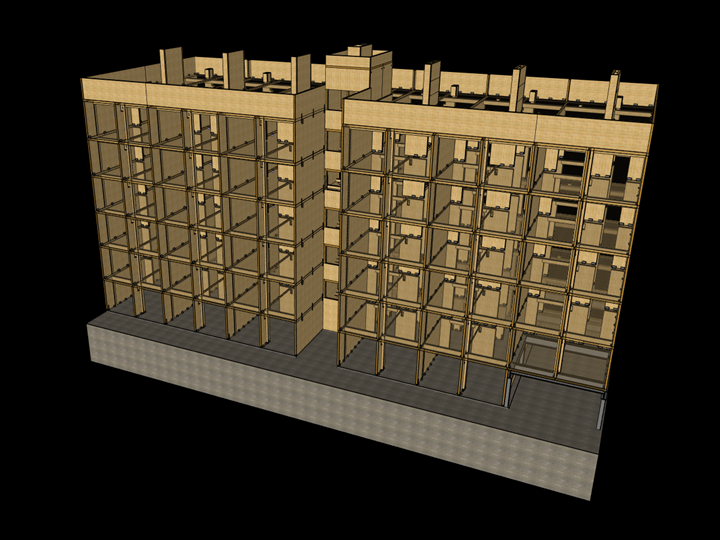

Modell

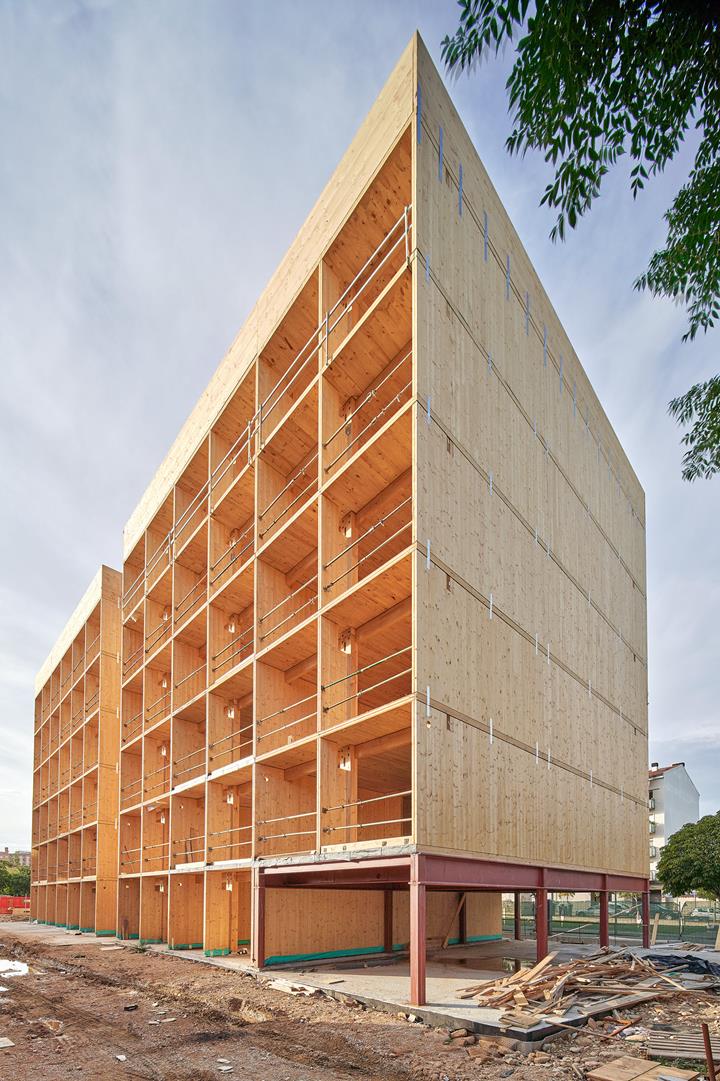

Das Gebäude steht in einer erdbebengefährdeten Region, wo Gebäude aus Holz aufgrund ihrer Beschaffenheit (Leichtigkeit und Duktilität) dazu beitragen, Effekte aus Horizontallasten zu reduzieren. Die Struktur besteht aus einem 6-stöckigen Wandsystem aus Brettsperrholz, das die vertikalen und horizontalen Lasten aufnimmt.

Darüber hinaus sorgte die komplette Vorfertigung der Brettsperrholzplatten dafür, dass die Hauptkonstruktion in 6 Wochen aufgestellt werden konnte. Zudem wurden Wärmebrücken reduziert sowie der Vorteil der Feuchtigkeitsregulierung von Holz, die für ein angenehmes Raumklima sorgt, genutzt.

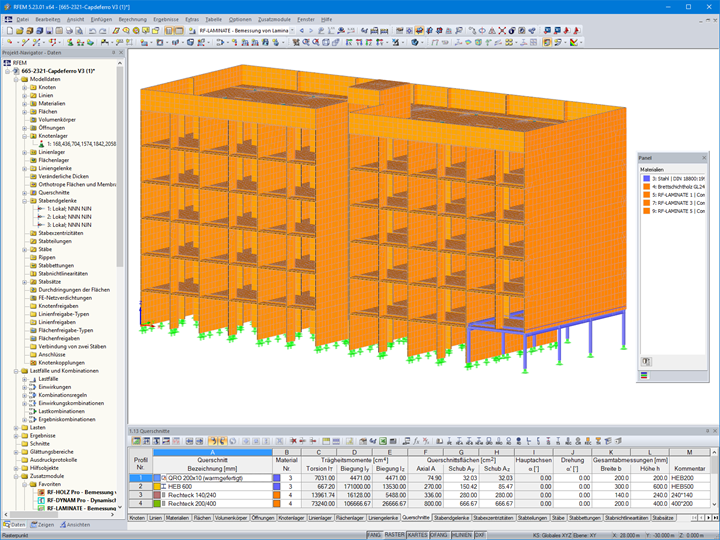

Die Dlubal-Kunden EGOIN und Estudi M103 SLP arbeiteten unter der Leitung von Blazquez Guanter SLP zusammen, um im Konstruktionsprozess das Bestmögliche herauszuholen. Es wurden dafür die beiden Programme RFEM und RF-LAMINATE eingesetzt, um die orthotrope Steifigkeit und Festigkeit bei der Bemessung des Materials im gesamten statischen Modell zu berücksichtigen. Brettsperrholz besitzt die Eigenschaft, bidirektionalen Lasten standzuhalten, die dazu beitragen, die Steifigkeit im Vergleich zu einem einachsigen statischen System zu erhöhen.

In RFEM können Liniengelenke in einfacher Weise berücksichtigt werden, die auf einer tatsächlichen Verbindungssteifigkeit der Platte basieren, inkl. nichtlinearem Verhalten. In RFEM gibt es Diagramme der Linienkräfte, um sie mit dem Zusatzmodul RF-LIMITS weiter zu bearbeiten und eine Bemessung der Anschlüsse durchzuführen. Das Zusatzmodul RF-DYNAM Pro wurde verwendet, um die Eigenschwingungen zu erhalten und ein modales Antwortspektrenverfahren durchzuführen, das auf einem lokalen Antwortspektrenverfahren nach der spanischen Norm NCSE-02 basiert.

Projekt-Standort

Carrer Tomàs Carreras Artau
Girona
Spanien
