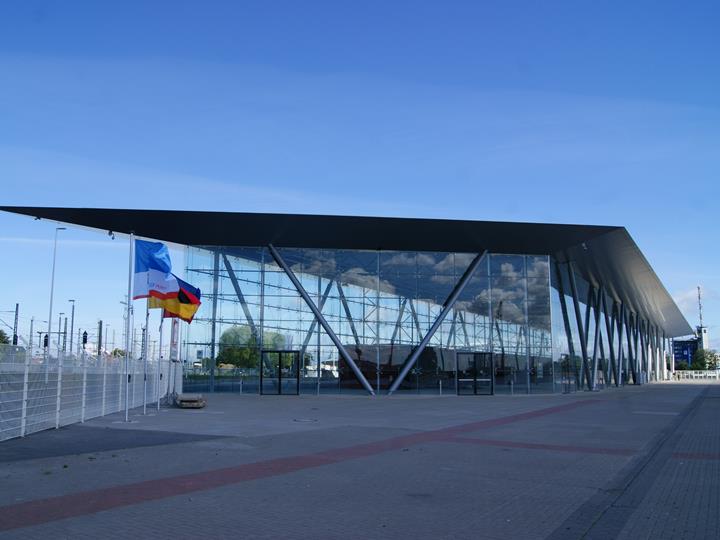

Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | INROS LACKNER SE | www.inros-lackner.de
-
01

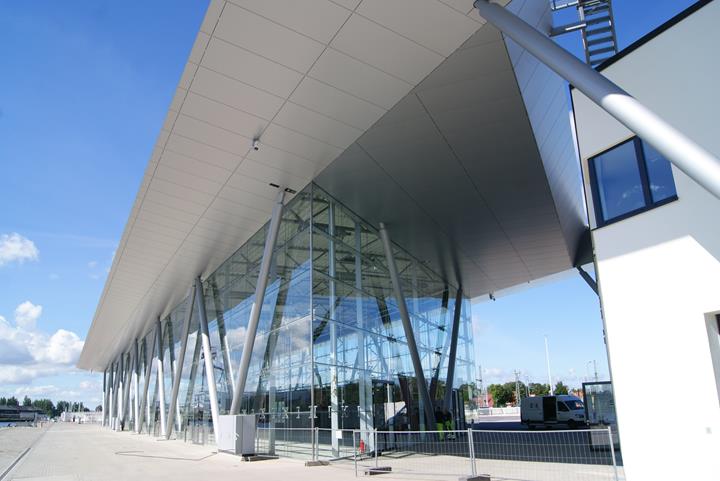

Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | Massives Servicegebäude (rechts) neben dem Terminal | INROS LACKNER SE | www.inros-lackner.de
-
01

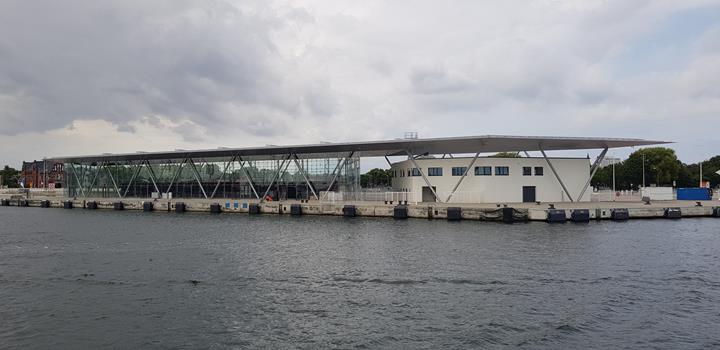

Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | Вид с воды | INROS LACKNER SE | www.inros-lackner.de
-
01

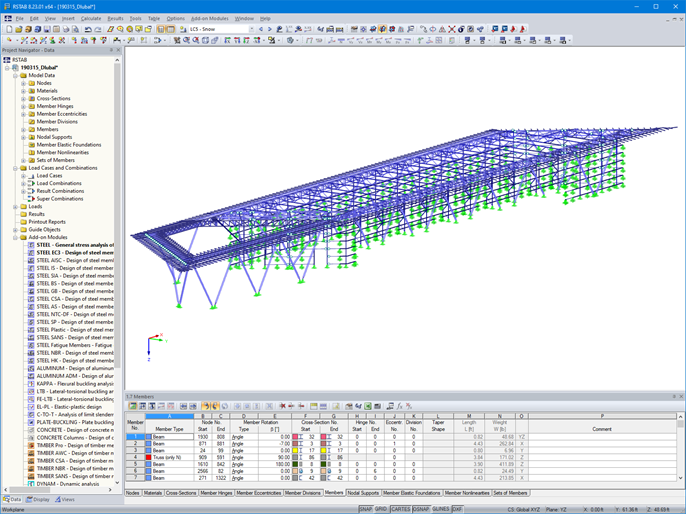

Конструктивная модель RSTAB | Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | INROS LACKNER SE | www.inros-lackner.de
-
01
Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | INROS LACKNER SE | www.inros-lackner.de
-
01

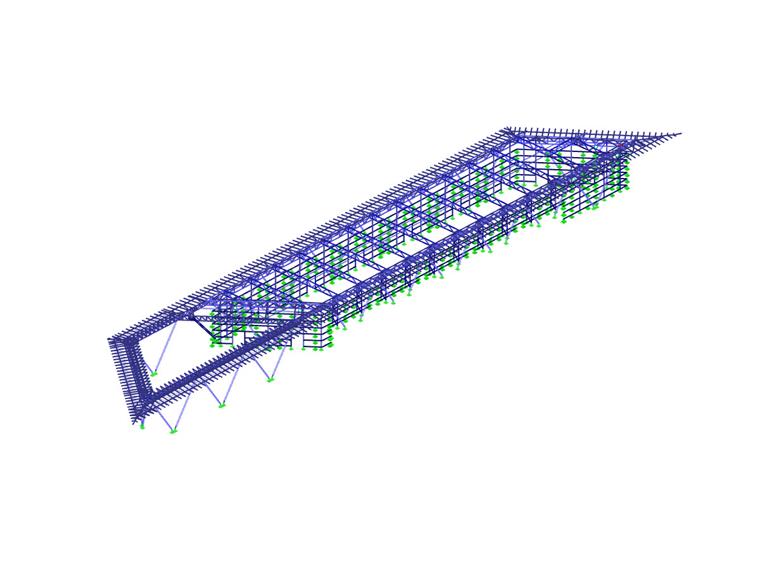

Круизный центр Варнемюнде 8 - 3D модель в программе RSTAB (© INROS LACKNER SE)
-
02
Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | Massives Servicegebäude (rechts) neben dem Terminal | INROS LACKNER SE | www.inros-lackner.de
-
02
Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | Massives Servicegebäude (rechts) neben dem Terminal | INROS LACKNER SE | www.inros-lackner.de
-
02
Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | Вид с воды | INROS LACKNER SE | www.inros-lackner.de
-
02
Конструктивная модель RSTAB | Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | INROS LACKNER SE | www.inros-lackner.de
-
02
Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | INROS LACKNER SE | www.inros-lackner.de
-
02
Круизный центр Варнемюнде 8 - 3D модель в программе RSTAB (© INROS LACKNER SE)
-
03
Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | Вид с воды | INROS LACKNER SE | www.inros-lackner.de
-
03
Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | INROS LACKNER SE | www.inros-lackner.de
-
03
Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | Massives Servicegebäude (rechts) neben dem Terminal | INROS LACKNER SE | www.inros-lackner.de
-
03
Конструктивная модель RSTAB | Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | INROS LACKNER SE | www.inros-lackner.de
-
03
Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | INROS LACKNER SE | www.inros-lackner.de
-
03
Круизный центр Варнемюнде 8 - 3D модель в программе RSTAB (© INROS LACKNER SE)
-
04
Конструктивная модель RSTAB | Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | INROS LACKNER SE | www.inros-lackner.de
-
04
Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | INROS LACKNER SE | www.inros-lackner.de
-
04
Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | Massives Servicegebäude (rechts) neben dem Terminal | INROS LACKNER SE | www.inros-lackner.de
-
04
Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | Вид с воды | INROS LACKNER SE | www.inros-lackner.de
-
04
Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | INROS LACKNER SE | www.inros-lackner.de
-
04
Круизный центр Варнемюнде 8 - 3D модель в программе RSTAB (© INROS LACKNER SE)
-
05
Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | INROS LACKNER SE | www.inros-lackner.de
-
05
Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | INROS LACKNER SE | www.inros-lackner.de
-
05
Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | Massives Servicegebäude (rechts) neben dem Terminal | INROS LACKNER SE | www.inros-lackner.de
-
05
Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | Вид с воды | INROS LACKNER SE | www.inros-lackner.de
-
05
Конструктивная модель RSTAB | Пассажирский терминал для круизных судов | Круизный центр 8 в Варнемюнде, Германия | INROS LACKNER SE | www.inros-lackner.de
-
05
Круизный центр Варнемюнде 8 - 3D модель в программе RSTAB (© INROS LACKNER SE)
В дополнение к круизному терминалу, который находится на 7-м причале, был в Варнемюнде недавно построен второй терминал регистрации для круизных судов. В некоторых случаях так могут заходить и три судна одновременно.
| Заказчик |
ROSTOCK PORT GmbH www.rostock-port.de |
| Архитектор |
BASTMANN + ZAVRACKY BDA ARCHITEKTEN GMBH www.bz-architekten.de |
| Расчет конструкций |
INROS LACKNER SE www.inros-lackner.de |
Параметры модели
Модель
С компанией INROS LACKNER SE был заключен договор на конструктивный расчет нового здания. Для расчета 3D модели использовалась программа для расчета каркасных конструкций RSTAB.
Конструкция
Новый терминал представляет собой четырехстороннее прозрачное здание стержневой конструкции, которое включает в себя ппомещения для регистрации пассажиров, паспортного и таможенного контроля. Со стороны земли, затем были воздвигнуты массивные коробчатые конструкции для размещения инженерного оборудования и санитарных помещений.Основная несущая конструкция состоит из V-образных трубчатых колонн из стали, на которые затем опираются фермы двутавровых профилей. Из-за плохих геологических условий в районе порта, колонны опираются на сваи.
Кроме зала регистрации, имеется большое служебное здание для обработки багажа, а также таможни, полиции и сотрудников порта. Крыша застекленного здания терминала плавно покрывает железобетонное здание регистрации, но конструктивно не связана с ним.
Трапециевидная форма конструкции в архитектурном решении соответствует форме набережной.
Расположение проекта
At the passenger quay, berth 818119 Росток, Германия
Ключевые слова
Круизный терминал Стальная конструкция Здание терминала
