Terminál pro výletní plavby | Lodní terminál 8 | Warnemünde

Ve městě Warnemünde byl dodatečně k terminálu na stanovišti 7 pro výletní plavby zřízen další odbavovací terminál pro výletní lodě. Někdy sem připlují i tři lodě současně.

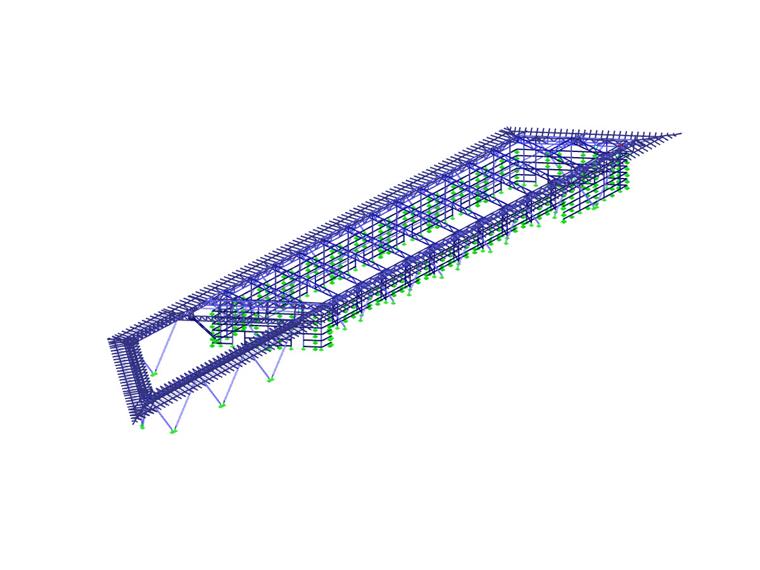

3D model lodního terminálu 8 ve Warnemünde v programu RSTAB (© INROS LACKNER SE)

917x

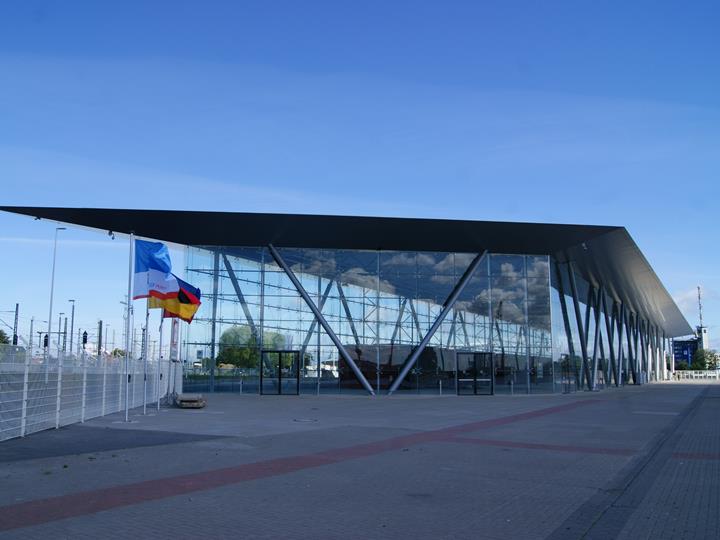

Odbavovací terminál

Společnost INROS LACKNER SE převzala odpovědnost za statické posouzení nové stavby. Pro výpočet 3D modelu použila program RSTAB pro prutové konstrukce.

Konstrukce

Nový terminál představuje ze čtyř stran průhledná prutová konstrukce pro odbavení cestujících a pro pasovou a celní kontrolu. Na straně pevniny jsou do konstrukce vsazeny ploché betonové boxy pro inženýrskou vybavenost a sociální zařízení.

Hlavní nosnou konstrukci tvoří sloupy ve tvaru písmene V z ocelových trubek, na nichž spočívají příhradové nosníky z I-profilů. Kvůli podloží v oblasti přístavu jsou sloupy založeny na pilotách.

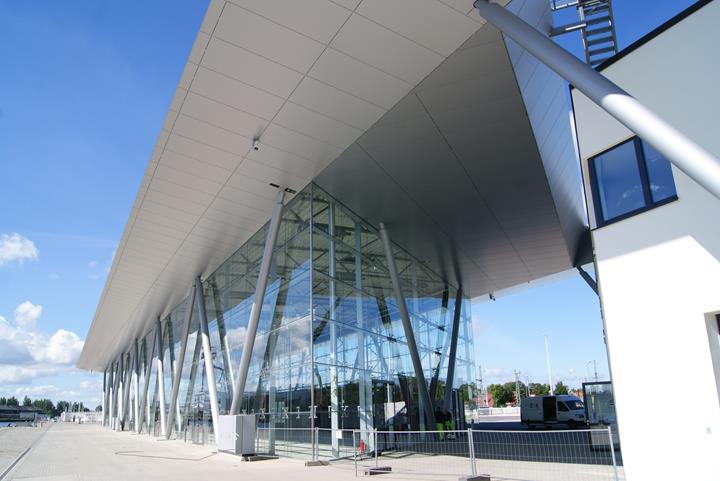

Kromě odbavovací haly se zde nachází také železobetonová servisní budova pro odbavení zavazadel a zázemí pro zaměstnance přístavu a personál celní a policejní kontroly. Střecha prosklené budovy terminálu je jemně vysunuta nad železobetonovou odbavovací budovu, není s ní ovšem nijak konstrukčně propojena.

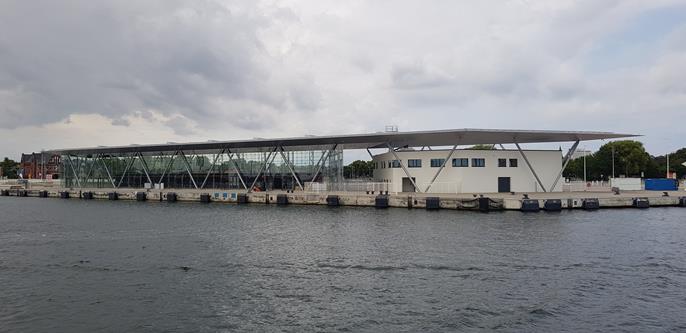

Lichoběžníkový tvar konstrukce v architektonickém návrhu respektuje tvar nábřeží.

Místo

Am Passagierkai, Liegeplatz 8
18119 Rostock, Německo

Specifikace projektu

Odbavovací terminál pro výletní lodě | Lodní terminál 8 ve Warnemünde, Německo | INROS LACKNER SE | www.inros-lackner.de

Odbavovací terminál pro výletní lodě | Lodní terminál 8 ve Warnemünde, Německo | Železobetonová servisní budova (vpravo) vedle terminálu | INROS LACKNER SE | www.inros-lackner.de

Odbavovací terminál pro výletní lodě | Lodní terminál 8 ve Warnemünde, Německo | Pohled od vody | INROS LACKNER SE | www.inros-lackner.de

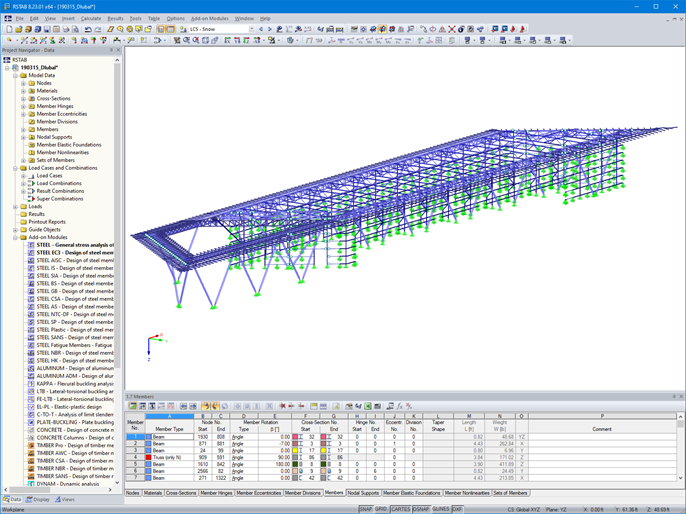

Odbavovací terminál | Projekt zákazníka navržený v programu RSTAB

Model RSTAB pro statickou analýzu | Odbavovací terminál pro výletní lodě | Lodní terminál 8 ve Warnemünde, Německo | INROS LACKNER SE | www.inros-lackner.de

Odbavovací terminál pro výletní lodě | Lodní terminál 8 ve Warnemünde, Německo | INROS LACKNER SE | www.inros-lackner.de

Údaje o modelu

Počet uzlů 2943

Počet prutů 5065

Počet zatěžovacích stavů 10

Počet kombinací zatížení 16

Počet kombinací výsledků 1

Celková hmotnost 440,105 t

Rozměry 183,468 x 31,250 x 12,755 m

Verze programu 8.23.01
