Terminal de cruceros | Cruise Center 8 | Warnemünde

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Además de la terminal de cruceros ubicada en el muelle 7, se construyó una segunda terminal de facturación de cruceros en Warnemünde, Alemania. Hay ocasiones en las que tres barcos pueden estar al mismo tiempo.

Inversor ROSTOCK PORT GmbH
www.rostock-port.de
Arquitecto BASTMANN + ZAVRACKY
BDA ARCHITEKTEN GMBH
www.bz-architekten.de
Análisis estructural INROS LACKNER SE
www.inros-lackner.de

Parámetros del modelo

Modelo

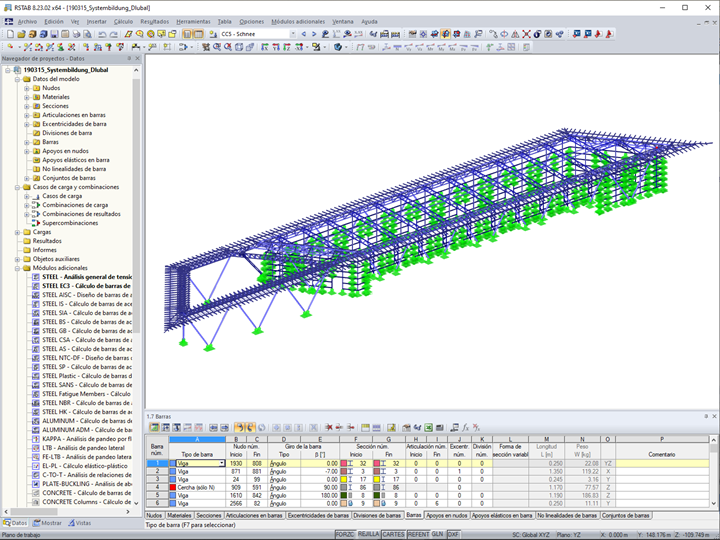

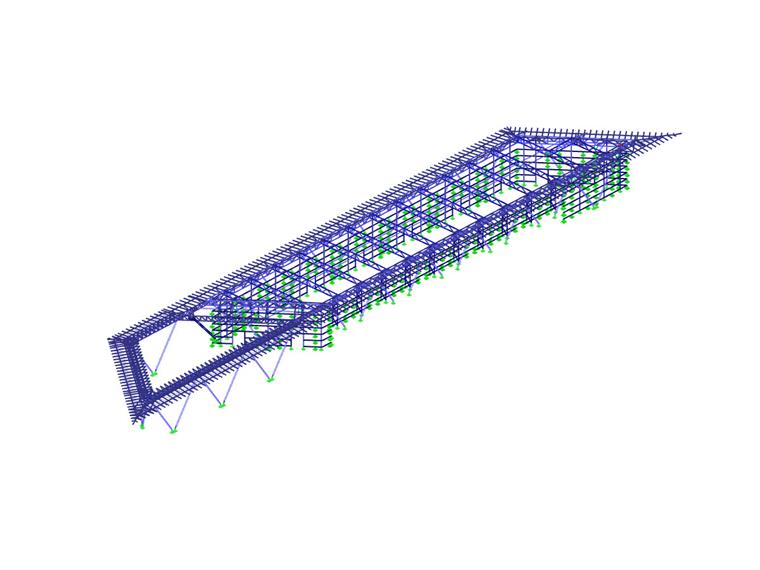

La empresa INROS LACKNER SE fue contratada para el diseño estructural del nuevo edificio. El programa de análisis de estructuras RSTAB se utilizó para el cálculo del modelo en 3D.

La estructura

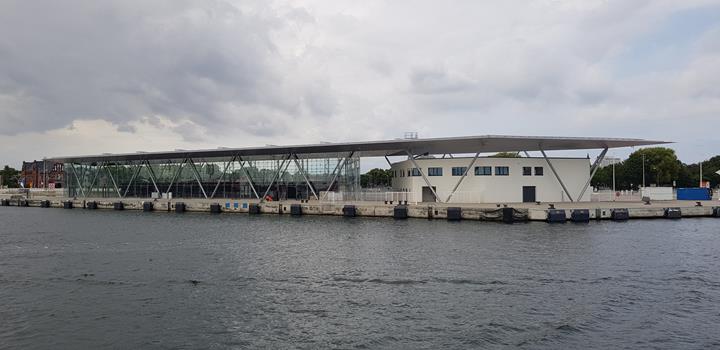

La nueva terminal es una estructura de cuatro lados transparente y de filigrana que incluye instalaciones para el control de pasaportes, aduanas y pasajes. En el lado del terreno, se construyeron estructuras macizas para servicios de construcción e instalaciones de baños.

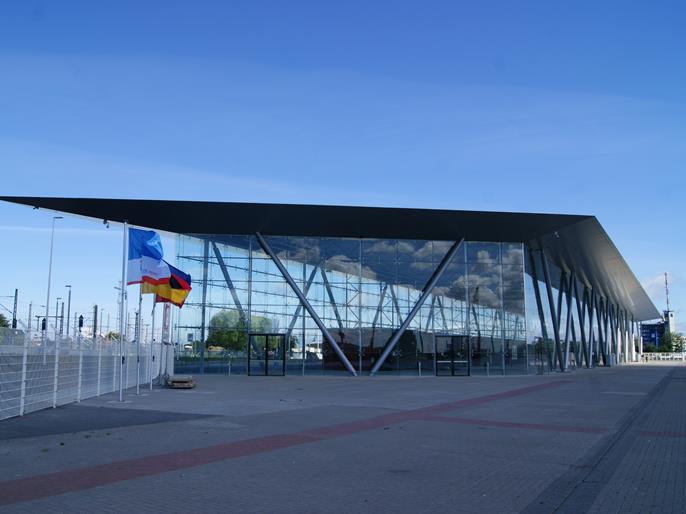

La estructura de soporte principal incluye pilares de acero tubulares en forma de V que soportan las vigas de celosía con vigas en I. Debido a las malas condiciones del suelo en la zona del puerto, los pilares están apoyados sobre pilotes.

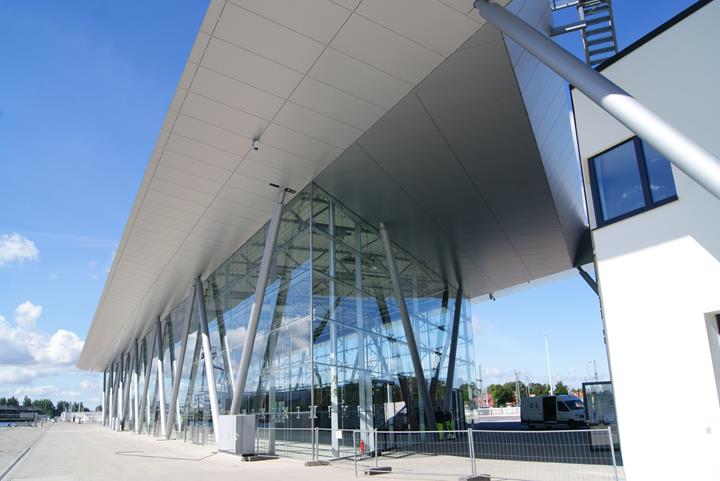

Además de la sala de facturación, hay un gran edificio de servicios para el manejo de equipaje y el personal de aduanas, policial y portuario. El techo del edificio acristalado de la terminal se extiende sobre el edificio macizo como una corona delgada de la cubierta, sin embargo no tiene ninguna conexión estructural.

Con la forma trapezoidal del edificio, el arquitecto ha proporcionado además el embarcadero terminal.

Ubicación del proyecto

Am Passagierkai, Liegeplatz 8
18119 Rostock, Alemania

Palabras clave

Terminal de cruceros Edificio de acero Edificio de terminal
