Kreuzfahrtterminal | Cruise Center 8 | Warnemünde

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

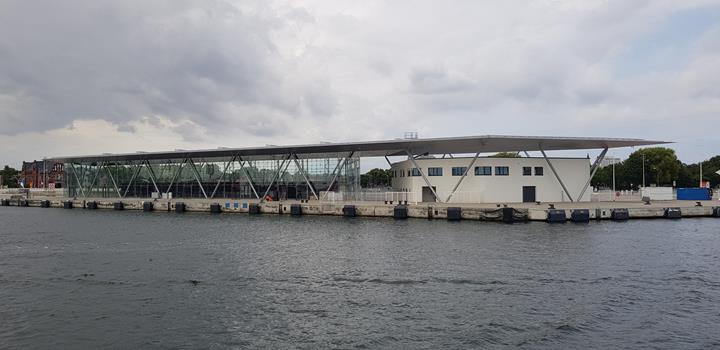

In Warnemünde wurde, ergänzend zum Kreuzfahrtterminal am Liegeplatz 7, ein weiteres Abfertigungsterminal für die Kreuzfahrtschiffe errichtet. Teilweise laufen hier drei Schiffe gleichzeitig an.

Bauherr ROSTOCK PORT GmbH
www.rostock-port.de
Architekt BASTMANN+ZAVRACKY
BDA ARCHITEKTEN GMBH
www.bz-architekten.de
Statische Berechnung INROS LACKNER SE
www.inros-lackner.de

Modellparameter

Modell

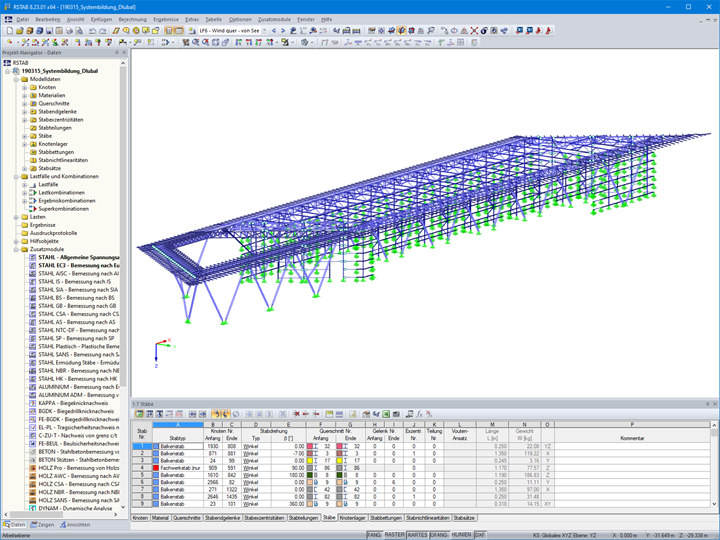

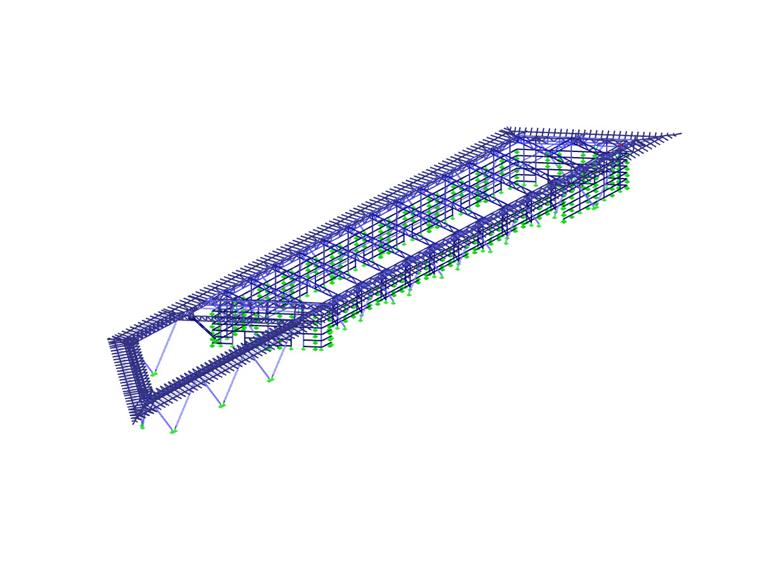

INROS LACKNER SE war für die Tragwerksplanung des neuen Gebäudes verantwortlich. Für die Berechnung des 3D-Modells wurde das Stabwerksprogramm RSTAB verwendet.

Konstruktion

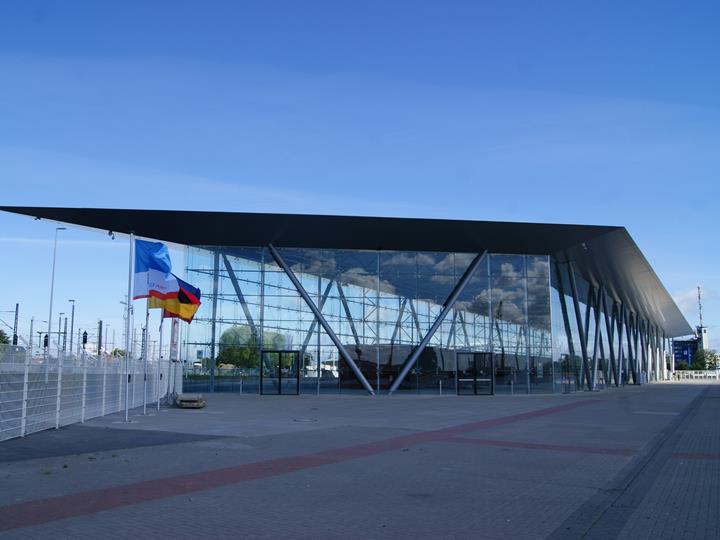

Das neue Terminal ist ein vierseitig transparentes und filigranes Abfertigungsgebäude mit Möglichkeiten für Pass-, Zoll- und Ticketkontrollen. Landseitig sind flache Boxen in Massivbauweise für die Haustechnik sowie Sanitärräume eingeschoben.

Die Primär-Tragkonstruktion bilden V-förmige Stahlrohrstützen auf denen Fachwerkträger aus I-Profilen aufliegen. Wegen des Baugrundes im Hafengebiet werden die Stützen auf Pfählen gegründet.

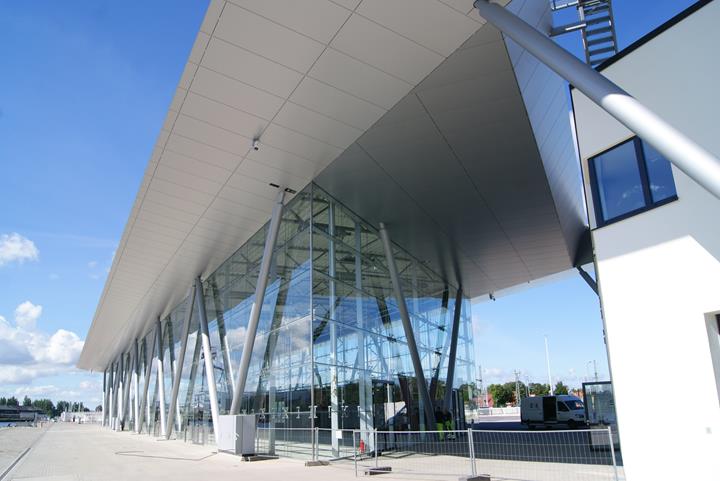

Neben der Abfertigungshalle befindet sich ein massives Servicegebäude für die Gepäckabfertigung sowie Zoll-, Polizei- und Hafenpersonal. Das Dach des verglasten Abfertigungsgebäudes schiebt sich als schmaler Dachkranz über das massive Abfertigungsgebäude, hat mit diesem aber keinerlei konstruktive Verbindung.

Mit der trapezförmigen Struktur der Gebäude hat der Architekt den Verlauf der Kaikante aufgenommen.

Projekt-Standort

Am Passagierkai, Liegeplatz 8
18119 Rostock

Schlüsselwörter

Kreuzfahrtterminal Stahlgebäude Abfertigungsgebäude
