Terminal per navi da crociera | Centro crociere 8 | Warnemünde

Oltre al terminal per navi da crociera situato al posto di ancoraggio 7, a Warnemünde è stato costruito un secondo terminal per il check-in. A volte ci sono fino a tre navi a fare scalo contemporaneamente.

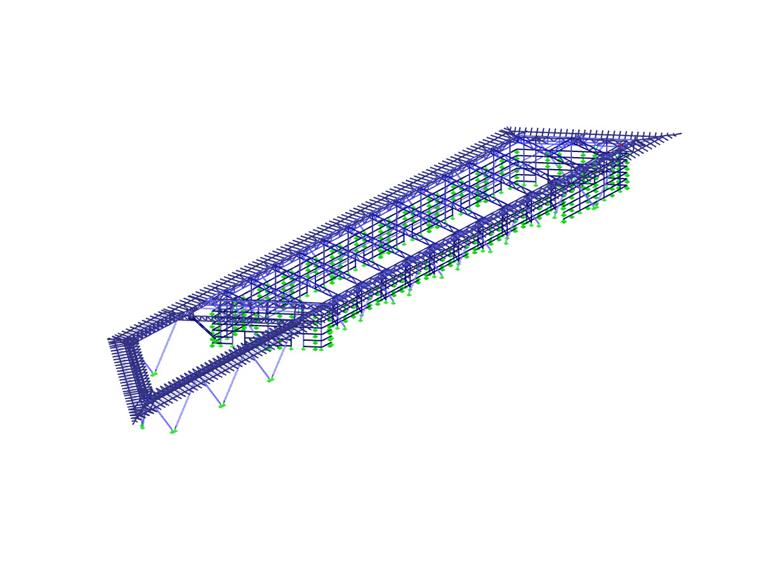

Modello 3D del Terminale per crociere 8 Warnemünde in RSTAB (© INROS LACKNER SE)

931x

Edificio del terminal

INROS LACKNER SE ha ricevuto l'incarico per la progettazione strutturale del nuovo edificio. Il programma di analisi per strutture intelaiate RSTAB è stato utilizzato per il calcolo del modello 3D.

Struttura

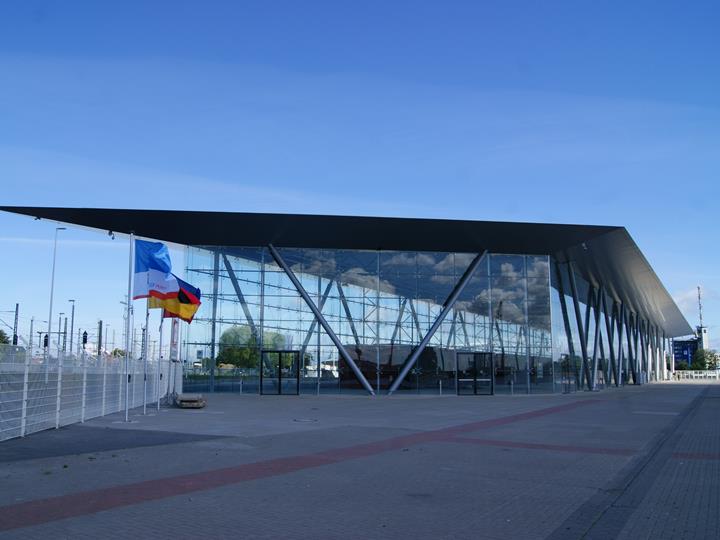

Il nuovo terminal è una struttura a filigrana trasparente a quattro lati che include i servizi di controllo passaporti, di dogana e la biglietteria. Sul lato terra, sono state realizzate delle strutture solide a box per le sale d'attesa e per i servizi della costruzione.

La struttura portante primaria è formata da colonne tubolari in acciaio a forma di V su cui poggiano travature reticolari realizzate con profili a I. A causa delle cattive condizioni del terreno nell'area del porto, le colonne sono ulteriormente supportate da pali.

Oltre alla sala per il check-in, c'è un grande edificio di servizio per la gestione dei bagagli, per i viaggiatori, per il personale doganale e per la polizia. Il tetto vetrato del terminal offre una stretta copertura sull'intero terminal, ma non ha collegamenti strutturali con esso.

Dando all'edificio una forma trapezoidale, l'architetto ha anche creato il molo terminale.

Posto

Am Passagierkai, Liegeplatz 8
18119 Rostock, Germania

Committente	ROSTOCK PORT GmbH www.rostock-port.de
Architettura	BASTMANN + ZAVRACKY BDA ARCHITEKTEN GMBH www.bz-architekten.de
Analisi strutturale	INROS LACKNER SE www.inros-lackner.de

Specifiche del progetto

Terminale di movimentazione per navi da crociera | Terminale per crociere 8 a Warnemünde, Germania | INROS LACKNER SE | www.inros-lackner.de

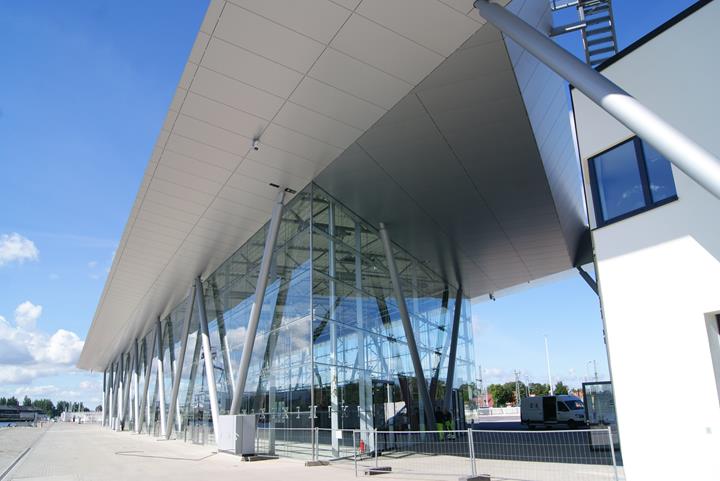

Massives Servicegebäude (rechts) neben dem Terminal

Terminale di movimentazione per navi da crociera | Terminale per crociere 8 a Warnemünde, Germania | Massives Servicegebäude (rechts) neben dem Terminal | INROS LACKNER SE | www.inros-lackner.de

Terminale di movimentazione per navi da crociera | Terminale per crociere 8 a Warnemünde, Germania | Vista dal mare | INROS LACKNER SE | www.inros-lackner.de

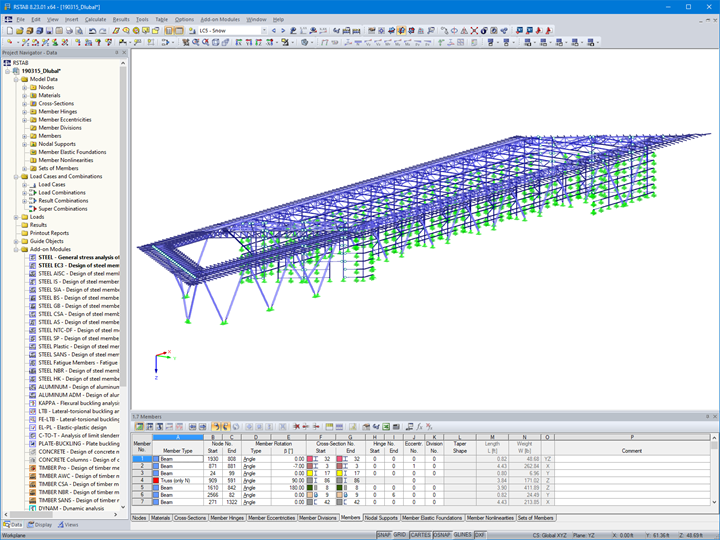

Terminale di manipolazione | Progetto cliente pianificato con RSTAB

Modello strutturale RSTAB | Terminale di movimentazione per navi da crociera | Terminale per crociere 8 a Warnemünde, Germania | INROS LACKNER SE | www.inros-lackner.de

Terminal passeggeri per navi da crociera | Terminale per crociere 8 a Warnemünde, Germania | INROS LACKNER SE | www.inros-lackner.de

Dati del modello

Numero di nodi 2943

Numero di aste 5065

Numero di casi di carico 10

Nr. di combinazioni di carico 16

Nr. di combinazioni di risultati 1

Peso totale 440,105 t

Dimensioni 183.468 x 31.250 x 12.755 m

Versione del programma 8.23.01
