Центр водных видов спорта, Форментера, Испания
Проект заказчика
![[DE] CP 001187 | Центр водных видов спорта, Форментера, Испания](/-/media/Images/netgenium/thumbnails/2/9/6/4/9/2964996/2964996.png?la=ru&mw=578&mlid=09069FA87AC44AF59490EBB4DDFB0D15&hash=9EA081F7AA11C041760695F508D9BB55FCF2167F)
-
01

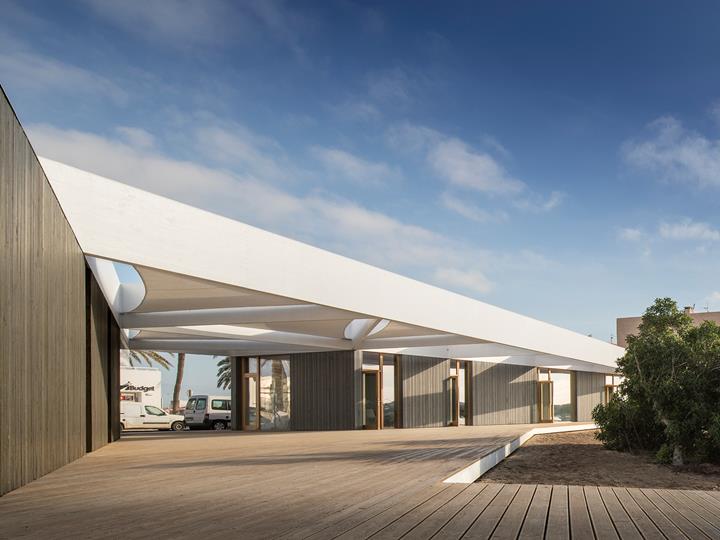

Рисунок - Центр водных видов спорта, Форментера, Испания (© Arq. Marià Castelló)
-
01

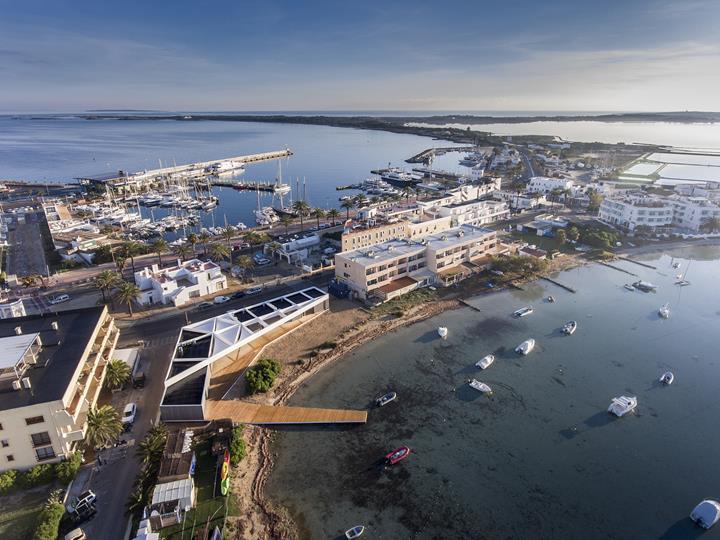

Рисунок - Аэрофотоснимок центра водных видов спорта (© Arq. Marià Castelló)
-
01

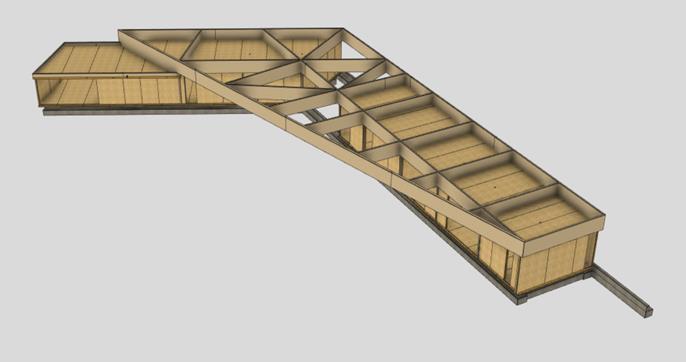

Рисунок - Модель центра водных видов спорта в программе cadwork (© Kmod Enginyeria en Fusta SL)
-
01

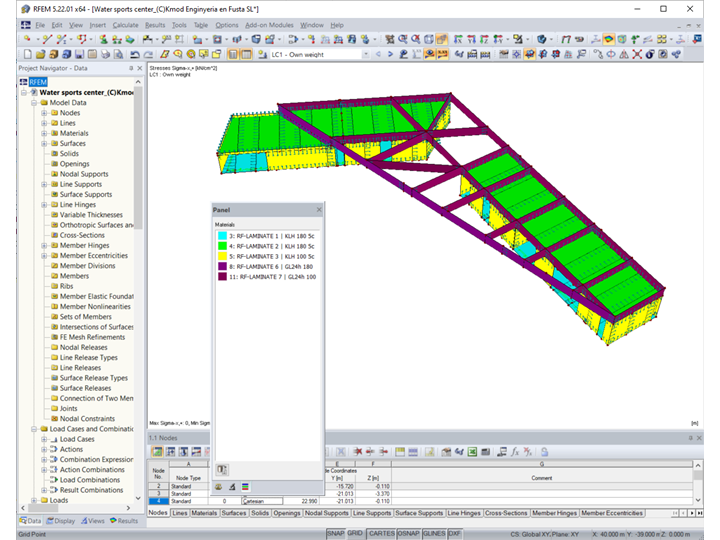

Рисунок - RFEM модель центра водных видов спорта (© Kmod Enginyeria en Fusta SL)
-
01

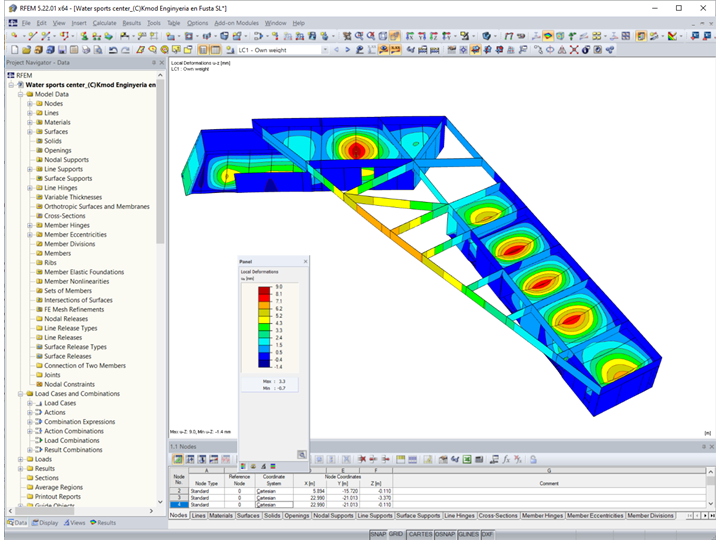

Рисунок - Отображение деформаций центра водных видов спорта в программе RFEM (© Kmod Enginyeria en Fusta SL)
-
01

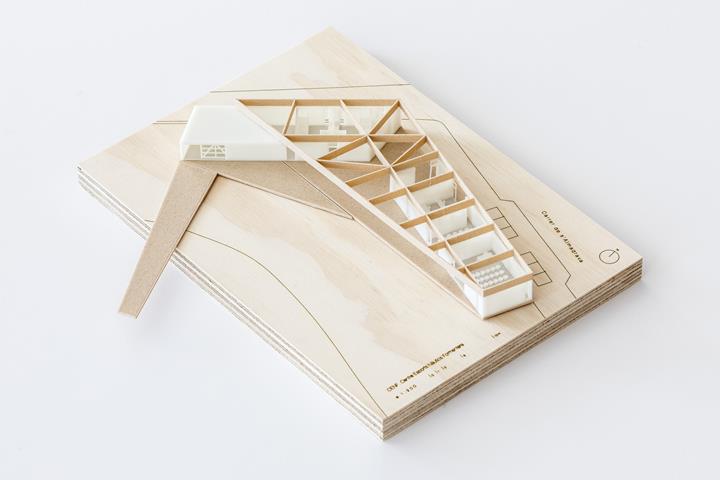

Рисунок - Архитектурная модель центра водных видов спорта (© Arq. Marià Castelló)
-
01
Рисунок - RFEM модель центра водных видов спорта (© Kmod Enginyeria en Fusta SL)
-
01
Рисунок - RFEM модель центра водных видов спорта (© Kmod Enginyeria en Fusta SL)
-
02
Рисунок - Аэрофотоснимок центра водных видов спорта (© Arq. Marià Castelló)
-
02
Рисунок - Центр водных видов спорта, Форментера, Испания (© Arq. Marià Castelló)
-
02
Рисунок - Модель центра водных видов спорта в программе cadwork (© Kmod Enginyeria en Fusta SL)
-
02
Рисунок - RFEM модель центра водных видов спорта (© Kmod Enginyeria en Fusta SL)
-
02
Рисунок - Отображение деформаций центра водных видов спорта в программе RFEM (© Kmod Enginyeria en Fusta SL)
-
02
Рисунок - Архитектурная модель центра водных видов спорта (© Arq. Marià Castelló)
-
02
Рисунок - RFEM модель центра водных видов спорта (© Kmod Enginyeria en Fusta SL)
-
02
Рисунок - RFEM модель центра водных видов спорта (© Kmod Enginyeria en Fusta SL)
-
03
Рисунок - Модель центра водных видов спорта в программе cadwork (© Kmod Enginyeria en Fusta SL)
-
03
Рисунок - Центр водных видов спорта, Форментера, Испания (© Arq. Marià Castelló)
-
03
Рисунок - Аэрофотоснимок центра водных видов спорта (© Arq. Marià Castelló)
-
03
Рисунок - RFEM модель центра водных видов спорта (© Kmod Enginyeria en Fusta SL)
-
03
Рисунок - Отображение деформаций центра водных видов спорта в программе RFEM (© Kmod Enginyeria en Fusta SL)
-
03
Рисунок - Архитектурная модель центра водных видов спорта (© Arq. Marià Castelló)
-
03
Рисунок - RFEM модель центра водных видов спорта (© Kmod Enginyeria en Fusta SL)
-
03
Рисунок - RFEM модель центра водных видов спорта (© Kmod Enginyeria en Fusta SL)
-
04
Рисунок - RFEM модель центра водных видов спорта (© Kmod Enginyeria en Fusta SL)
-
04
Рисунок - Центр водных видов спорта, Форментера, Испания (© Arq. Marià Castelló)
-
04
Рисунок - Аэрофотоснимок центра водных видов спорта (© Arq. Marià Castelló)
-
04
Рисунок - Модель центра водных видов спорта в программе cadwork (© Kmod Enginyeria en Fusta SL)
-
04
Рисунок - Отображение деформаций центра водных видов спорта в программе RFEM (© Kmod Enginyeria en Fusta SL)
-
04
Рисунок - Архитектурная модель центра водных видов спорта (© Arq. Marià Castelló)
-
04
Рисунок - RFEM модель центра водных видов спорта (© Kmod Enginyeria en Fusta SL)
-
04
Рисунок - RFEM модель центра водных видов спорта (© Kmod Enginyeria en Fusta SL)
-
05
Рисунок - Отображение деформаций центра водных видов спорта в программе RFEM (© Kmod Enginyeria en Fusta SL)
-
05
Рисунок - Центр водных видов спорта, Форментера, Испания (© Arq. Marià Castelló)
-
05
Рисунок - Аэрофотоснимок центра водных видов спорта (© Arq. Marià Castelló)
-
05
Рисунок - Модель центра водных видов спорта в программе cadwork (© Kmod Enginyeria en Fusta SL)
-
05
Рисунок - RFEM модель центра водных видов спорта (© Kmod Enginyeria en Fusta SL)
-
05
Рисунок - Архитектурная модель центра водных видов спорта (© Arq. Marià Castelló)
-
05
Рисунок - RFEM модель центра водных видов спорта (© Kmod Enginyeria en Fusta SL)
-
05
Рисунок - RFEM модель центра водных видов спорта (© Kmod Enginyeria en Fusta SL)
-
06
Рисунок - Архитектурная модель центра водных видов спорта (© Arq. Marià Castelló)
-
06
Рисунок - Центр водных видов спорта, Форментера, Испания (© Arq. Marià Castelló)
-
06
Рисунок - Аэрофотоснимок центра водных видов спорта (© Arq. Marià Castelló)
-
06
Рисунок - Модель центра водных видов спорта в программе cadwork (© Kmod Enginyeria en Fusta SL)
-
06
Рисунок - RFEM модель центра водных видов спорта (© Kmod Enginyeria en Fusta SL)
-
06
Рисунок - Отображение деформаций центра водных видов спорта в программе RFEM (© Kmod Enginyeria en Fusta SL)
-
06
Рисунок - RFEM модель центра водных видов спорта (© Kmod Enginyeria en Fusta SL)
-
06
Рисунок - RFEM модель центра водных видов спорта (© Kmod Enginyeria en Fusta SL)
На средиземноморском острове Форментера было недавно построено новое здание из кросс-ламинированной древесины, которое используется парусной школой и одновременно служит как центр водных видов спорта. Это одноэтажное здание состоит из двух отдельных частей, которые соединены друг с другом в области кровли посредством низкорасположенных балок из клееной ламинированной древесины.
| Заказчик | Inselrat Formentera, Испания |
| Архитектурный проект |
Arq. Marià Castelló, Испания m-ar.net |
| Расчет конструкций |
Ing. Albert Admetlla Font Kmod Enginyeria en Fusta SL, Испания |
| Конструкция |
Grupo Tragsa - Sepi, Испания Velima Systems SL, Испания |
Параметры модели
Модель
Автором данного проекта является Мария Кастелло (Marià Castelló), которая спроектировала его в соответствии со всеми текущими экологическими критериями строительства, использовав исключительно природные материалы такие как, например, дерево. Расчет конструкций затем выполнила компания Kmod Enginyeria en Fusta SL, которая решила для расчета предельных состояний по прочности и пригодности к эксплуатации применить программу RFEM и ее дополнительный модуль RF-LAMINATE. Все остальное проектирование было основано на технологии BIM и выполнялось в программе Cadwork.
Конструкция и расчет
Все кровельные панели из кросс-ламинированной древесины были спроектированы как плиты, которые передают горизонтальные нагрузки на поперечные стены. Также стены конструкции сделаны из кросс-ламинированной древесины. Соединения в элементах кровли и стен затем моделировались с помощью линейных шарниров. Их податливость притом рассматривалась по выбранным типом болтового закрепления. Полы здания сделаны из кросс-ламинированных деревянных панелей длиной 6,5 м и основаны упругом ленточном фундаменте.
Однако одной из самых больших проблем в расчете этого здания стала дополнительная стабилизация всей конструктивной системы с помощью верхней каркасной конструкции из клееных ламинированных деревянных балок, высота которых составляет более одного метра. К тому же, в некоторых местах данные балки длиной шесть метров служат также как консоли, которые соединяются с другими балками и тем самым образуют пространственную конструкцию. Потому чтобы лучше оценить поперечную устойчивость сооружения, они моделировались как поверхности. В целях демонстрации максимального прогиба, допускаемого нормой, были в расчетах учтены и оценены также поперечные ветровые нагрузки, действующие на данные элементы.
Дополнительный модуль RF-LAMINATE затем позволил задать требуемые CLT панели и клееные балки крыши в качестве элементов поверхности. Модуль был далее использован также для оптимизации толщины поверхности и расчета несущей способности.
Расположение проекта
Центр водных видов спортаКлючевые слова
Кросс-ламинированная древесина CLT Клееная ламинированная древесина CLT Древесина
