Centrum sportów wodnych, Formentera, Hiszpania
Projekt klienta

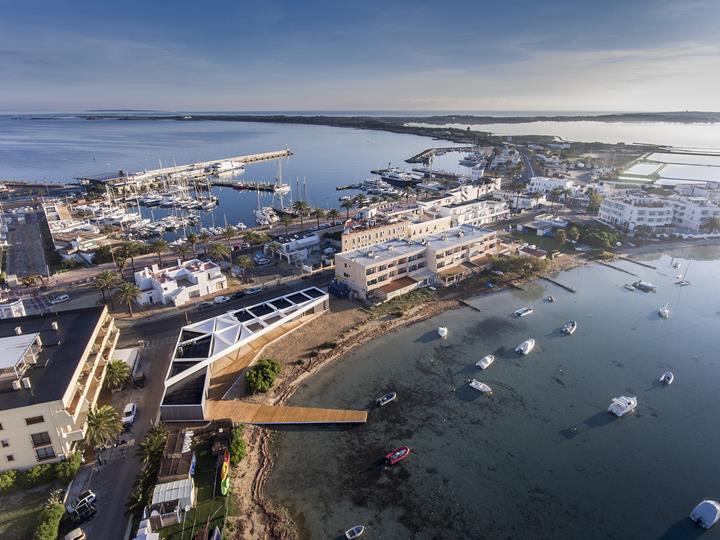

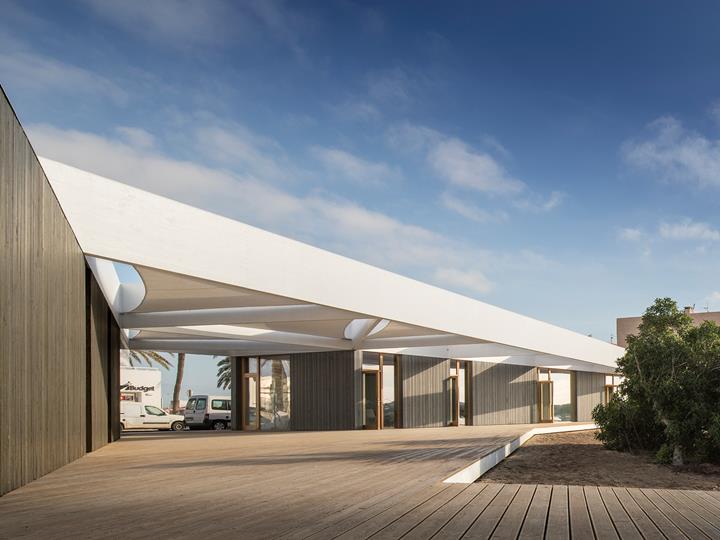

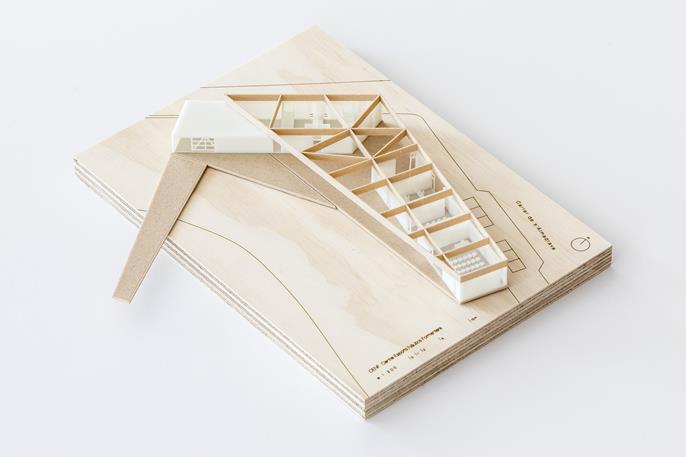

Na śródziemnomorskiej wyspie Formentera powstał nowy budynek z drewna klejonego krzyżowo. Korzysta z niego szkoła żeglarska oraz służy jako centrum sportów wodnych. Jednopiętrowy budynek składa się z dwóch oddzielnych części, które na poziomie dachu są połączone za pomocą głęboko wbudowanych belek z drewna klejonego.
Klient | Formentera Island Council, Hiszpania |
Architekt |
Arq. Marià Castelló, Hiszpania m-ar.net |
Obliczenia konstrukcyjne |
Ing. Albert Admetlla Font Kmod Enginyeria en Fusta SL, Hiszpania |
Konstrukcja |
Grupo Tragsa - Sepi, Hiszpania Velima Systems SL, Hiszpania |
Parametry modelu
Model

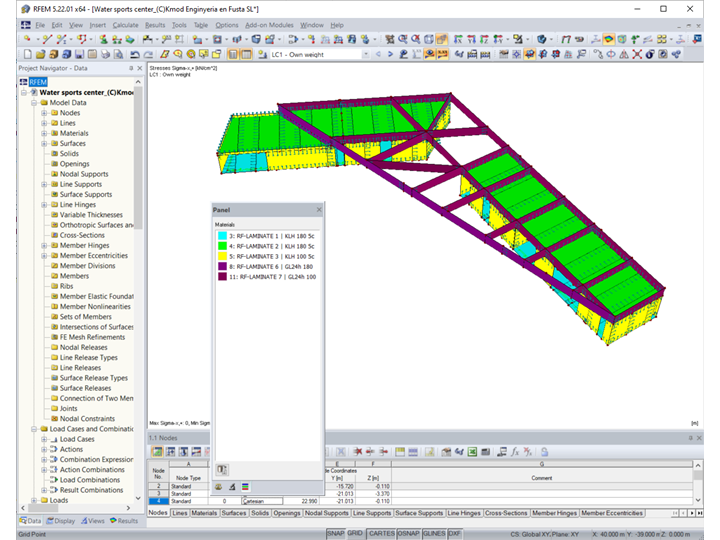

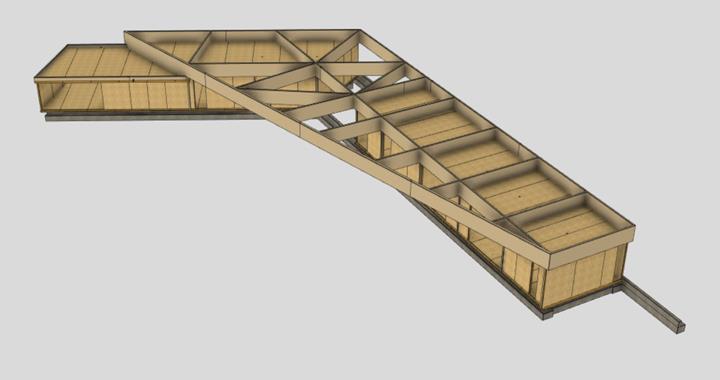

Marià Castelló wykonała projekt w oparciu o kryteria budownictwa ekologicznego i wykorzystała materiały naturalnego pochodzenia, takie jak drewno. Analiza statyczno-wytrzymałościowa została przeprowadzona przez Kmod Enginyeria en Fusta SL; obliczenia stanu granicznego nośności oraz użytkowalności zostały przeprowadzone w RFEM i RF-LAMINATE. Planowanie projektu oparto o BIM oraz nowoczesne oprogramowanie CAD.
Konstrukcja i projekt
Płyty dachowe z drewna klejonego krzyżowo zaprojektowano jako tarczę przenoszącą obciążenia poziome na ściany poprzeczne. Wszystkie ściany są również wykonane z drewna klejonego krzyżowo. Połączenia między dachem a ścianami zostały zamodelowane za pomocą przegubów liniowych. Podatność w połączeniu dobrano adekwatnie do zastosowanego typu łączników śrubowych. Podłoga składa się z jednokierunkowo zginanych paneli z drewna klejonego krzyżowo o długości 6,5 m opartych na belce podwalinowej, której zadano podłoże sprężyste.

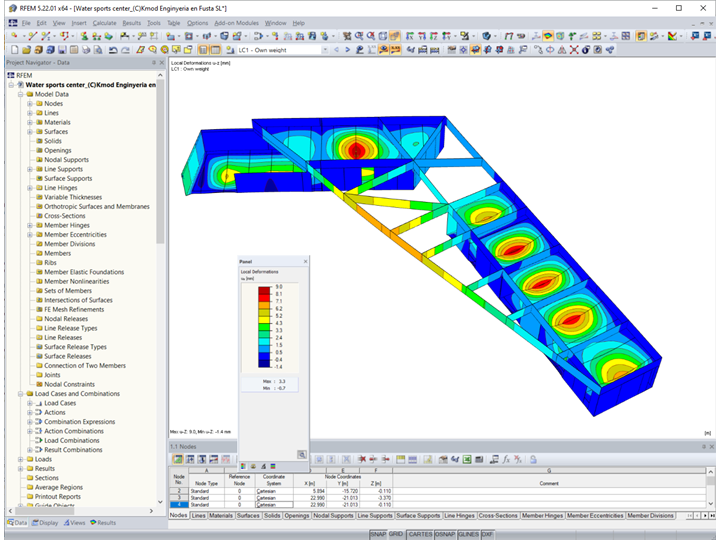

Jednym z największych wyzwań podczas analizy statyczno-wytrzymałościowej tego budynku było dodatkowo ustabilizowanie całej konstrukcji w górnej części. Zrealizowano to poprzez umieszczenie na budynku ramy z drewna klejonego o wysokości przekrojów wynoszącej ponad metr. W niektórych miejscach belki te pracują jako belki wspornikowe o długości sześciu metrów, łączą się z innymi elementami ramy i tworzą przestrzenną konstrukcję. Zostały one zamodelowane jako powierzchnie aby lepiej ocenić stateczność giętno-skrętną. Uwzględniono również poprzeczne obciążenia wiatrem rozłożone na te elementy, w celu wykazania stopnia wykorzystania warunku użytkowalności na ugięcia w kierunku poziomym.
Moduł dodatkowy RF-LAMINATE został wykorzystany aby prawidłowo zdefiniować sztywności paneli ściennych z drewna klejonego krzyżowo oraz elementów powłokowych, za pomocą których zamodelowano belki dachowe o dużej wysokości przekroju. Dzięki temu możliwa była optymalizacji ich grubości i dokładne sprawdzenie warunków wytrzymałościowych.
Lokalizacja projektu
Centrum sportów wodnychSłowa kluczowe
Drewno klejone krzyżowo CLT Drewno klejone warstwowo CLT Drewno
