CP 001187 | Centro de Deportes Náuticos de Formentera, España

01

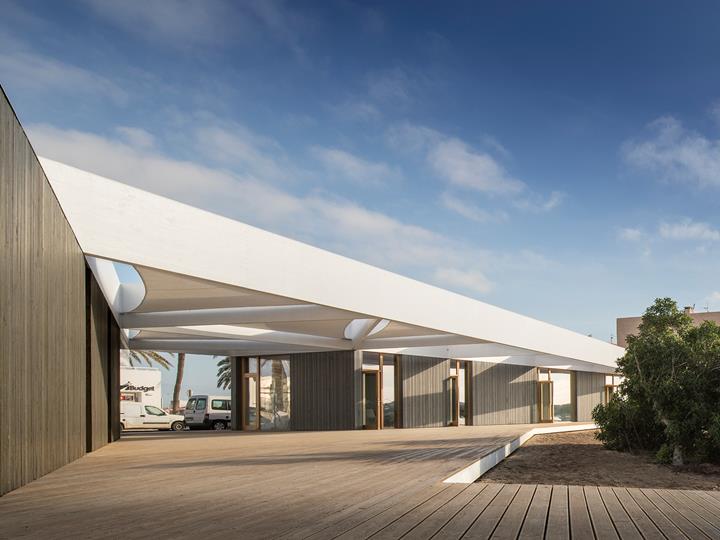

Centro de Deportes Náuticos de Formentera, España (© Arq. Marià Castelló)
01

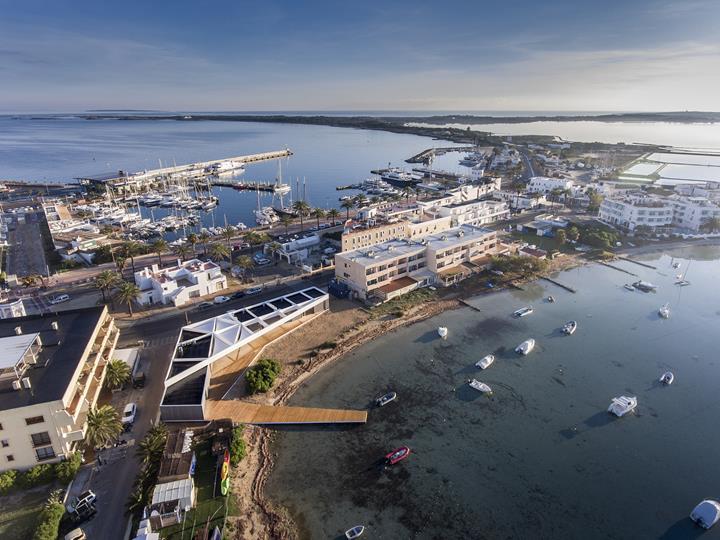

Vista aérea del Centro de Deportes Náuticos (© Arq. Marià Castelló)
01

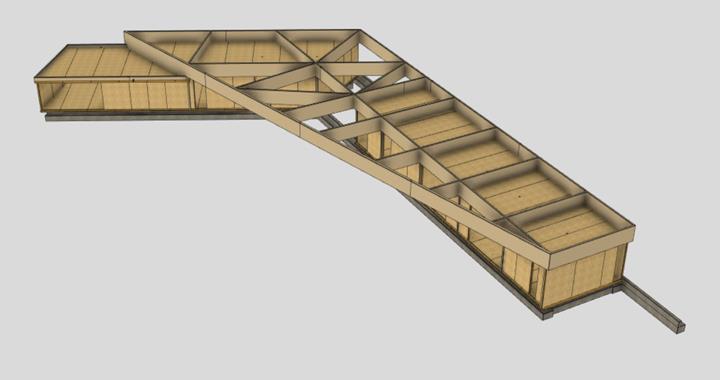

Modelo del Centro de Deportes Náuticos de Cadwork (© Kmod Enginyeria en Fusta SL)
01

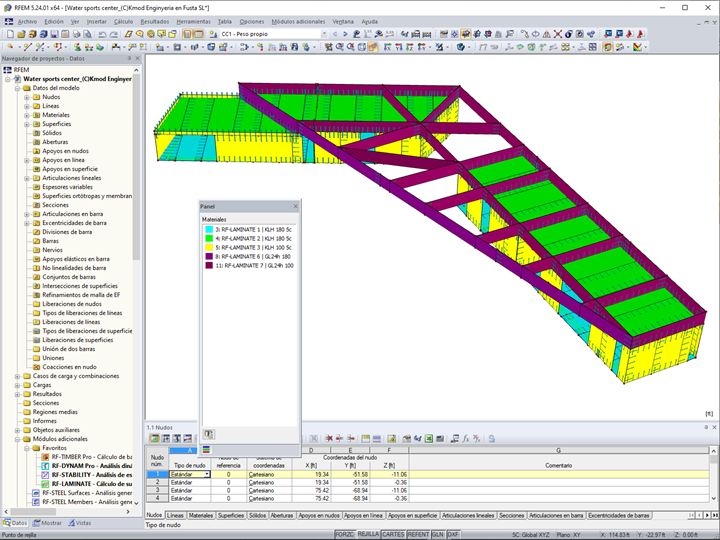

Modelo en RFEM del Centro de Deportes Náuticos (© Kmod Enginyeria en Fusta SL)
01

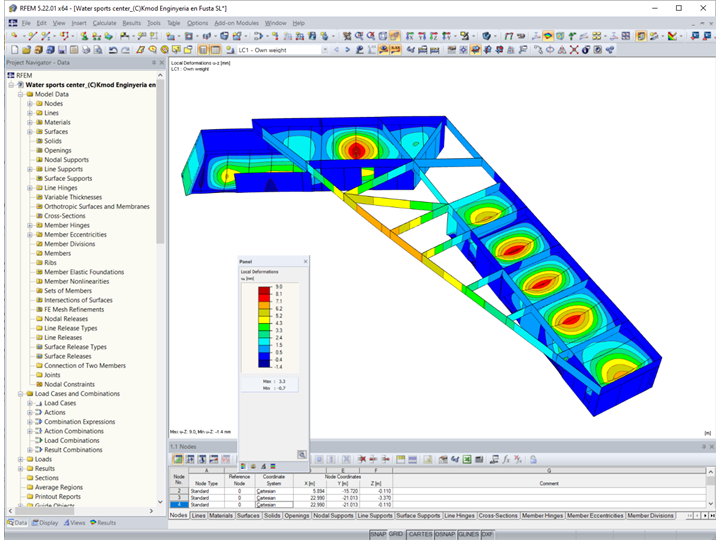

Deformación del polideportivo náutico de RFEM (© Kmod Enginyeria en Fusta SL)
01
Maqueta arquitectónica del Centro de Deportes Náuticos (© Arq. Marià Castelló)
01
Modelo en RFEM del Centro de Deportes Náuticos (© Kmod Enginyeria en Fusta SL)
01
Modelo en RFEM del Centro de Deportes Náuticos (© Kmod Enginyeria en Fusta SL)
01
Software para el cálculo y dimensionamiento de estructuras laminadas y de varias capas

Volver a Proyectos de clientes

3. noviembre 2020

001187

Estructuras de madera

Estructuras laminadas, tipo sándwich y CLT

En la isla mediterránea de Formentera, se construyó un nuevo edificio de madera contralaminada que se utiliza como escuela de vela y centro de deportes náuticos. El edificio de una planta se compone de dos partes separadas que están conectadas mediante vigas de madera laminada encolada de gran canto en el área de la cubierta.

Inversor	Consell Insular de Formentera, España
Arquitecto:	Arq. Marià Castelló, España m-ar.net
Cálculo estructural	Ing. Albert Admetlla Font Kmod Enginyeria en Fusta SL, España
Construcción	Grupo Tragsa - Sepi, España www.tragsa.es Velima Systems SL, España www.velimasystem.com

Parámetros del modelo

Modelo

Modelo | Edificio de madera contralaminada

Marià Castelló diseñó el proyecto según los criterios ecológicos de construcción y con materiales utilizados de origen natural, como la madera. El cálculo estructural fue realizado por Kmod Enginyeria en Fusta SL, donde los análisis de los estados límite últimos y de servicio se realizaron con RFEM y RF-LAMINATE. También se realizó una planificación basada en BIM así como también el uso de software cadwork.

La construcción y el dimensionamiento

Las placas de la cubierta de madera contralaminada se diseñaron como un panel que transfiere las cargas horizontales a los muros transversales. Todos los muros están hechos también de madera contralaminada. Las conexiones en los elementos de la cubierta y el muro se modelaron con articulaciones lineales. En esto se consideró la flexibilidad según el tipo de conexión roscada seleccionada. El suelo se compone de paneles de madera contralaminada de una longitud de 6,5 m de longitud sobre una cimentación elástica de zapata corrida.

Uno de los mayores desafíos en el cálculo de la estructura de este edificio fue estabilizar toda la estructura adicionalmente en la parte superior mediante la disposición de una estructura de entramado hecha de vigas de madera laminada encolada con más de un metro de altura. En algunos lugares, estas vigas sirven como voladizos con una longitud de seis metros, están conectadas con otras vigas y forman una estructura espacial. Se modelaron como superficies para evaluar mejor la estabilidad lateral. Las cargas de viento transversales en estos elementos también se consideraron y evaluaron para comprobar la flecha máxima según la normativa.

El módulo adicional RF-LAMINATE se utilizó para definir los paneles de CLT y las vigas de la cubierta de madera laminada encolada como elementos superficiales. El módulo adicional también se utilizó para optimizar los espesores de las superficies y para comprobar la capacidad de carga.

Ubicación del proyecto

Centro de Deportes Náuticos

Formentera, España

Palabras clave

Madera contralaminada CLT Madera laminada encolada MLE Madera
