Centrum vodních sportů, Formentera, Španělsko

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

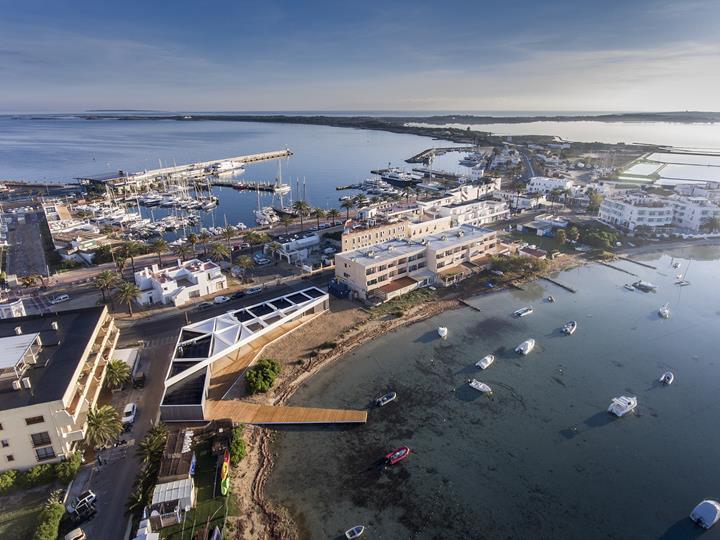

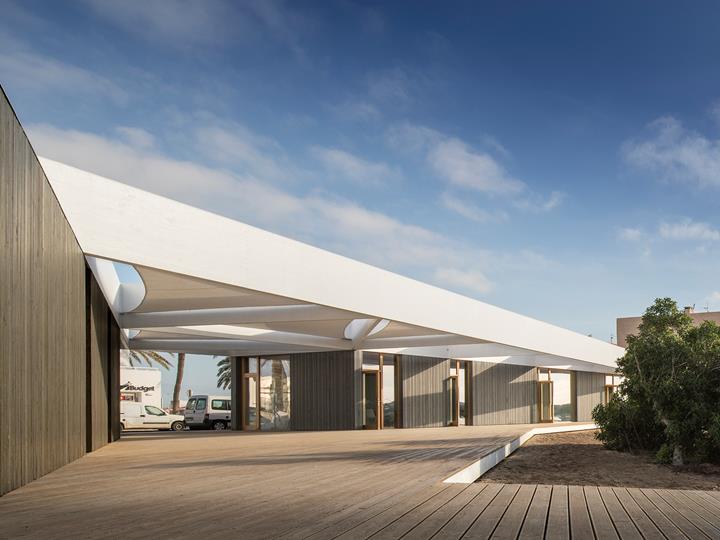

Na středomořském ostrově Formentera byla postavena nová budova z křížem lepeného dřeva, která slouží k provozu školy jachtingu a centra vodních sportů. Jednopodlažní budova se skládá ze dvou samostatných částí, které jsou v oblasti střechy spojeny nízko položenými trámy z lepeného lamelového dřeva.

Investor Rada ostrova Formentera, Španělsko
Architektonický návrh Arq. Marià Castelló, Španělsko
m-ar.net
Statický výpočet Ing. Albert Admetlla Font
Kmod Enginyeria en Fusta SL, Španělsko
Konstrukce

Grupo Tragsa - Sepi, Španělsko
www.tragsa.es

Velima Systems SL, Španělsko
www.velimasystem.com

Parametry modelu

Model

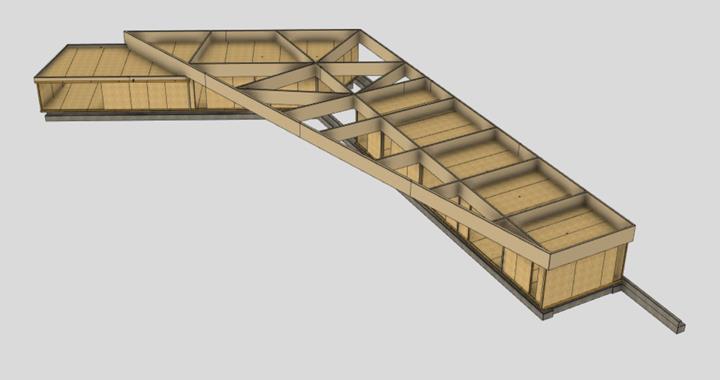

Návrh projektu, jehož autorem je Marià Castelló, splňuje ekologická kritéria stavby a počítá s přírodními materiály, jako je dřevo. Statickým výpočtem byla pověřena společnost Kmod Enginyeria en Fusta SL, která provedla posouzení pevnosti a použitelnosti v programech RFEM a RF-LAMINATE. Projektování bylo založeno na metodě BIM a uplatnil se při něm také software cadwork.

Konstrukce a posouzení

Střešní panely z křížem lepeného dřeva byly navrženy jako desky, které přenášejí vodorovná zatížení na příčné stěny. Všechny stěny byly také vyrobeny z křížem lepeného dřeva. Spoje střešních a stěnových prvků byly modelovány pomocí liniových kloubů. Poddajnost byla přitom zohledněna podle zvoleného typu šroubového spoje. Podlahu tvoří desky z křížem lepeného dřeva s jednoosou napjatostí o délce 6,5 m na pružně uložených okrajových základových pásech.

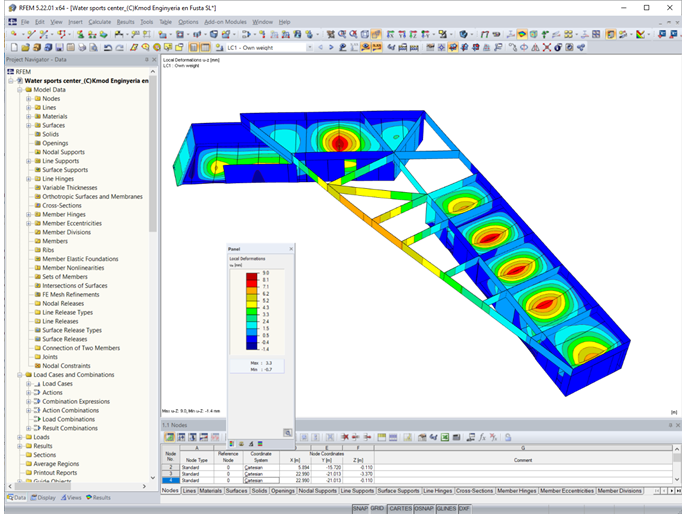

Jednou z největších výzev při statické analýze této stavby byla dodatečná stabilizace celého systému horní rámovou konstrukcí z lepených lamelových dřevěných nosníků, jejichž výška přesahuje 1 metr. Na některých místech slouží tyto nosníky jako konzoly o délce 6 metrů, zajišťují spojení s jinými nosníky a vytvářejí nosnou prostorovou konstrukci. Byly modelovány jako plochy pro lepší vyhodnocení příčné stability. Pro posouzení maximálního průhybu podle normy byla zohledněna a vyhodnocena také zatížení větrem v příčném směru, která na tyto prvky působí.

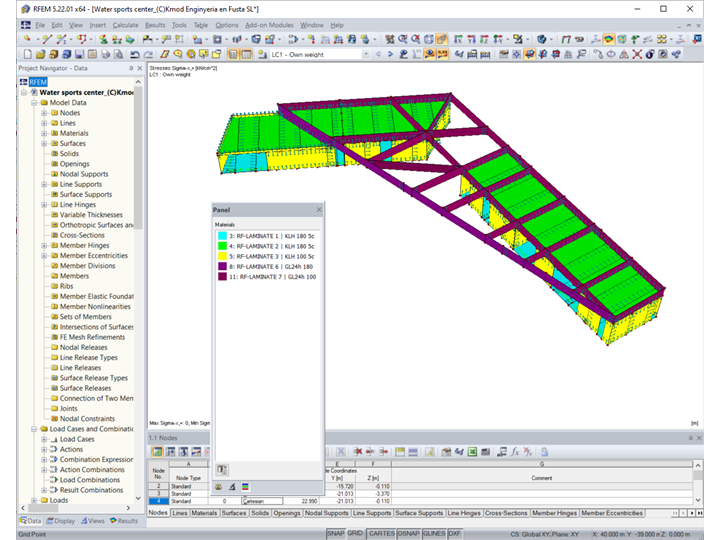

V přídavném modulu RF-LAMINATE byly zadány desky z křížem lepeného dřeva a nosníky z lepeného lamelového dřeva jako plošné prvky. Tento přídavný modul dále posloužil k optimalizaci tloušťky ploch a k posouzení únosnosti.

Umístění projektu

Centrum vodních sportů
Formentera, Španělsko

Klíčová slova

Křížem lepené dřevo CLT Lepené lamelové dřevo GLT Dřevo
