Centro per sport acquatici, Formentera, Spagna
Progetto cliente
![[DE] CP 001187 | Centro per sport acquatici, Formentera, Spagna](/-/media/Images/netgenium/thumbnails/2/9/6/4/9/2964993/2964993.png?la=it&mw=280&mlid=614EC1FAE9D247E98944A9BDCA97C4D4&hash=2964848A238518B39404049014FC419FE9D6CB24)
-
01

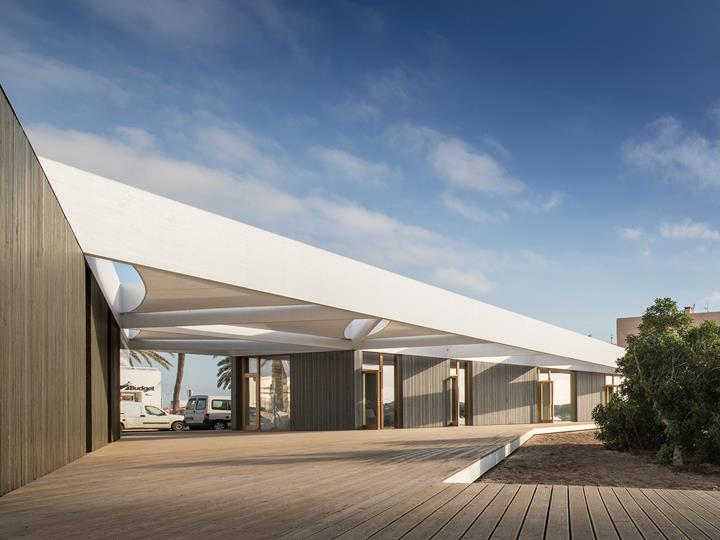

Immagine - Centro per sport acquatici, Formentera, Spagna (© Arq. Marià Castelló)
-
01

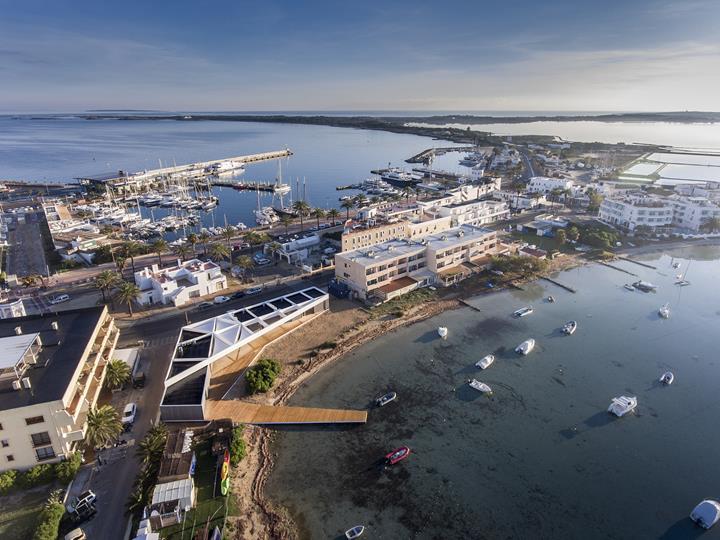

Immagine - Vista aerea del centro per sport acquatici (© Arq. Marià Castelló)
-
01

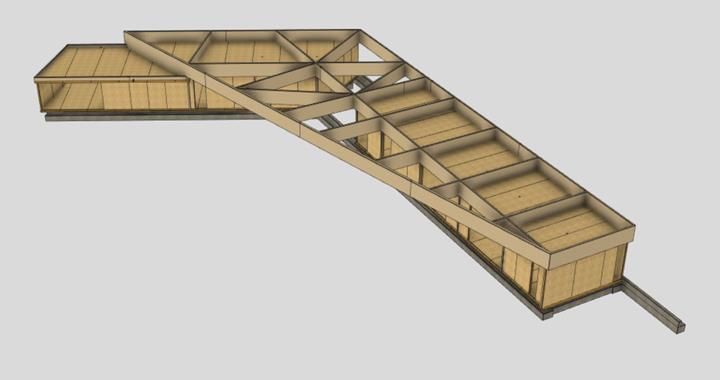

Immagine - Modello del centro per sport acquatici in cadwork (© Kmod Enginyeria en Fusta SL)
-
01

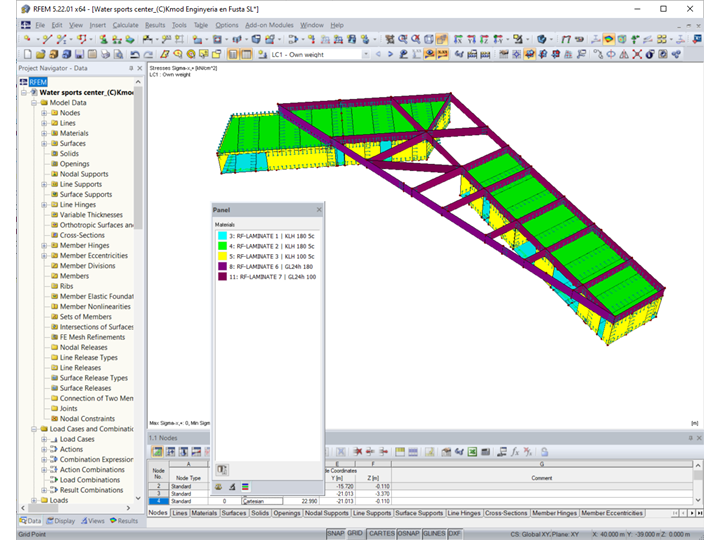

Immagine - Modello di RFEM del centro per sport acquatici (© Kmod Enginyeria en Fusta SL)
-
01

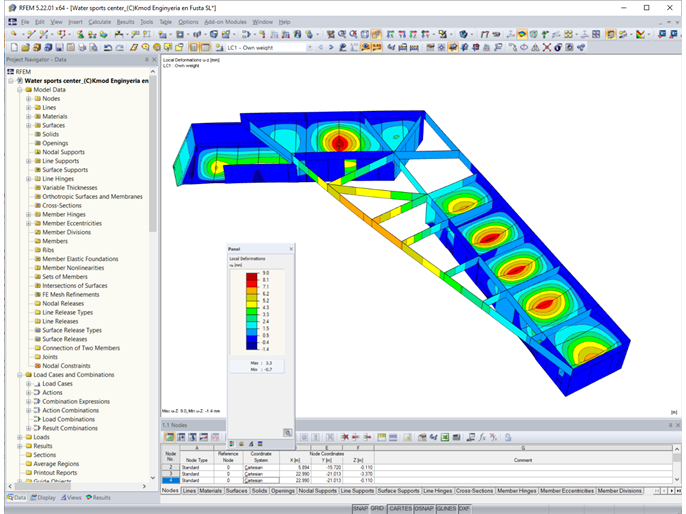

Immagine - Deformazione del centro per sport acquatici in RFEM (© Kmod Enginyeria en Fusta SL)
-
01

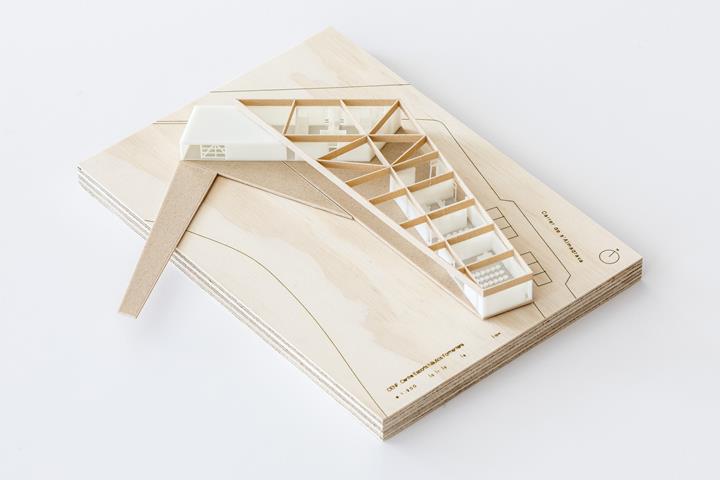

Immagine - Modello architettonico del centro per sport acquatici (© Arq. Marià Castelló)
-
01
Immagine - Modello di RFEM del centro per sport acquatici (© Kmod Enginyeria en Fusta SL)
-
01
Immagine - Modello di RFEM del centro per sport acquatici (© Kmod Enginyeria en Fusta SL)
-
02
Immagine - Vista aerea del centro per sport acquatici (© Arq. Marià Castelló)
-
02
Immagine - Centro per sport acquatici, Formentera, Spagna (© Arq. Marià Castelló)
-
02
Immagine - Modello del centro per sport acquatici in cadwork (© Kmod Enginyeria en Fusta SL)
-
02
Immagine - Modello di RFEM del centro per sport acquatici (© Kmod Enginyeria en Fusta SL)
-
02
Immagine - Deformazione del centro per sport acquatici in RFEM (© Kmod Enginyeria en Fusta SL)
-
02
Immagine - Modello architettonico del centro per sport acquatici (© Arq. Marià Castelló)
-
02
Immagine - Modello di RFEM del centro per sport acquatici (© Kmod Enginyeria en Fusta SL)
-
02
Immagine - Modello di RFEM del centro per sport acquatici (© Kmod Enginyeria en Fusta SL)
-
03
Immagine - Modello del centro per sport acquatici in cadwork (© Kmod Enginyeria en Fusta SL)
-
03
Immagine - Centro per sport acquatici, Formentera, Spagna (© Arq. Marià Castelló)
-
03
Immagine - Vista aerea del centro per sport acquatici (© Arq. Marià Castelló)
-
03
Immagine - Modello di RFEM del centro per sport acquatici (© Kmod Enginyeria en Fusta SL)
-
03
Immagine - Deformazione del centro per sport acquatici in RFEM (© Kmod Enginyeria en Fusta SL)
-
03
Immagine - Modello architettonico del centro per sport acquatici (© Arq. Marià Castelló)
-
03
Immagine - Modello di RFEM del centro per sport acquatici (© Kmod Enginyeria en Fusta SL)
-
03
Immagine - Modello di RFEM del centro per sport acquatici (© Kmod Enginyeria en Fusta SL)
-
04
Immagine - Modello di RFEM del centro per sport acquatici (© Kmod Enginyeria en Fusta SL)
-
04
Immagine - Centro per sport acquatici, Formentera, Spagna (© Arq. Marià Castelló)
-
04
Immagine - Vista aerea del centro per sport acquatici (© Arq. Marià Castelló)
-
04
Immagine - Modello del centro per sport acquatici in cadwork (© Kmod Enginyeria en Fusta SL)
-
04
Immagine - Deformazione del centro per sport acquatici in RFEM (© Kmod Enginyeria en Fusta SL)
-
04
Immagine - Modello architettonico del centro per sport acquatici (© Arq. Marià Castelló)
-
04
Immagine - Modello di RFEM del centro per sport acquatici (© Kmod Enginyeria en Fusta SL)
-
04
Immagine - Modello di RFEM del centro per sport acquatici (© Kmod Enginyeria en Fusta SL)
Un nuovo edificio in legno a strati incrociati è stato costruito sull'isola mediterranea di Formentera, che viene utilizzato da una scuola di vela e un centro per sport acquatici. L'edificio a un piano è costituito da due parti separate che sono collegate da travi piane incollate nella zona del copertura.
| Committente | Inselrat Formentera, Spagna |
| Architetto |
Arq. Marià Castelló, Spagna m-ar.net |
| Analisi strutturale |
Ing. Albert Admetlla Font Kmod Enginyeria en Fusta SL, Spagna |
| Struttura |
Grupo Tragsa - Sepi, Spagna Velima Systems SL, Spagna |
Parametri modello
Modello
Marià Castelló ha progettato il progetto secondo criteri di costruzione ecologici e utilizzando materiali di origine naturale, come il legno. L'analisi strutturale è stata eseguita da Kmod Enginyeria en Fusta SL che ha effettuato la verifica dello stato limite di resistenza e di esercizio con RFEM e RF-LAMINATE. È stata anche eseguita la pianificazione basata sul BIM ed è stato utilizzato il software cadwork.
Struttura e progettazione
I pannelli della copertura in legno lamellare a strati incrociati sono stati progettati come un pannello che trasferisce i carichi orizzontali alle pareti trasversali. Anche tutte le pareti sono in legno a strati incrociati. La modellazione dei collegamenti su elementi di copertura e pareti dovrà essere effettuata con vincoli interni delle linee. La flessibilità è stata considerata in base al tipo di bullone selezionato. Il solaio è costituito da pannelli di legno Xlam monodimensionali di lunghezza trasversale di 6,5 m poggianti su una fondazione a bordo elastico.
Una delle maggiori sfide nell'analisi strutturale di questo edificio è stata quella di stabilizzare ulteriormente l'intera struttura nella parte superiore grazie al posizionamento di una struttura a telaio costituita da travi di legno lamellare incollate con più di un metro di altezza. In alcuni punti, queste travi fungono da sbalzi di una lunghezza di sei metri, si collegano ad altre travi e formano una struttura spaziale. Sono stati modellati come superfici per valutare meglio la stabilità laterale. Sono stati considerati e valutati anche i carichi trasversali del vento in questi elementi al fine di verificare la massima inflessione secondo la norma.
Il modulo aggiuntivo RF-LAMINATE è stato utilizzato per definire i pannelli XLAM e le travi in legno lamellare come elementi di superficie. Il modulo aggiuntivo è stato utilizzato anche per ottimizzare gli spessori delle superfici e per progettare la capacità portante.
Posizione del progetto
Centro per sport acquaticiParole chiave
Legno a strati incrociati XLAM Legno lamellare incollato XLAM Legno
Scrivi un commento...
Scrivi un commento...
- Visualizzazioni 1302x
- Aggiornato 18. marzo 2021
Contattaci
Hai domande o bisogno di consigli?
Contattaci gratuitamente tramite e-mail, chat o il nostro forum di supporto o trova varie soluzioni e consigli utili nella nostra pagina delle FAQ.
![[DE] CP 001187 | Centro per sport acquatici, Formentera, Spagna](/-/media/Images/netgenium/thumbnails/2/9/6/4/9/2964993/2964993.png?la=it&mw=348&mlid=614EC1FAE9D247E98944A9BDCA97C4D4&hash=2E10B21A5BE25901F3F28A55BDE2CDD248BE637A)
![[EN] Travi in legno e strutture superficiali | Parte 2: Verifica](/-/media/Images/netgenium/thumbnails/3/0/5/3/6/3053602/3053602.png?la=it&mw=348&mlid=6518D45F21AF4D60BEEFA5AC76CB46DC&hash=B88990CFFFE428B16AF49C2B38E44D797CCC8D34)
![[EN] Travi in legno e strutture superficiali | Parte 1: Modellazione, Input di carico, Combinatoria](/-/media/Images/netgenium/thumbnails/3/0/4/7/0/3047012/3047012.png?la=it&mw=348&mlid=307AC58FFC27440991EF52C77CB031F0&hash=692905C466D6EB1C4E1DF14D9477DD036B3A7696)
![[EN] KB 000873 | Alternativa al metodo gamma: Trave composta flessibile come modello di struttura](/-/media/Images/netgenium/thumbnails/3/0/4/3/1/3043176/3043176.png?la=it&mw=348&mlid=FC70E0C60119423BB900C12BF1518EB3&hash=55EF61239DF9C8BB1841A6598A6977BDC1B8C6D2)
![[EN] KB 000891 | Opzioni di visualizzazione per i valori dei risultati sulle superfici](/-/media/Images/netgenium/thumbnails/3/0/4/3/0/3043074/3043074.png?la=it&mw=348&mlid=871CBDF14E7F4D6D862057A8DB7052C2&hash=2F86AEB3C54542DBD7326F7C41432FF9D4AF990C)
![[EN] KB 000857 | Modellazione dell'asta perpendicolare all'asta esistente](/-/media/Images/netgenium/thumbnails/3/0/4/0/7/3040772/3040772.png?la=it&mw=348&mlid=6692934448614073A5C5D1677B139EF4&hash=64BA61C8959C22B5E90438ABB0521FD40242B5A2)
![[EN] KB 000733 | Opzione di filtro per le tabelle dei risultati nei moduli di progetto](/-/media/Images/netgenium/thumbnails/3/0/1/5/8/3015860/3015860.png?la=it&mw=348&mlid=F9F8E6FF72F847978BC8C872E20C2C80&hash=2F29174F99C90154D64C69EC29A6C32A0108433C)
![[EN] KB 000945 | Opzioni di visualizzazione per grafica 3D](/-/media/Images/netgenium/thumbnails/3/0/1/5/6/3015612/3015612.png?la=it&mw=348&mlid=8D04F75A340C465BA02A13E5945A03AF&hash=8DCB5C52B9BBB7BE1D57F266EF9E6D0B14956BB1)
![[EN] KB 000991 | Tipi di collegamenti in legno RF/JOINTS - Steel to Timber](/-/media/Images/netgenium/thumbnails/3/0/1/5/5/3015583/3015583.png?la=it&mw=348&mlid=ADC768CD14DF47599EE83CC337A29E68&hash=FC8C33A6396F52A406420C84B969A2097DC4130B)
![[EN] KB 000742 | Confronto dei risultati con valori limite definiti](/-/media/Images/netgenium/thumbnails/3/0/1/4/4/3014414/3014414.png?la=it&mw=348&mlid=E9A20FD36B534E90955FEA08DDB54827&hash=8ABC57DCF225C8354ED5059CB81B716F4499EE14)
![[EN] KB 000694 | Analisi delle vibrazioni "semplificata" per EC 5](http://img.youtube.com/vi/Hup5wYjKezM/mqdefault.jpg)
![[EN] KB 000787 | Considerando il modulo elastico di scorrimento del collegamento in legno](/-/media/Images/netgenium/thumbnails/3/0/1/4/6/3014628/3014628.png?la=it&mw=348&mlid=04FE50E3CB4E4FD8A77886A1DEB49C0B&hash=A5990BD79255F8BBB8A77F9D0CA364199486DF06)
![[EN] KB 000711 | Modellazione di strutture in legno lamellare](/-/media/Images/netgenium/thumbnails/3/0/1/3/9/3013959/3013959.png?la=it&mw=348&mlid=29265D0AA3E24DD1816D53130D192523&hash=D964B2A74A92C585156D0F246715BDB64999FE1F)
![[EN] KB 000737 | Modellazione di strutture in legno lamellare](/-/media/Images/netgenium/thumbnails/3/0/1/2/7/3012799/3012799.png?la=it&mw=348&mlid=622D6BD6558F438FBDE46085F9714AE3&hash=331392E1F2E54573F738550CB243D192E2772667)
![[EN] KB 000689 | Modellazione di strutture in legno lamellare](/-/media/Images/netgenium/thumbnails/3/0/1/3/8/3013889/3013889.png?la=it&mw=348&mlid=38EBF6A127D44B9192CE7BF02DF33E54&hash=4F04C167C22CDC76998A24CAF26EA3731E259420)
![[EN] KB 000982 | Modello instabile](/-/media/Images/netgenium/thumbnails/3/0/0/0/7/3000728/3000728.png?la=it&mw=348&mlid=B64BFFE061054C198B8C73DD64BA6A25&hash=23950AFD0141A7B23A4C77A257BBA15A912FC08B)
Nuovo
Definizione di qualsiasi sequenza di carico concentrato con un solo carico dell'asta
Le distribuzioni arbitrarie dei carichi concentrati si verificano spesso nella definizione dei carichi delle strutture a trave.
- Analisi generale delle tensioni
- Risultati grafici e numerici delle tensioni e dei rapporti tensionali completamente integrati in RFEM
- Flessibilità di verifica con le composizioni di diversi strati
- Alta efficienza dovuta ai pochi dati di input necessari
- Flessibilità dovuta ad opzioni di impostazione di calcolo dettagliate
- RF-LAMINATE genera una matrice di rigidezza locale della superficie in RFEM sulla base del modello di materiale selezionato e della stratificazione. Sono disponibili i seguenti modelli di materiale:
- Ortotropo
- Isotropo
- Definito dall'utente
- Ibrido (combinazioni di modelli di materiale)
- Possibilità di salvare in un database le strutture stratificate frequentemente utilizzate
- Determinazione delle tensioni di base, di taglio ed equivalenti
- Oltre alle tensioni di base, sono disponibili come risultati le tensioni richieste secondo DIN EN 1995-1-1 e l'interazione di tali tensioni.
- Calcolo delle tensioni di parti strutturali di quasi qualsiasi forma
- Tensioni equivalenti calcolate secondo diversi approcci:
- Ipotesi di modifica della forma (von Mises)
- Criterio della tensione tangenziale massima (Tresca)
- Massima tensione normale (Rankine)
- Massima deformazione ammissibile (Bach)
- Calcolo delle tensioni tangenziali trasversali secondo Mindlin, Kirchhoff o specifiche dell'utente
- Verifica dello stato limite di esercizio con controllo degli spostamenti delle superfici
- Specifiche di inflessioni limite definite dall'utente
- Possibilità di considerare l'accoppiamento tra strati
- Output dettagliato per differenti componenti e rapporti di tensione in tabelle e grafici
- Risultati delle tensioni per ogni strato del modello
- Lista dei componenti delle superfici verificate
- Possibile accoppiamento di strati in completa assenza di taglio
- Ho un modello di una costruzione in legno, che ho trasferito da Scia Engineer e adattato nel programma RFEM. I modelli dovrebbero essere gli stessi; tuttavia, può essere calcolato solo in Scia Engineer mentre RFEM riporta la singolarità. Come posso modificare il modello per analizzarlo in RFEM?
- Come posso modellare un solaio composto legno-calcestruzzo?
- Dove posso trovare l'impostazione per specificare il componente strutturale inserito come "muro" o "soletta"?
- Le informazioni sul tempo limite per il progetto di resistenza al fuoco R nel modulo aggiuntivo RF-TIMBER Pro non sono presenti nella relazione di calcolo. È possibile aggiungere queste informazioni alla relazione di calcolo?
- Vorrei convertire il carico da carico di superficie a carico di linea, cioè applicarlo alle singole travi. Come posso farlo senza utilizzare un'area ausiliaria?
- Ho definito i carichi di temperatura, i carichi di deformazione o una precamera. Una volta modificate le rigidezze, le deformazioni non sono più plausibili.
- È possibile trasferire proprietà, come la sezione trasversale, o lo spessore della superficie e il materiale di una superficie, di un elemento esistente su un nuovo elemento?
- È possibile definire valori definiti dall'utente per la considerazione dei risultati della tensione del solido?
- Ho selezionato tutte le aste disponibili per la progettazione in RF-/TIMBER Pro. Perché le aste rastremate non sono progettate?
- Quando eseguo il progetto di resistenza al fuoco con TIMBER Pro, ottengo l'errore 10001. Come posso correggere l'errore?
Programmi usati per l'analisi strutturale
Programma principale
Software di progettazione strutturale per l'analisi con elementi finiti (FEA) di sistemi strutturali piani e spaziali costituiti da piastre, pareti, gusci, aste (travi), elementi solidi e di contatto
3.540,00 USD
Modulo aggiuntivo
Analisi delle deformazioni e calcolo delle tensioni di laminati e sandwich
1.120,00 USD
Modulo aggiuntivo
Analisi di stabilità secondo il metodo di calcolo agli autovalori
1.030,00 USD
