西班牙福门特拉岛水上运动中心

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

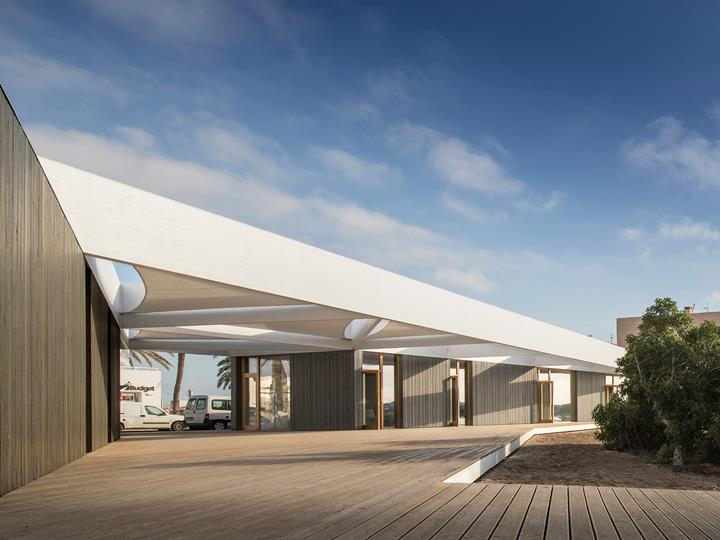

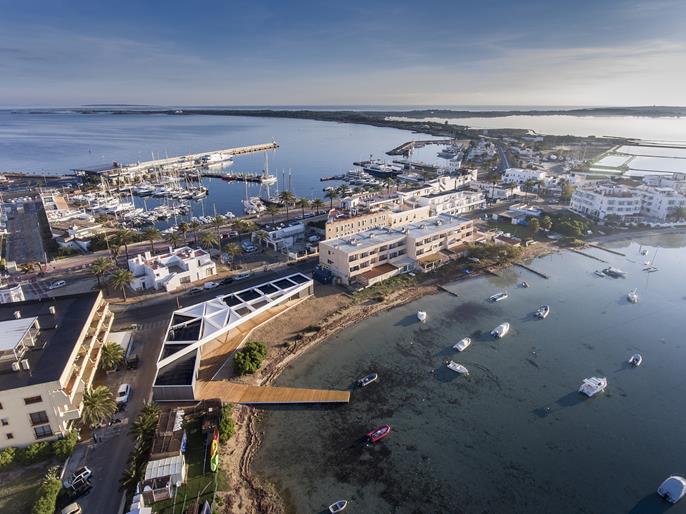

在地中海的福门特拉岛上新建了一座正交胶合木结构建筑,该建筑由一所帆船学校和一个水上运动中心使用。 这座单层建筑由两个独立的部分组成,它们之间通过屋面的层板胶合木梁连接。

投资者 西班牙福门特拉岛议会
建筑设计 Arq. Marià Castelló, Spain
m-ar.net
结构设计 Ing. Albert Admetlla Font
Kmod Enginyeria en Fusta SL, Spain
结构

Grupo Tragsa - Sepi, Spain
www.tragsa.es

Velima Systems SL, Spain
www.velimasystem.com

模型参数

模型

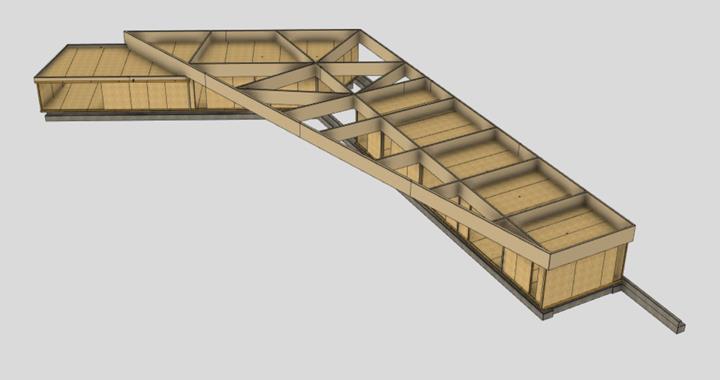

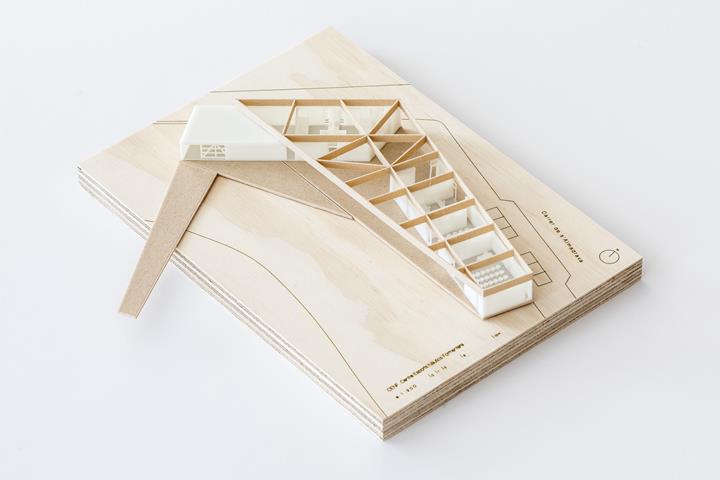

玛丽亚·卡斯特洛 (Marià Castelló) 根据绿色建筑标准设计了该项目,并使用了木材等天然材料作为建筑材料。 Kmod Enginyeria en Fusta SL 公司使用了 RFEM 和附加模块 RF-LAMINATE 对该建筑进行了承载能力极限状态和正常使用极限状态设计。 该项目采用基于 BIM 的设计流程,同时还使用了 cadwork 软件。

结构设计

屋面采用正交胶合木板,水平荷载由该屋面板传递到横墙上。 所有的墙体都为正交胶合木墙。 建模时屋面单元和墙单元之间的连接使用线铰进行模拟。 这里考虑了所选紧固件的柔度。 地板由 6.5 米长的正交胶合木单向板组成,并位于弹性边界条形基础上。

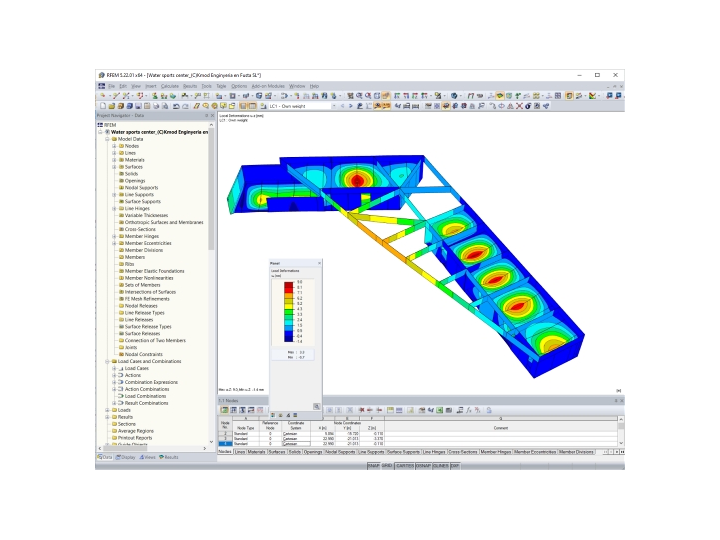

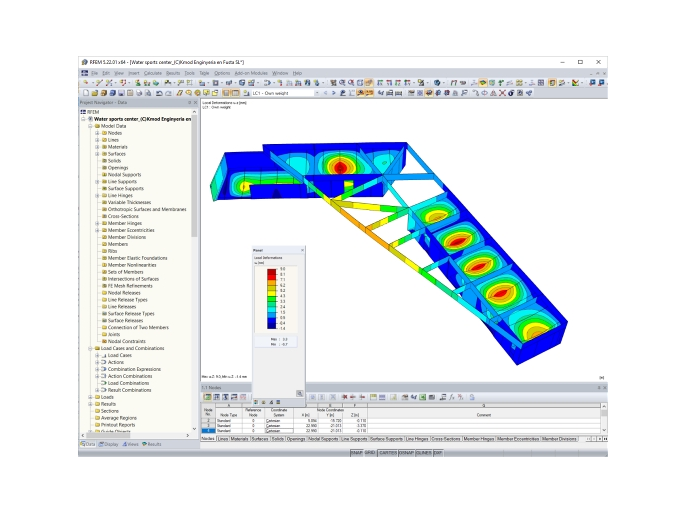

该建筑结构设计中最大的挑战之一是,在整个建筑结构的顶部设计一个框架结构,该框架结构由高度超过 1 米的层板胶合木梁构成。 在某些地方,这些梁为悬臂梁,长度为 6 米,与其他梁相连接,形成一个空间结构。 为了更好地评估侧向稳定性,建模时将它们定义为面单元。 此外,还考虑了作用在这些单元上的横向风荷载,并根据规范计算最大挠度。

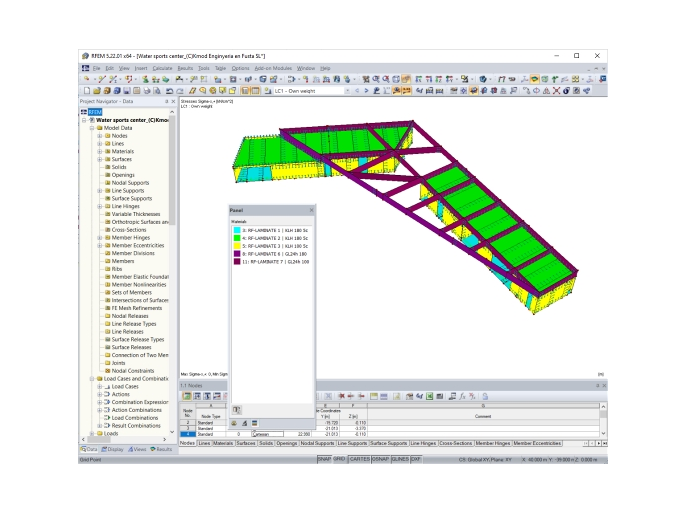

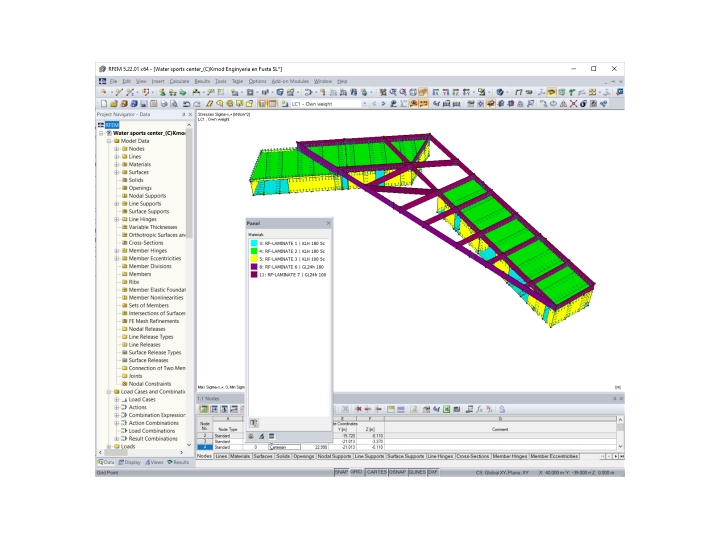

在附加模块 RF-LAMINATE 中将正交胶合木面板和层板胶合木屋面梁定义为面单元, 优化面厚度,以及对其承载能力进行验算。

项目位置

水上运动中心
西班牙福门特拉岛

关键词

正交胶合木 CLT 层板胶合木 层板胶合木 木结构
