Centro de desportos náuticos, Formentera, Espanha
Projeto de cliente da Dlubal
![[DE] CP 001187 | Centro de desportos náuticos, Formentera, Espanha](/-/media/Images/netgenium/thumbnails/2/9/6/4/9/2964992/2964992.png?la=pt&mw=280&mlid=36597704189546E39FE0281B80A48057&hash=35DC99038C00DC8140A4FBBF959AA21A8A391B95)
-
01

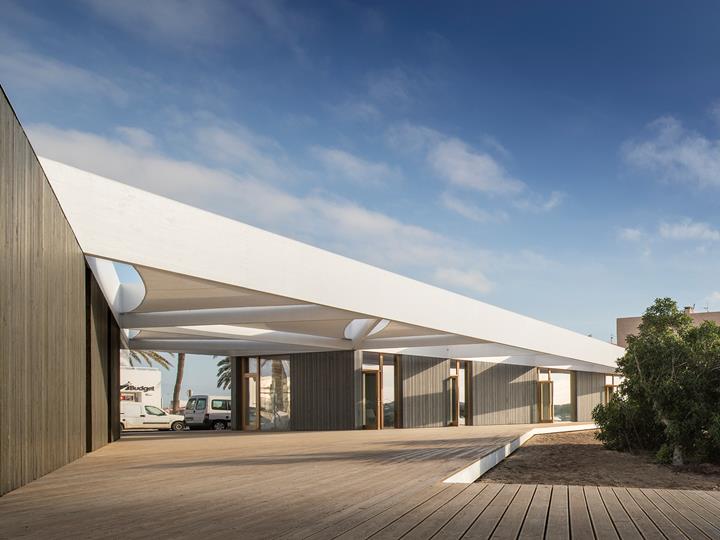

Imagem - Centro de desportos náuticos, Formentera, Espanha (© Arq. Marià Castelló)
-
01

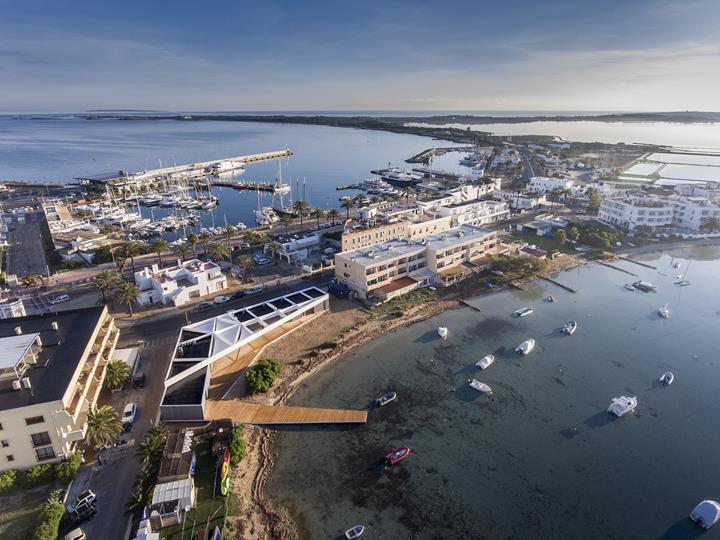

Imagem - Vista aérea do centro de desportos náuticos (© Arq. Marià Castelló)
-
01

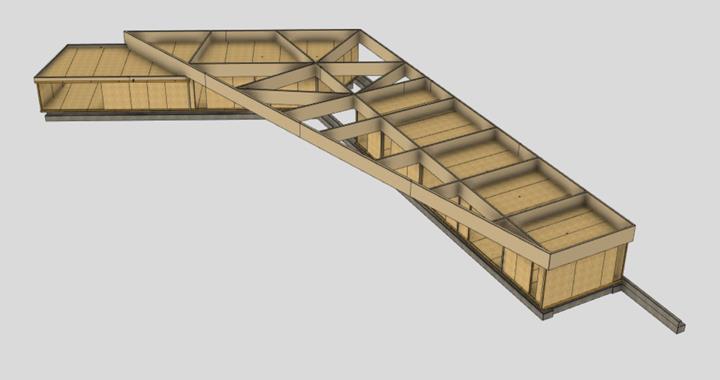

Imagem - Modelo do centro de desportos náuticos em cadwork (© Kmod Enginyeria en Fusta SL)
-
01

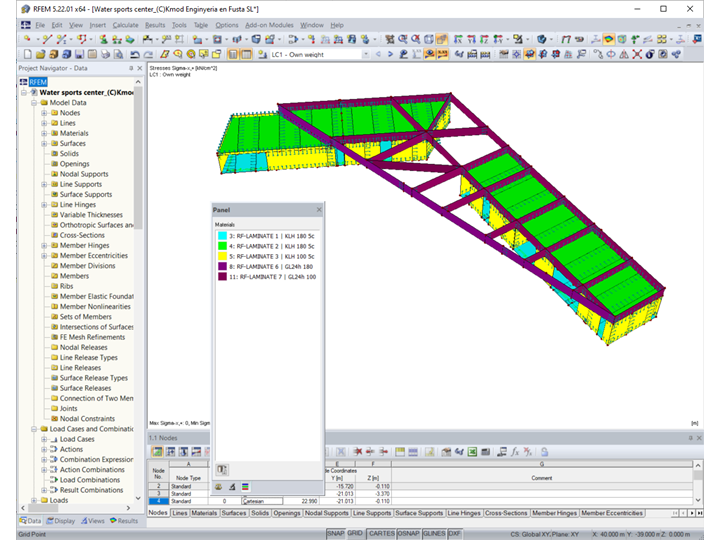

Imagem - Modelo RFEM do centro de desportos náuticos (© Kmod Enginyeria en Fusta SL)
-
01

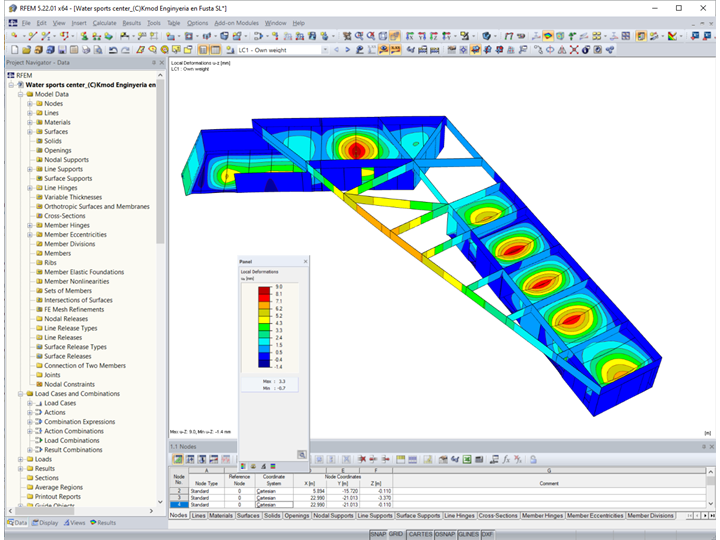

Imagem - Diagrama de deformações do centro de desportos náuticos (© Kmod Enginyeria en Fusta SL)
-
01

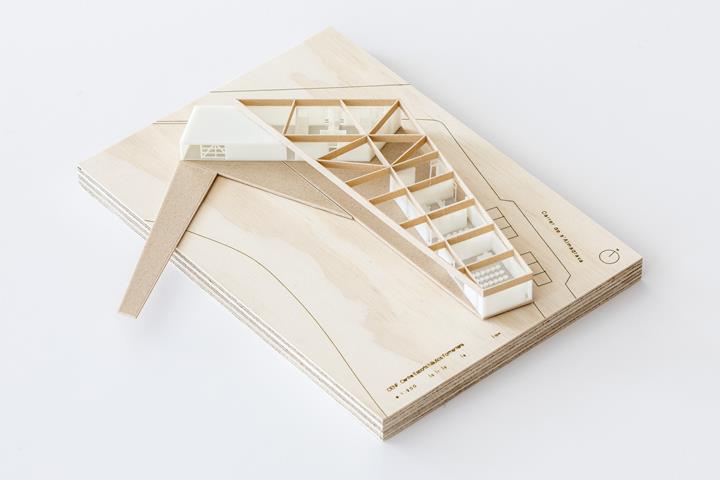

Imagem - Modelo de arquitetura do centro de desportos náuticos (© Arq. Marià Castelló)
-
01

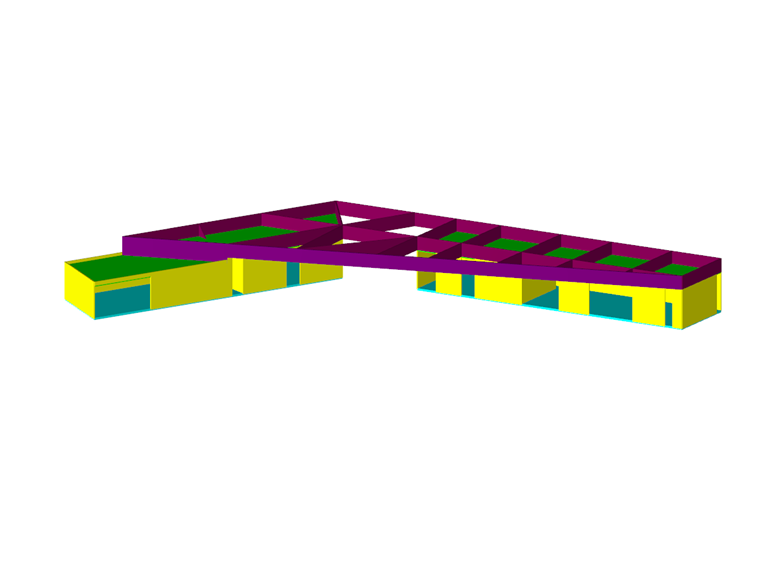

Imagem - Modelo RFEM do centro de desportos náuticos (© Kmod Enginyeria en Fusta SL)
-
01
Imagem - Modelo RFEM do centro de desportos náuticos (© Kmod Enginyeria en Fusta SL)
-
02
Imagem - Vista aérea do centro de desportos náuticos (© Arq. Marià Castelló)
-
02
Imagem - Centro de desportos náuticos, Formentera, Espanha (© Arq. Marià Castelló)
-
02
Imagem - Modelo do centro de desportos náuticos em cadwork (© Kmod Enginyeria en Fusta SL)
-
02
Imagem - Modelo RFEM do centro de desportos náuticos (© Kmod Enginyeria en Fusta SL)
-
02
Imagem - Diagrama de deformações do centro de desportos náuticos (© Kmod Enginyeria en Fusta SL)
-
02
Imagem - Modelo de arquitetura do centro de desportos náuticos (© Arq. Marià Castelló)
-
02
Imagem - Modelo RFEM do centro de desportos náuticos (© Kmod Enginyeria en Fusta SL)
-
02
Imagem - Modelo RFEM do centro de desportos náuticos (© Kmod Enginyeria en Fusta SL)
-
03
Imagem - Modelo do centro de desportos náuticos em cadwork (© Kmod Enginyeria en Fusta SL)
-
03
Imagem - Centro de desportos náuticos, Formentera, Espanha (© Arq. Marià Castelló)
-
03
Imagem - Vista aérea do centro de desportos náuticos (© Arq. Marià Castelló)
-
03
Imagem - Modelo RFEM do centro de desportos náuticos (© Kmod Enginyeria en Fusta SL)
-
03
Imagem - Diagrama de deformações do centro de desportos náuticos (© Kmod Enginyeria en Fusta SL)
-
03
Imagem - Modelo de arquitetura do centro de desportos náuticos (© Arq. Marià Castelló)
-
03
Imagem - Modelo RFEM do centro de desportos náuticos (© Kmod Enginyeria en Fusta SL)
-
03
Imagem - Modelo RFEM do centro de desportos náuticos (© Kmod Enginyeria en Fusta SL)
-
04
Imagem - Modelo RFEM do centro de desportos náuticos (© Kmod Enginyeria en Fusta SL)
-
04
Imagem - Centro de desportos náuticos, Formentera, Espanha (© Arq. Marià Castelló)
-
04
Imagem - Vista aérea do centro de desportos náuticos (© Arq. Marià Castelló)
-
04
Imagem - Modelo do centro de desportos náuticos em cadwork (© Kmod Enginyeria en Fusta SL)
-
04
Imagem - Diagrama de deformações do centro de desportos náuticos (© Kmod Enginyeria en Fusta SL)
-
04
Imagem - Modelo de arquitetura do centro de desportos náuticos (© Arq. Marià Castelló)
-
04
Imagem - Modelo RFEM do centro de desportos náuticos (© Kmod Enginyeria en Fusta SL)
-
04
Imagem - Modelo RFEM do centro de desportos náuticos (© Kmod Enginyeria en Fusta SL)
Na ilha de Formentera, no Mediterrâneo, foi construído um novo edifício de madeira laminada cruzada que é utilizado por uma escola de vela e um centro de desportos náuticos. O edifício de um andar é composto por duas partes separadas que estão ligadas por vigas laminadas coladas rebaixadas na área da cobertura.
| Investidor | Conselho Insular de Formentera, Espanha |
| Arquiteto |
Arq. Marià Castelló, Espanha m-ar.net |
| Cálculo estrutural |
Ing. Albert Admetlla Font Kmod Enginyeria en Fusta SL, Espanha |
| Estrutura |
Grupo Tragsa - Sepi, Espanha Velima Systems SL, Espanha |
Parâmetros do modelo
Modelo
Marià Castelló concebeu o projeto de acordo com critérios de construção ecológicos, utilizando materiais de origem natural, como a madeira. O cálculo estrutural foi realizado pela Kmod Enginyeria en Fusta SL, que efetuou as verificações do estado limite de utilização e de resistência com os programas RFEM e RF-LAMINATE. Também foi realizado um planeamento baseado no BIM e utilizado o software cadwork.
Estrutura e dimensionamento
As placas de madeira laminada cruzada da cobertura foram projetadas como vigas-parede que transferem as cargas horizontais para as paredes transversais. Todas as paredes são igualmente em madeira laminada cruzada. A modelação das ligações nos elementos de cobertura e parede foi efetuada com articulações de linha. A flexibilidade foi considerada de acordo com o tipo de aparafusamento selecionado. O piso é constituído por placas de madeira laminada cruzada armadas numa direção com uma extensão de 6,5 m de comprimento, assentes sobre uma fundação elástica contínua de borda.
Um dos maiores desafios do cálculo estrutural deste edifício consistiu em estabilizar adicionalmente toda a estrutura na parte superior devido à colocação de uma estrutura de pórticos constituída por vigas de madeira laminada colada com mais de um metro de altura. Em alguns pontos, estas vigas servem de consolas com um comprimento de seis metros, estabelecem a ligação com outras vigas e formam uma estrutura espacial. Estas foram modeladas como superfícies para melhor avaliar a estabilidade lateral. As cargas de vento transversais nestes elementos também foram consideradas e avaliadas de forma a verificar a flecha máxima de acordo com a norma.
O módulo adicional RF-LAMINATE foi utilizado para definir as placas de madeira laminada cruzada e as vigas da cobertura de madeira laminada colada como elementos de superfície. Além disso, o módulo adicional também foi utilizado para otimizar a espessura da superfície e verificar a resistência.
Local do projeto
Centro de desportos náuticosPalavras-chave
Madeira laminada cruzada CLT Madeira laminada colada Madeira laminada colada Madeira
