Centre de sports nautiques de l'île de Formentera, Espagne

Calculé avec les logiciels de Dlubal

  • Projets Clients

Projet Client

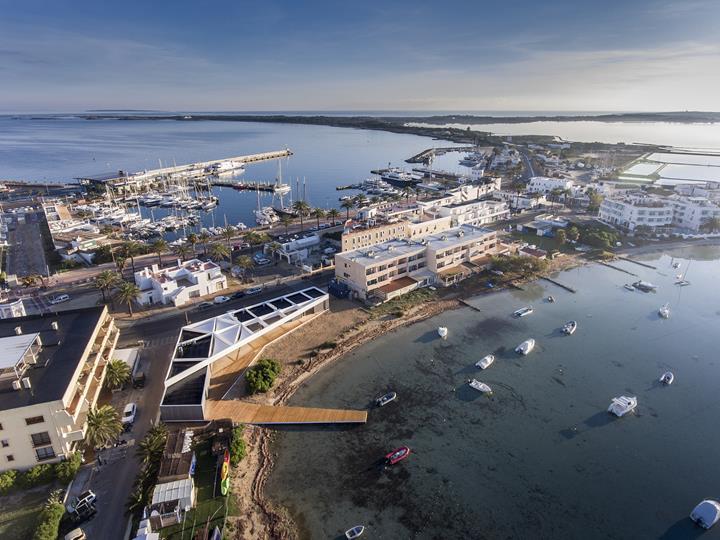

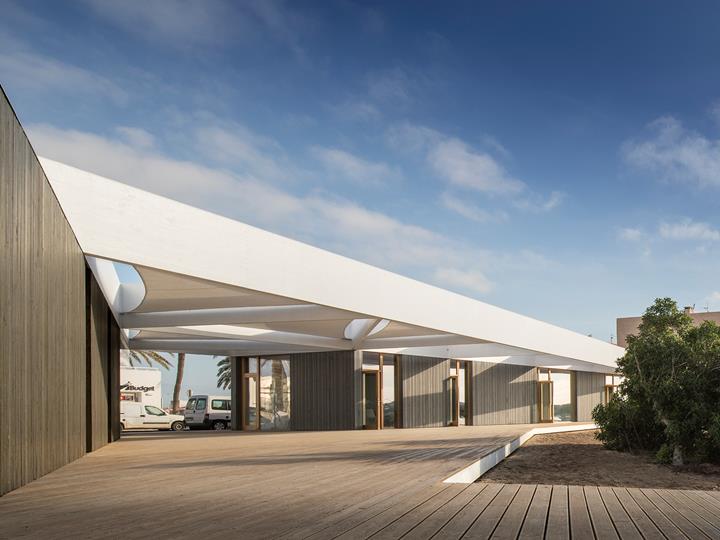

Un nouveau bâtiment en bois CLT a été construit sur l'île méditerranéenne de Formentera. Il abrite une école de voile et un centre de sports nautiques. Ce bâtiment d'un étage est constitué de deux ailes dont les toitures sont reliées par des poutres basses en lamellé-collé.

Maître d'ouvrage Mairie de l'île de Formentera, Espagne
Architecte Arq. Marià Castelló, Espagne
m-ar.net
Calcul de structure Ing. Albert Admetlla Font
Kmod Enginyeria en Fusta SL, Espagne
Construction

Grupo Tragsa - Sepi, Espagne
www.tragsa.es

Velima Systems SL, Espagne
www.velimasystem.com

Données du modèle

Modèle

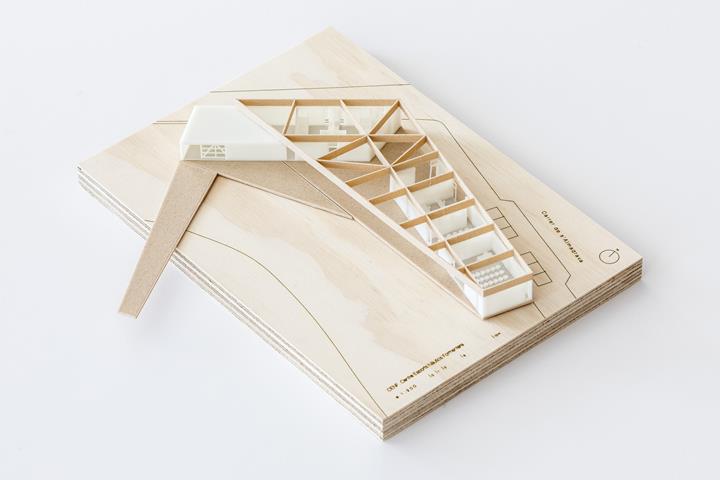

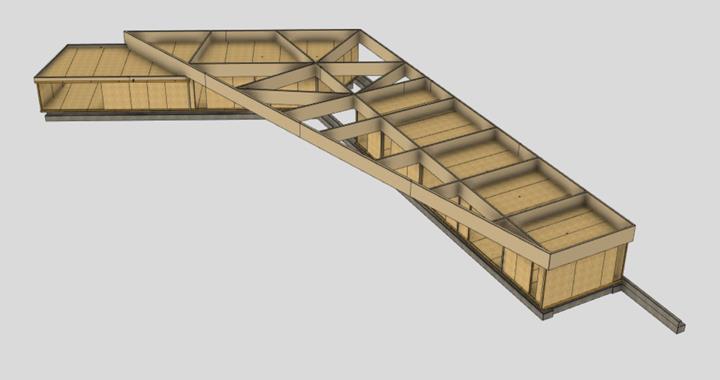

L'architecte Marià Castelló a conçu ce projet en fonction de critères de construction écologiques et a ainsi sélectionné des matériaux d'origine naturelle tels que le bois. La structure a été calculée par le bureau d'études Kmod Enginyeria en Fusta SL, dont les collaborateurs ont utilisé RFEM et RF-LAMINATE pour effectuer des vérifications de la résistance et à l'ELS. Par ailleurs, la planification a été conduite selon la méthode BIM et le logiciel cadwork a également été utilisé.

Structure et calcul

Les panneaux en lamellé-croisé de la toiture ont été conçus pour transférer les charges horizontales aux parois transversales. Tous les murs sont en lamellé-croisé. Les assemblages des éléments de la toiture et des murs ont été modélisés à l'aide d'articulations linéiques. Leur flexibilité a été considérée en fonction du type de vis choisi. Le plancher est constitué de panneaux en lamellé-croisé sous sollicitations de traction uniaxiale installés sur une semelle filante sur appui élastique de 6,5 m de long.

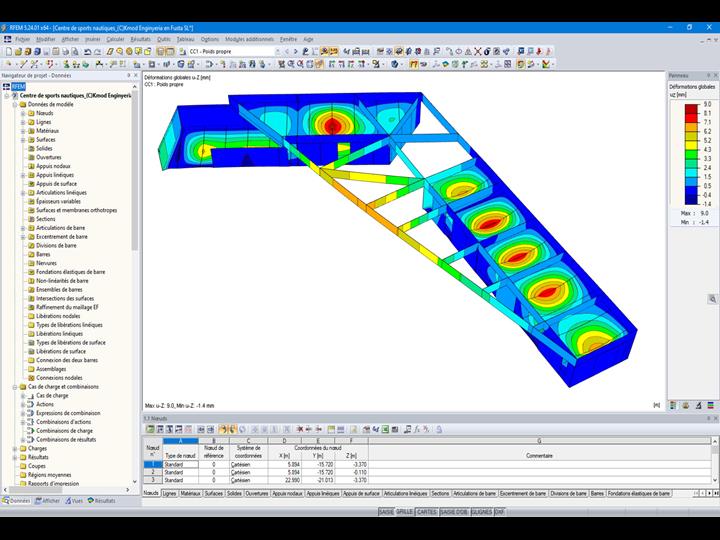

L'un des principaux défis du calcul de la structure du projet consistait à stabiliser la partie supérieure de l'ensemble du bâtiment en parvenant à disposer une charpente en lamellé-collé de plus d'un mètre de haut. Des poutres de 6 m de long jouent le rôle de porte-à-faux à plusieurs endroits tout en étant connectées à d'autres poutres, constituant ainsi l'ensemble de la charpente. Elles ont été modélisées à l'aide de surfaces afin de mieux évaluer leur stabilité latérale. Des charges de vent transversales susceptibles d'être appliquées à ces éléments ont également été considérées et analysées afin de vérifier la flèche maximale selon la norme.

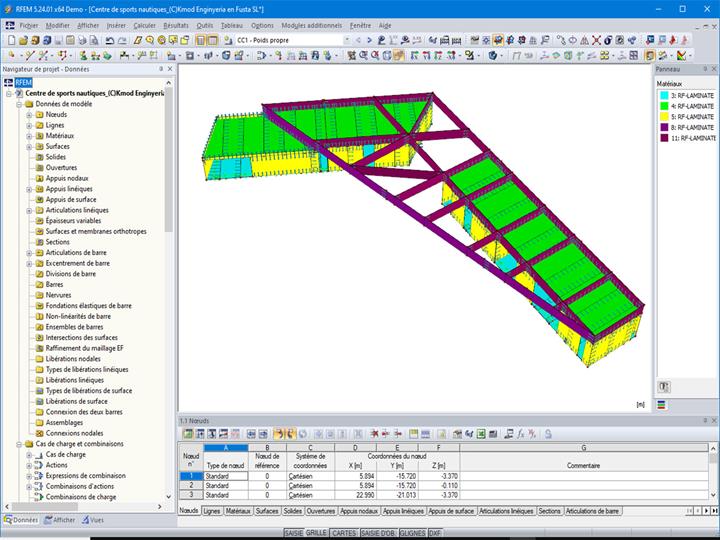

Le module additionnel RF-LAMINATE a permis de définir les panneaux CLT et les poutres en lamellé-collé comme des éléments de surface. Le module additionnel a également permis d'optimiser les épaisseurs de surface et de calculer la résistance.

Adresse du projet

Centre de sports nautiques
île de Formentera, Espagne

Mots-clés

Lamellé-croisé CLT Lamellé-collé BLC Bois
