Фермы для эскалаторов в торговом комплексе, Китай

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Растущее экономическое развитие Китая привело к строительству многих крупных торговых комплексов, что повысило и спрос на высокие эскалаторы большой с большими пролетами и без промежуточных опор.

Проектирование, расчет конструкций, строительство Giant KONE Elevator Co., Ltd., Китай
www.giantkone.com

Параметры модели эскалатора

Модель

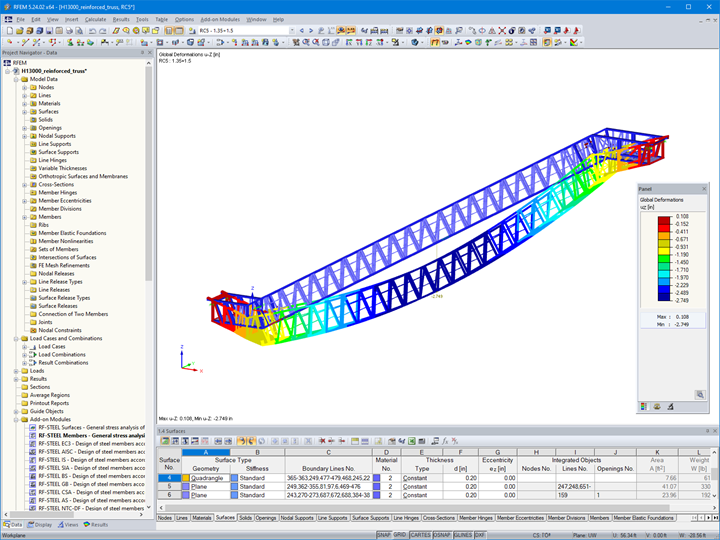

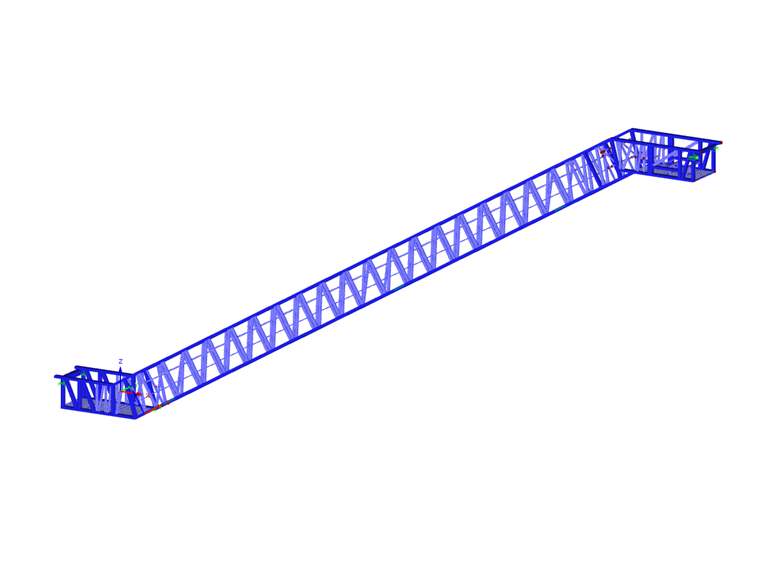

Данные типы эскалаторов притом имеют высокие требования к прочности и жесткости конструкции. Потому компания Giant KONE решила в данных целях разработать новый тип эскалатора. С самого начала использовали инженеры для сравнения различных конструкций эскалаторов программу RFEM. В конечном итоге они решили создать сначала просторный четырехсторонний элемент фермы, а затем применить программу RFEM для оптимизации всей конструкции, включая ее высоту и типы сечений.

Результаты финального расчета полностью соответствуют различным требованиям нормы EN 115 и EN 1993. Кроме того, была отдельно рассчитана также собственная частота фермы, чтобы обеспечить комфорт пассажиров, идущих по эскалатору.

Дальнейшие испытания фактической жесткости конструкции при пассажирской нагрузке 5 кН/м2 затем показали, что допуск между деформацией, рассчитанной в программе RFEM, и деформацией, измеренной в ходе испытаний, отличается всего на 8%. Также результаты собственных частот конструкции были существенно близки к измеренным во время испытаний.

Инженеры компании Giant KONE были также приятно удивлены скоростью вычислений в программе RFEM. Но по мнению Giant KONE, предлагает RFEM и другие преимущества: Кроме быстрого процесса моделирования, инженеры оценили в основном высокую точность ее расчетов, благодаря которым можно еще до создания прототипа конструкции реалистично оценить ее будущие характеристики, что позволяет уменьшить количество прототипов и существенно сократить весь процесс разработки конструкции. Это естественно повлияло и на снижение затрат на разработку и производство, что принесло компании значительные преимущества.

Расположение проекта

Китай

Ключевые слова

Элемент фермы Эскалатор Сталь
