Kratownicowe konstrukcje wsporcze dla schodów ruchomych w budynkach handlowych w Chinach

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

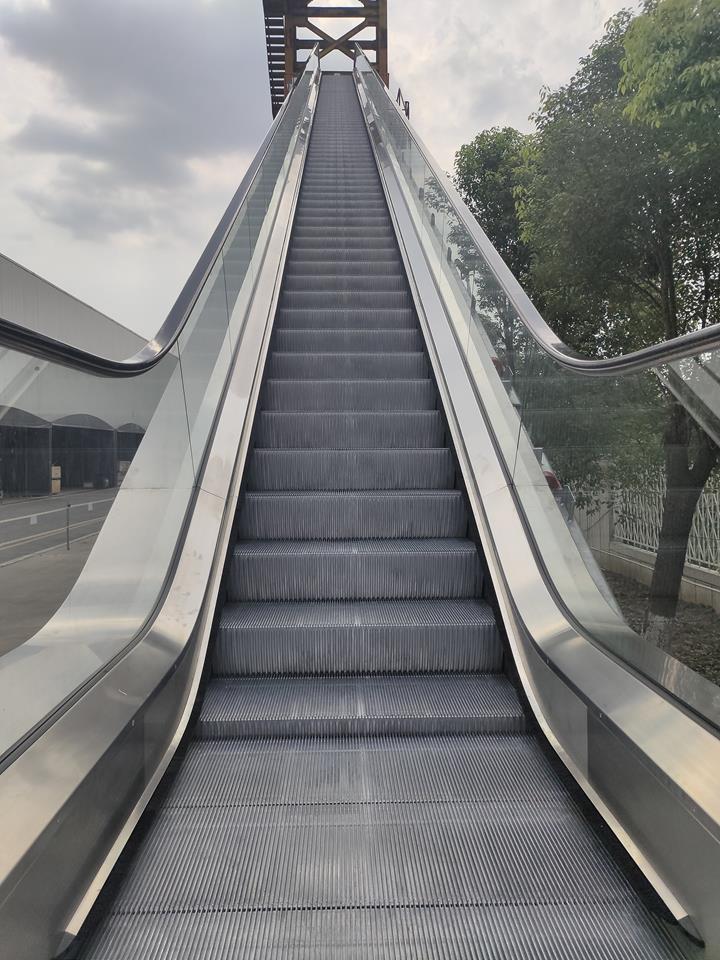

Szybki rozwój chińskiej gospodarki doprowadził do powstania dużych ilości nowych kompleksów handlowych. Rośnie tym samym zapotrzebowanie na schody ruchome o dużych wysokościach i rozpiętościach bez zastosowania podpór pośrednich.

Projektowanie, inżynieria konstrukcyjna, budowa Giant KONE Elevator Co., Ltd., Chiny
www.giantkone.com

Parametry modelu schodów ruchomych

Model

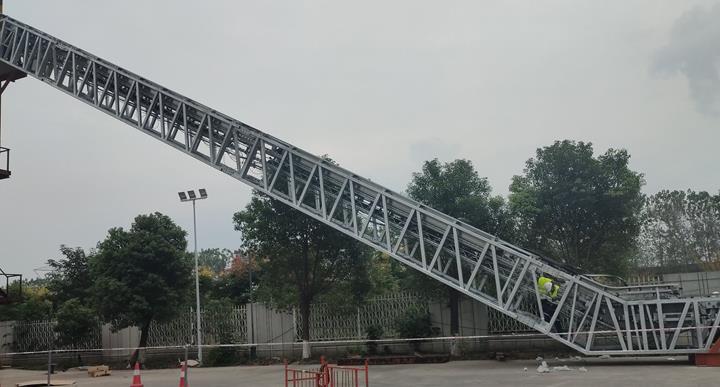

Urządzenia tego rodzaju co schody ruchome stawiają wysokie wymagania dotyczące wytrzymałości i sztywności dla konstrukcji wsporczej. Firma Giant KONE zaprojektowała konstrukcję typową uwzględniającą te wymogi. Od samego początku program RFEM był wykorzystywany do weryfikacji i porównywania różnych wariantów konstrukcji schodów. Ostatecznie zdecydowano się na zastosowanie pojedynczej kratownicy przestrzennej o czterech głównych pasach (2 dolne i 2 górne). Układ ten został następnie zoptymalizowany w programie RFEM pod kątem wysokości kratownicy oraz użytych przekrojów.

Ostateczne wyniki obliczeń całkowicie spełniają wymagania norm EN 115 i EN 1993. Ponadto wykazano, że częstotliwość drgań własnych kratownicy pozwala zapewnić poziom wibracji akceptowalny dla użytkowników schodów.

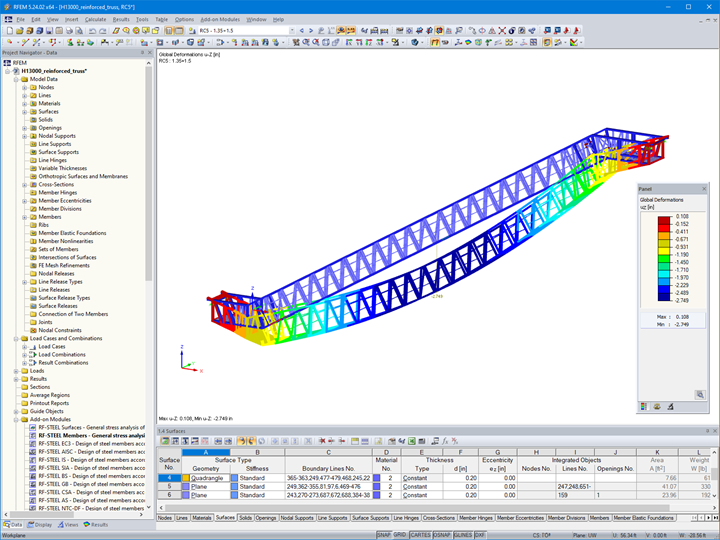

Próbne obciążenia od ruchu użytkowników, który wynosi 5 kN/m² wykazały, że rozbieżność między odkształceniem obliczonym w RFEM a odkształceniem zmierzonym w trakcie obciążenia to wynosi ona zaledwie 8 %. Zmierzona częstotliwość drgań własnych również okazała się bardzo zbliżona do tej wynikającej z obliczeń.

Giant KONE był pozytywnie zaskoczony szybkością obliczeniową programu RFEM. Według Giant KONE RFEM posiada również inne zalety takie jak szybkość modelowanie oraz wysoka dokładność obliczeń. Przyszłe zachowanie się projektowanego rozwiązania może być przewidziane przed opracowaniem prototypów, co pozwala zmniejszyć ilość konstrukcji testowych i skraca cały cykl produkcyjny. Pozwoliło to na zmniejszenie kosztów rozwoju i wdrożenia, co już przełożyło się na znaczne korzyści dla firmy.

Lokalizacja projektu

Chiny

Słowa kluczowe

Kratownica Schody ruchome Stal
