Trave reticolari per scale mobili di complessi commerciali in Cina
Progetto cliente
![[ZH] CP 001195 | Travature di scale mobili per complessi commerciali in Cina](/-/media/Images/netgenium/thumbnails/2/9/6/9/0/2969061/2969061.png?la=it&mw=578&mlid=101569E6EF9E4925B442CE408A430CCF&hash=4F121A40FC36524AA4F50E37701175BF71D28CD2)
-
03

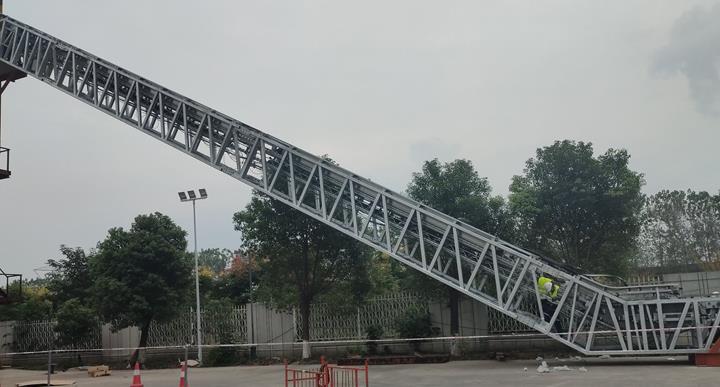

Immagine - Travatura della scala mobile durante il montaggio sul sito di prova (© Giant KONE Elevator Co., Ltd.)
-
03

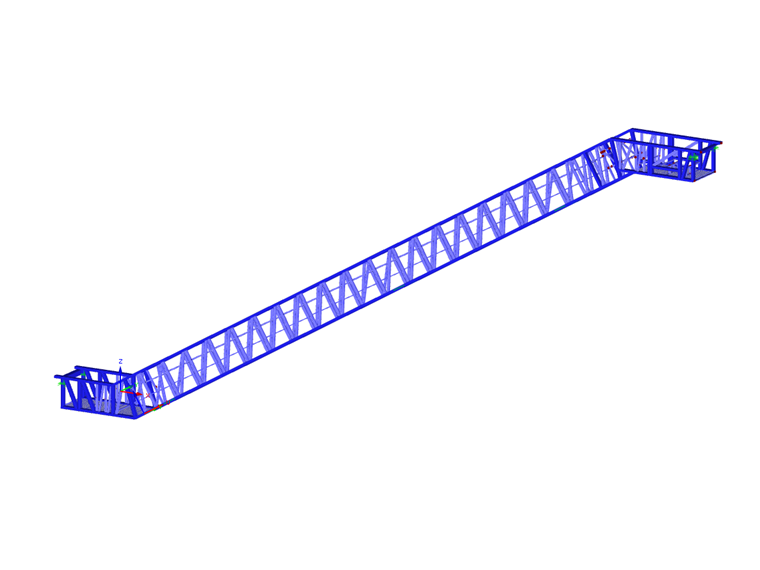

Immagine - Modello di scala mobile a traliccio con animazione di deformazione in RFEM (© Giant KONE Elevator Co., Ltd.)
-
03

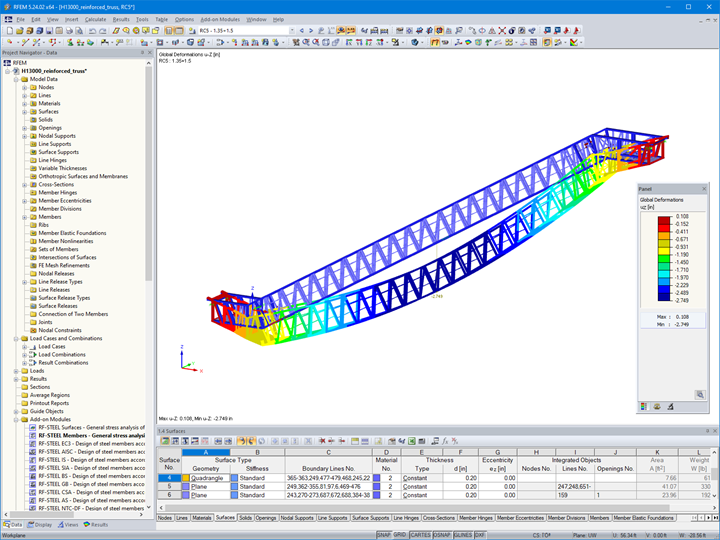

Immagine - Modello di trave reticolari per scale mobili RFEM con deformazioni (© Giant KONE Elevator Co., Ltd.)
-
03

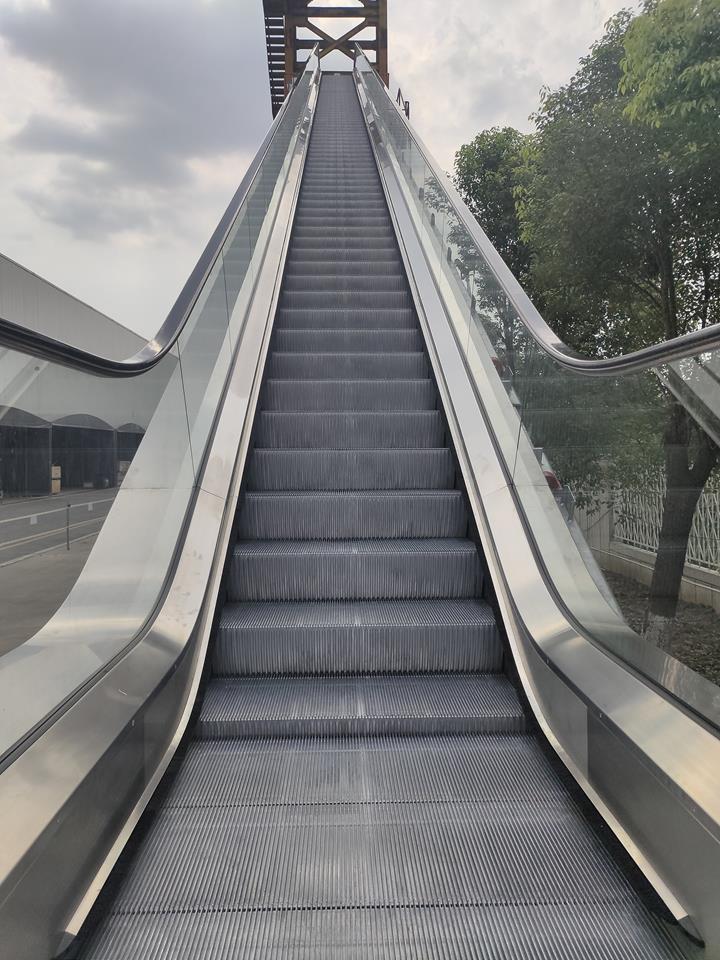

Immagine -
Il crescente sviluppo economico della Cina ha portato alla costruzione di complessi commerciali più grandi con una crescente domanda di scale mobili di grandi altezze e grandi campate e senza supporti intermedi
| Pianificazione, ingegneria strutturale, costruzione |
Giant KONE Elevator Co., Ltd., China www.giantkone.com |
Parametri del modello di scala mobile
Modello
Questi tipi di scale mobili richiedono una forte resistenza e rigidezza della struttura. Giant KONE ha sviluppato un tipo di scala mobile proprio per questo scopo. Già all'inizio del progetto, ha utilizzato il programma RFEM per verificare e confrontare diversi progetti di scale mobili. Alla fine, hanno deciso di utilizzare un'unica travatura reticolare quadrupla spaziale e di utilizzare ulteriormente RFEM per ottimizzare il sistema, compresa l'altezza e le sezioni trasversali della trave.
I risultati del calcolo del progetto definitivo soddisfano pienamente i requisiti della EN 115 e della EN 1993. Inoltre, anche la frequenza naturale della travatura è stata calcolata separatamente per garantire il comfort dei passeggeri che camminano sulla scala mobile.
Ulteriori test riguardanti l'effettiva rigidezza della struttura sotto un carico di passeggeri di 5 kN/m² hanno mostrato che la tolleranza tra la deformazione calcolata da RFEM e la deformazione misurata dal test differiva solo dell'8%. Anche la frequenza naturale della struttura era molto vicina alla frequenza misurata.
Giant KONE è stato piacevolmente sorpreso dalla velocità di calcolo di RFEM. Secondo Giant KONE, RFEM offre ha offerto anche altri vantaggi incluso il flusso di lavoro di modellazione rapida e calcoli ad alta precisione. Le prestazioni future della struttura possono anche essere ricercate prima della creazione del prototipo, il che riduce il numero di prototipi e abbrevia il ciclo di sviluppo. Ciò ha ridotto i costi di sviluppo e produzione con conseguenti vantaggi significativi per l'azienda.
Posizione del progetto
CinaParole chiave
Trave reticolare Scala mobile Acciaio
