中国商场扶梯桁架
客户项目
随着中国经济的不断发展，越来越多的大型商场需要建设，由此对大高度、大跨度、无中间支撑的自动扶梯的需求也越来越大。
| 设计、结构工程、施工 |
Giant KONE Elevator Co., Ltd., China www.giantkone.com |
自动扶梯模型参数
模型

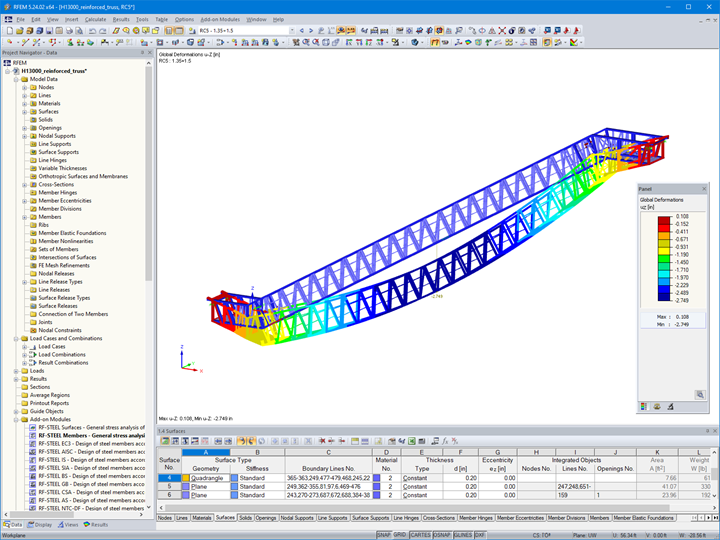

这类自动扶梯对桁架的强度和刚度的要求很高。 Giant KONE 为此专门研发了一款自动扶梯。 在项目开始阶段，他们就使用 RFEM 对不同设计方案进行比较。 最终决定使用桁架方案，桁架的上下弦采用矩形钢管，腹杆采用方形钢管。使 RFEM 对整个结构进行了优化，包括桁架高度和截面。
最终设计方案的计算结果完全满足欧洲规范 EN 115 和 EN 1993 的要求。 此外，还计算了桁架的自振频率，确保电梯的舒适性。

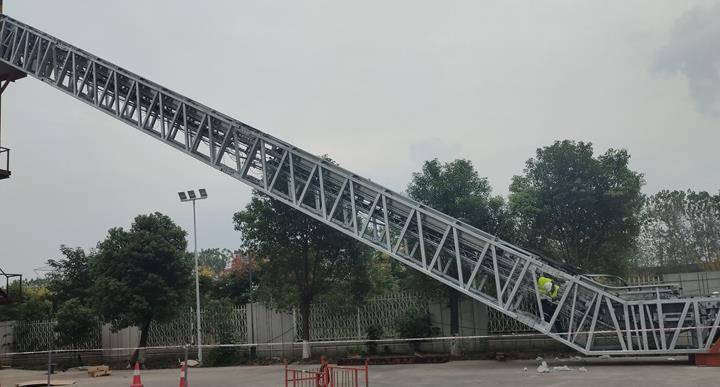

实验表明，当荷载小于 5 kN/m² 时通过 RFEM 计算得出的变形与实验得出的变形之间的差异只有 8％。
结构的自振频率也与实测频率非常接近。Giant KONE 对 RFEM 的计算速度感到惊讶。 据 Giant Kone 给我们的反馈，RFEM 还具有其他优势： 快速建模和高精度计算。

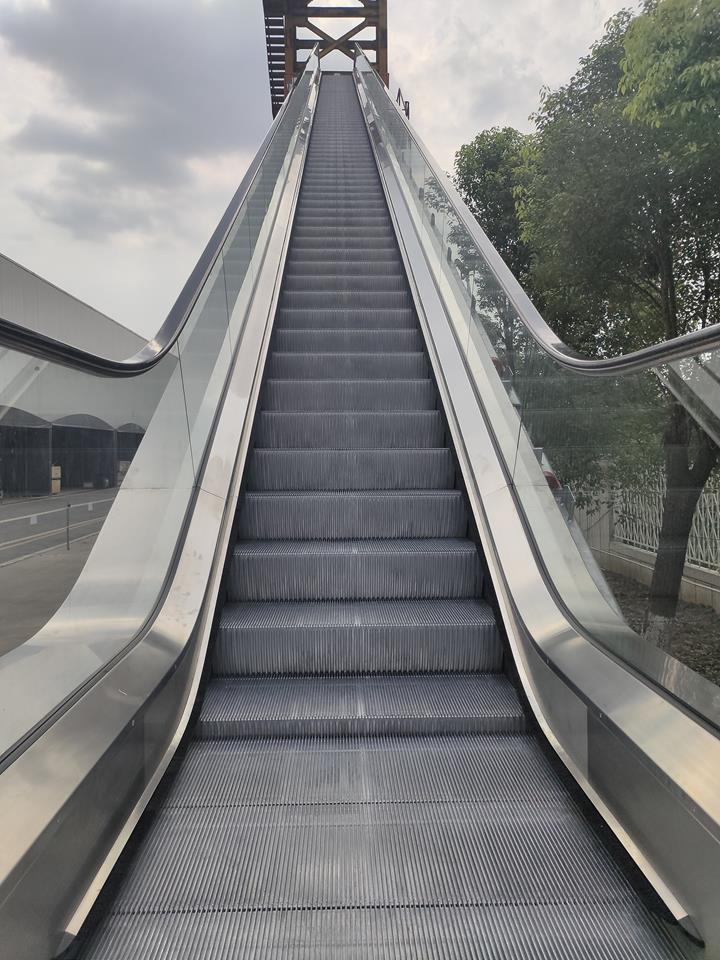

在开发样机之前，可以准确评估结构未来的使用性能，从而减少了样机的数量，缩短了开发周期，
降低了开发和制造成本，为公司带来了显著的效益。项目位置
中国关键词
