Fachwerk-Rolltreppen für Gewerbekomplexe in China

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

Mit der rasanten Entwicklung der chinesischen Wirtschaft werden überall immer mehr große Gewerbekomplexe gebaut und es besteht eine zunehmende Nachfrage nach Rolltreppen mit großen Höhen, großen Spannweiten und ohne Zwischenstützen.

Entwurf, Tragwerksplanung, Konstruktion Giant KONE Elevator Co., Ltd., China
www.giantkone.com

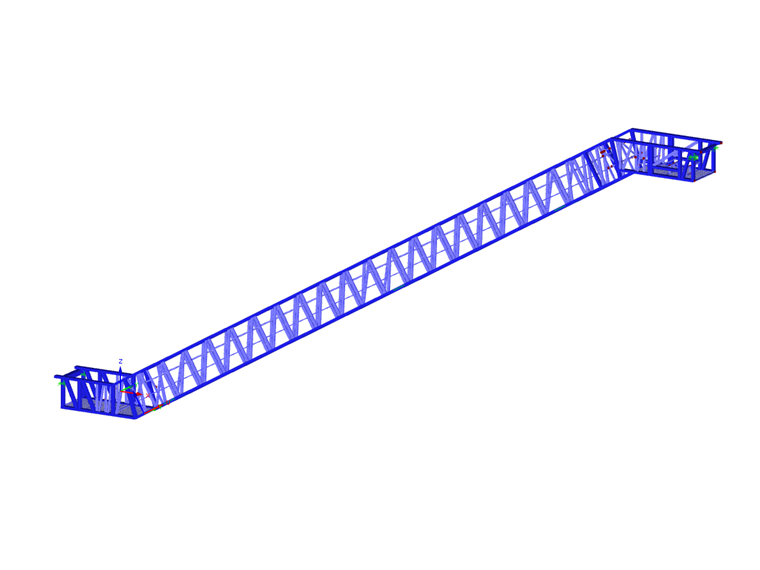

Modell-Parameter einer Rolltreppe

Modell

Diese Art von Rolltreppen haben hohe Anforderungen an die Festigkeit und Steifigkeit des Fachwerks. Giant KONE hat dazu diesen Rolltreppentyp entwickelt. Schon zu Beginn des Projekts wurde RFEM verwendet, um verschiedene Entwürfe zu überprüfen und zu vergleichen. Schließlich entschied man sich für die Verwendung eines großzügigen Vierfachrohr-Einzelfachwerks und verwendete auch dann RFEM, um das System zu optimieren (die optimale Fachwerkhöhe und verschiedene Querschnitte).

Die Berechnungsergebnisse des endgültigen Entwurfs erfüllen die verschiedenen Anforderungen von EN 115 und EN 1993 vollständig. Darüber hinaus wird die Eigenfrequenz des Fachwerks berechnet, um sicherzustellen, dass das Fachwerk auch beim Laufen auf der Rolltreppe nicht zu stark schwingt und die Fahrgäste in Panik versetzt.

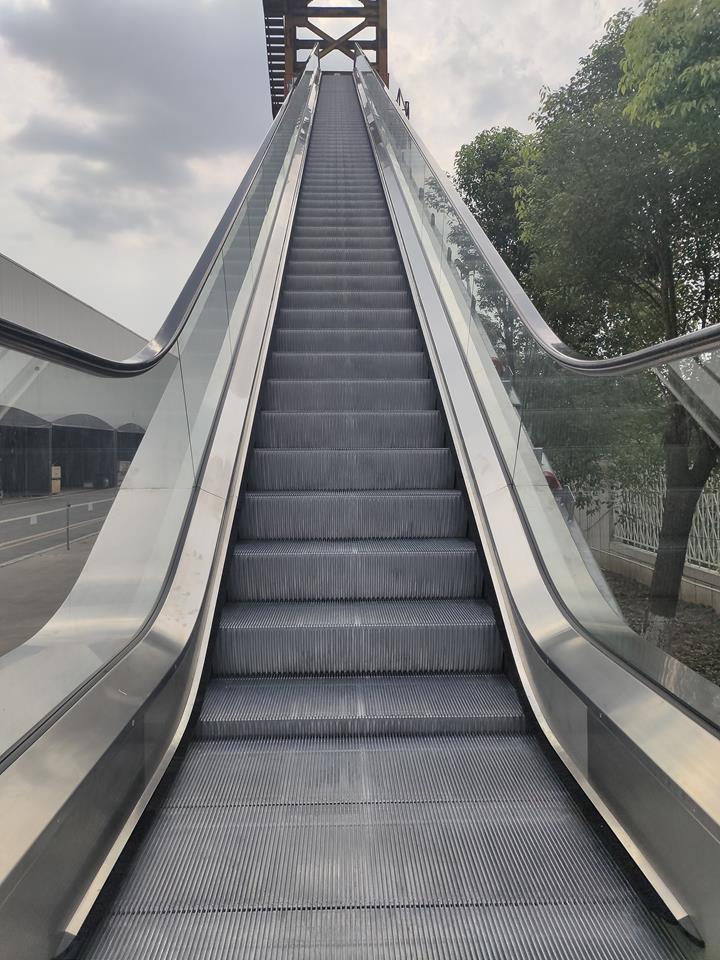

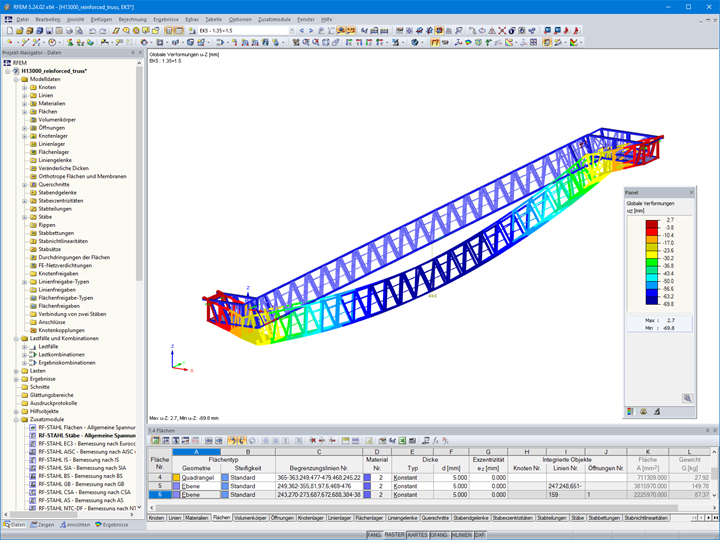

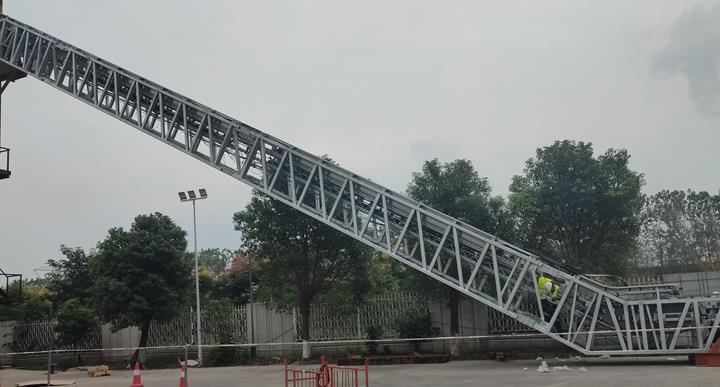

Experimente zeigen, dass in Bezug auf die Steifigkeit unter einer Passagierlast von 5 kN/m² die Toleranz, zwischen der durch RFEM berechneten Verformung und der durch den Test gemessenen Verformung, nur 8 % beträgt. Die Eigenfrequenz liegt auch sehr nahe an der gemessenen Frequenz.

Giant KONE war positiv überrascht von der Rechengeschwindigkeit von RFEM. Zudem bietet RFEM laut Giant KONE weitere Vorteile: Die Modellierung erfolgt superschnell und die Berechnungsgenauigkeit ist hoch. Die zukünftige Leistungsfähigkeit der berechneten Treppe kann vorhergesehen werden, bevor der Prototyp entwickelt wird, was die Anzahl der Prototypenfertigungen verringert, den Entwicklungszyklus verkürzt und reduziert. Das hat die Entwicklung- und Fertigungskosten gesenkt, was dem Unternehmen erhebliche Vorteile einbrachte.

Projekt-Standort

China

Schlüsselwörter

Fachwerk Rolltreppe Stahl
